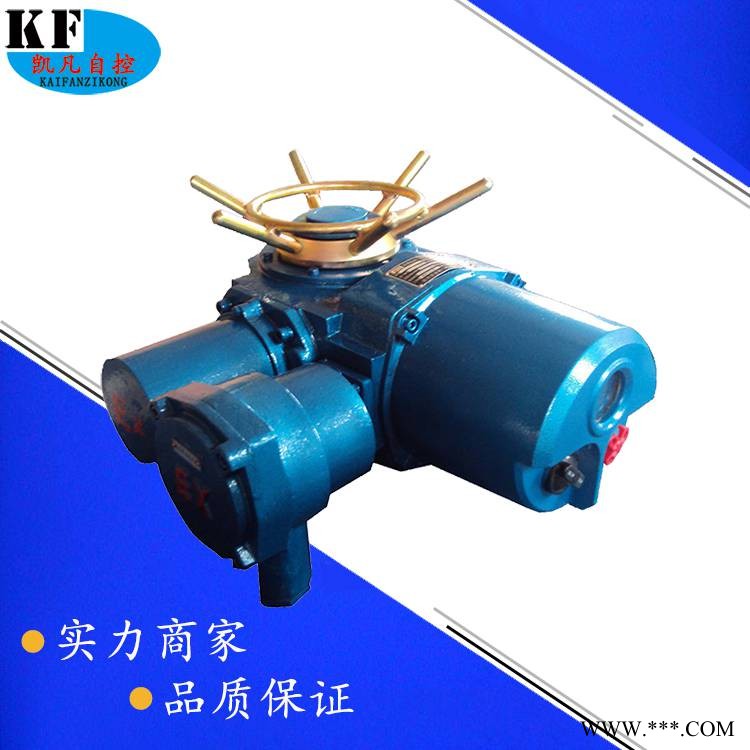

ZB防爆型电动执行机构 1.5KW防爆电机电动执行器

 KFZ多回转阀门电动装置，通称为Z型，有转矩型和推力型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水

闸门等。用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。他们具有功能全、性能可

靠、控制系统先进、体积小、重量轻、使用维护方便且满足大范围的扭矩和转速，具备自锁功能，以使阀门保持原位等特点。

广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

行程控制机构 由十进位齿轮和微动开关组成， 简称计数器。其工作原理是由减速箱内的一主动小齿轮（Z=8）带动计数器工

作。如果计数器按阀门开或关的位置已调好，当计数器随输出轴转到预先调整好的 位置（圈数）时，则凸轮将被转动90度，

压迫微动开关工作，切断电源，电机停转， 以实现对电动装 置行程（转圈数）的控制。为了控制较多转圈的阀门，可调整凸

轮转180度或270度再迫使微动开关动作。

控制模块 一体化整体型、调节型阀门电动装置电气控制器设有电源控制模块，具有相序自动调整功能，对用户接入的三相电

源能进行自动识别和自动调整，始终保证电动装置开关方向被正确执行，同时具有缺相保护功能。切换到“ 现场”时，远方

开关无效，反之亦然。提供远方操作状态、故障信号无缘触点。功能板提供4- 20mA阀位反馈信号， 供集控室指示阀位。

整体开关型功率控制器接受“开”、“关”、“停”信号，可使用阀门停在任意开度状态。

整体调节型功率控制器接受远方4-20mA信号，自动调节阀门开度。

产品特点

1、电气控制可根据原电力部规划设计总院《95典设计》设计，行程控制设置4开4闭，51芯接线端子，能满足计算机控制要求。

2、开关指示器采用德国技术，可实现现场调节，匹配不同圈数的阀门。

3、转矩机构精度高，动作可靠，调节方便，转矩重复精度高。

4、行程控制机构调节精度和重复精度高，开向和关向各设4对常开接点、4闭常闭接点。

5、低速档半自动手--电动切换机构，结构简单，操作轻便，工作可靠。

6、采用YDF型三相异步阀门专用电动机，启动转矩大，转动惯量小。

7、户外型具有防尘、防水、防腐蚀等三防功能，其防护等级可为IP67。
