| 品牌 : | 中特 | 型号 : | CS11H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 种类 : | 浮球式 | 公称通径 : | 15-50 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 膨胀式 |
| 类型(通道位置) : | 直通式 |

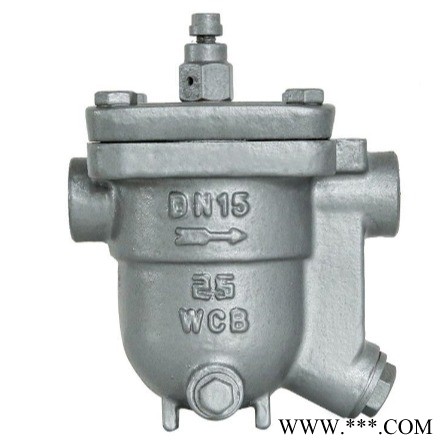

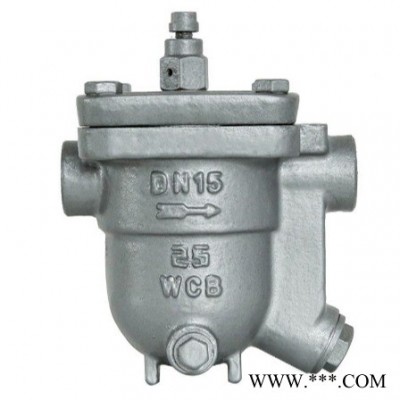

CS11H自由浮球式疏水阀的详细资料：
CS11H自由浮球式疏水阀专业生产厂家，永嘉中特阀门有限公司生产的CS11H自由浮球式疏水阀产品质量可靠、价格合理、优质的售后服务。不断完善的质量管理体系及强大的技术开发团队保障CS11H自由浮球式疏水阀产品对工况的适用性、使用寿命长等特点。优质CS11H自由浮球式疏水阀供应商为您提供型号、资料、尺寸。先进的制造设备，近十载CS11H自由浮球式疏水阀专业制造经验，全国大型通用阀门生产企业，为海内外用户提供高质量CS11H自由浮球式疏水阀产品。
产品名称 | CS11H自由浮球式疏水阀 |
产品型号 | CS11H |
公称通径 | DN15-50 |
压力范围 | 1.0-1.6MPa |
阀体材质 | 铸钢丨不锈钢（304L/R、316L/R） |
CS11H自由浮球式疏水阀专业生产厂家，由本厂自主研发生产的疏水阀质量可靠、价格合理、售后服务完善。CS11H自由浮球式疏水阀适用于各种轻重工业及楼宇管道。中特品质，全球共享！疏水阀广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
疏水阀是用于蒸汽管网及设备中，能自动排出凝结水、空气及其它不凝结气体，并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽，在这种设备内肯定会产生凝结水，凝结水则成为有害的流体，同时还混入了空气和其他不可凝气体，成为引起设备产生故障和降低性能的原因。在这种情况下，疏水阀 重要的功能有以下三个方面：(1)能迅速排除产生的凝结水。(2)防止蒸汽泄漏。(3)排除空气及其他不可凝气体。
CS41H、CS11H自由浮球式蒸汽疏水阀的详细资料：
疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。工作原理：本产品根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽作用。其结构特点：1、能连续排水、性能稳定、排水量大、漏水量小。2、能排连续饱和水，至使设备凝结水带滞存量较少、升温快、加热温度稳定。3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
CS41H、CS11H自由浮球式蒸汽疏水阀主要零部件材料：
主要零件 | 材料 |
阀体 | 碳钢 |
阀盖 | 碳钢 |
阀座 | 不锈钢 |
过滤器 | 不锈钢 |
CS11H自由浮球式蒸汽疏水阀结构图：
CS11H自由浮球式蒸汽疏水阀主要连接尺寸：
尺寸 | 型号 | CS11H-16C | |||||
口径DN | 15 | 20 | 25 | 32 | 40 | 50 | |
L | 150 | 150 | 150 | 270 | 280 | 290 | |
H | 195 | 195 | 195 | 250 | 290 | 300 | |
H1 | 103 | 103 | 103 | 108 | 108 | 108 | |
CS41H自由浮球式蒸汽疏水阀结构图：
CS41H自由浮球式蒸汽疏水阀主要连接尺寸：
产品型号 | 口径 | 尺寸 | |||||||
DN | L | H | D | D1 | D2 | b | f | Z-Φd | |
CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | |
25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | |
CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | |
40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | |
50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | |
CS41H-16/25C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | |
80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | |
100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | |
125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | |
150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 | |
CS41H、CS11H自由浮球式蒸汽疏水阀排量表：
型号 | 通径 (mm) | 高工作压力 | 不同压差 (P)下的排水量（Kg/h) | ||||||||||||
0.5 | 0.2 | 0.4 | 0.6 | 0.8 | 1.0 | 1.2 | 1.6 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | |||
CS11H-16 | 15 | 0.4 | 310 | 500 | 620 |
|
|
|
|
|
|
|
|
|
|
0.8 | 260 | 390 | 500 | 550 | 580 |
|
|
|
|
|
|
|
| ||
1.2 | 300 | 340 | 370 | 400 | 430 | 460 | 490 |
|
|
|
|
|
| ||
1.6 | 260 | 290 | 320 | 350 | 380 | 410 | 440 | 470 |
|
|
|
|
| ||
CS11H-16 | 15 | 0.4 | 490 | 750 | 980 |
|
|
|
|
|
|
|
|
|
|
0.8 | 430 | 650 | 760 | 820 | 890 |
|
|
|
|
|
|
|
| ||
1.2 | 400 | 510 | 570 | 620 | 700 | 760 | 820 |
|
|
|
|
|
| ||
1.6 |
| 390 | 450 | 510 | 570 | 620 | 700 | 760 |
|
|
|
|
| ||
2.5 |
|
|
| 280 | 340 | 380 | 440 | 500 | 560 | 620 |
|
|
| ||
4.0 |
|
|
|
|
|
| 290 | 330 | 380 | 430 | 480 | 520 | 560 | ||
CS41H-16 | 25 | 0.4 | 1850 | 2500 | 2980 |
|
|
|
|
|
|
|
|
|
|
0.8 | 1250 | 1900 | 2100 | 2450 | 2750 |
|
|
|
|
|
|
|
| ||
1.2 | 900 | 1450 | 1650 | 1900 | 2100 | 2250 | 2400 |
|
|
|
|
|
| ||
1.6 |
| 1200 | 1560 | 1450 | 1450 | 1650 | 1750 | 2100 |
|
|
|
|
| ||
2.5 |
|
|
| 700 | 850 | 950 | 1050 | 1200 | 1350 | 1650 |
|
|
| ||
4.0 |
|
|
|
|
| 700 | 750 | 800 | 860 | 920 | 980 | 1050 | 1150 | ||
CS41H-16 | 40 | 0.4 | 2800 | 4250 | 5800 |
|
|
|
|
|
|
|
|
|
|
0.8 | 1800 | 2980 | 3650 | 4250 | 4750 |
|
|
|
|
|
|
|
| ||
1.2 |
| 2500 | 3000 | 3450 | 3900 | 4100 | 4500 |
|
|
|
|
|
| ||
1.6 |
| 2150 | 2650 | 3000 | 3300 | 3600 | 3950 | 4100 |
|
|
|
|
| ||
2.5 |
|
|
|
| 2100 | 2650 | 3000 | 3300 | 3650 | 3900 |
|
|
| ||
4.0 |
| ||||||||||||||
