品牌 :	希伦	型号 :	G41F46
材质 :	碳钢	连接形式 :	法兰
结构形式 :	屋式	公称通径 :	20-300
适用介质 :	各种高腐蚀化学介质	驱动方式 :	手动
压力环境 :	常压	工作温度 :	常温
标准 :	国标	流动方向 :	单向
零部件及配件 :	阀体	用途 :	截止
类型(通道位置) :	二通式

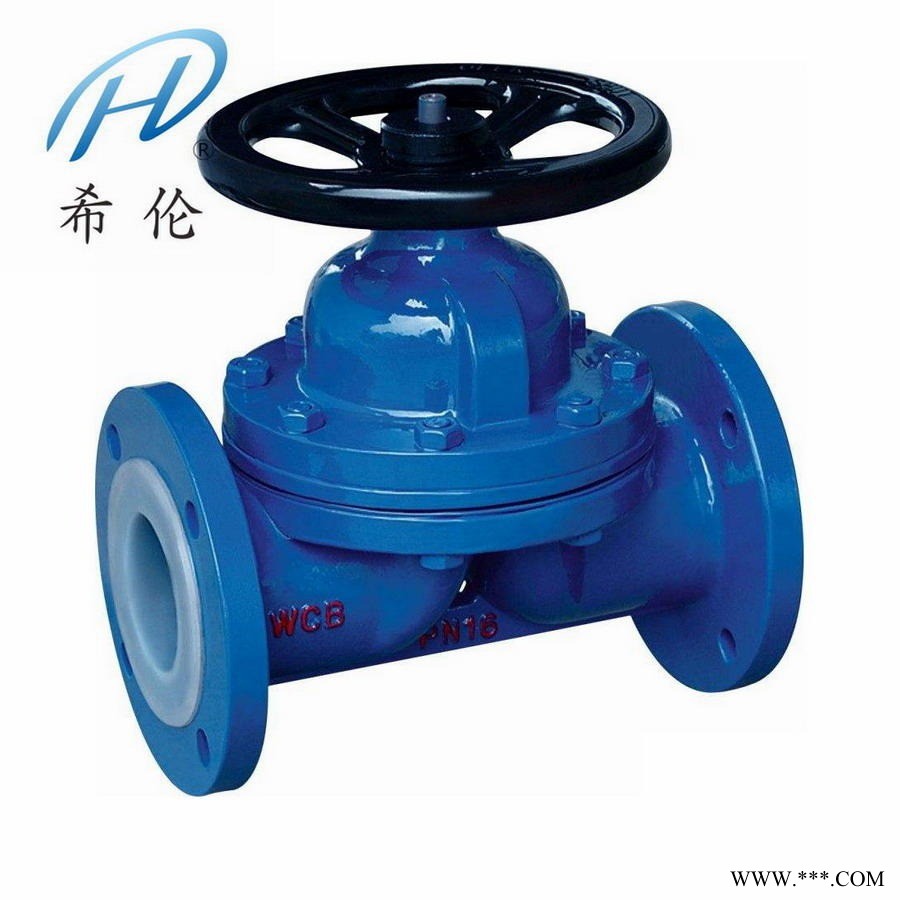

衬氟手动隔膜阀衬氟隔膜阀屋式衬氟隔膜阀DN20 25 32 40 50 65 80 100 125 150希伦牌

一、G41F衬氟隔膜阀概述：

衬氟隔膜阀是一种特殊形式的具有截断功能的阀，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质目的。

二、G41F特点：

1.复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2.利用FEP（Teflon）氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
3.做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
4.氟塑料的防腐性能及推荐使用温度见“阀门及管路附件用氟塑料　衬里性能表”。
三、G41F性能规范：

性能规范	标准
设计与规范	GB 12239
结构长度	GB 12221/JB 1688
法兰尺寸	JB 78/JB 79（GB HG SH）
压力试验	GB/T 13927
标志	GB 12220
供货	GB/T 12252

四、G41F各种型号：

手动	G41F₃（堰式）	气动	G641F₃
	G41F₄₆（堰式）		G641F₄₆
	G45F₃（堰式）		G6_B41F₃
	G45F₄₆（堰式）		G6_B41F₄₆
电动	G9_B41F₃（防爆型）	电动	G941F₃
电动	G9_B41F₄₆（防爆型）	电动	G941F₄₆

五、G41F零件材料：

序号 NO	零件名称 Name	灰铸铁	铸钢	不锈钢		超低碳不锈钢
序号 NO	零件名称 Name	Z	C	P	R	P_L	R_L
1	阀体、阀盖、阀瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀杆	35	1Cr13	1Cr18Ni9Ti	1Cr18Ni12M02Ti	00Cr18Ni10	00Cr17Ni14M02
3	衬里层	FEP（F₄₆） PFA PCTFE（F₃）
4	隔膜	FEP（F₄₆）/CR（氟丁橡胶）　　PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡胶）
5	阀杆螺母	ZCuAl10Fe3 ZCuAl10Fe3
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手轮	HT200	HT200	WCC	WCC	WCC	WCC

六、G41F-6连接尺寸：

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-φd	D₀		H₁	H₂	W（kg）
DN （mm）	NPS （inch）	*PN0.6（MPa）
15	1/2	125/108	80	55	40	2	12	4-φ12		100	105	110	3.5
20	3/4	135/117	90	65	50	2	14	4-φ12		100	115	125	4
25	1	145/127	100	75	60	2	14	4-φ12		120	120	135	5.5
32	1¹/4	160/146	120	90	70	2	16	4-φ14		120	125	150	8
40	1¹/2	180/159	130	100	80	3	16	4-φ14		140	135	175	11
50	2	210/190	140	110	90	3	16	4-φ14		140	155	195	14
65	2¹/2	250/216	160	130	110	3	16	4-φ14		200	170	200	23
80	3	300/254	185	150	125	3	18	4-φ18		200	200	255	29
10	4	350/305	205	170	145	3	18	4-φ18		280	270	325	46
125	5	400/356	235	200	175	3	20	8-φ18		320	335	405	70
150	6	460/406	260	225	200	3	20	8-φ18		320	370	450	95
200	8	570/521	315	280	255	3	22	8-φ18		400	480	600	170
250	10	680/635	370	335	310	3	24	12-φ18		500	545	620	270
300	12	790/749	435	395	362	4	24	12-φ23		500	585	680	320

七、G41F-10连接尺寸：

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-φd	D₀		H₁	H₂	W（kg）
DN （mm）	NPS （inch）	PN1.0（MPa）
15	1/2	125/108	95	65	45	2	14	4-φ14		100	105	110	3.5
20	3/4	135/117	105	75	55	2	16	4-φ14		100	115	125	4
25	1	145/127	115	865	65	2	16	4-φ14		120	120	135	5.5
32	1¹/4	160/146	135	100	78	2	18	4-φ18		120	125	150	8
40	1¹/2	180/159	145	110	85	3	18	4-φ18		140	135	175	11
50	2	210/190	160	125	100	3	20	4-φ18		140	155	195	14
65	21/2	250/216	180	145	120	3	20	4-φ18		200	170	200	23
80	3	300/254	195	160	135	3	22	4-φ18		200	200	255	29
100	4	350/305	215	180	155	3	22	8-φ18		280	270	325	46
125	5	400/356	245	210	185	3	24	8-φ18		320	335	405	70
150	6	460/406	280	240	210	3	24	8-φ23		320	370	450	95
200	8	570/521	335	295	265	3	26	8-φ23		400	480	600	170
250	10	680/635	390	350	320	3	28	12-φ23		500	545	620	270
300	12	790/749	440	400	368	4	28	12-φ23		500	585	680	320

八、G41F-16连接尺寸：

公称通径		标准值							参考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-φd	D₀		H₁	H₂	W（kg）
DN （mm）	NPS （inch）	PN1.6（MPa）
15	1/2	130	95	65	45	2	14	4-φ14		120	110	115	4
20	3/4	150	105	75	55	2	16	4-φ14		120	120	130	5
25	1	160	115	85	65	2	16	4-φ14		140	125	140	6
32	1¹/4	180	135	100	78	2	18	4-φ18		140	130	155	9
40	1¹/2	200	145	110	85	3	18	4-φ18		160	140	180	12
50	2	230	160	125	100	3	20	4-φ18		160	160	200	15
65	2¹/2	290	180	145	120	3	20	4-φ18		200	175	205	24
80	3	310	195	160	135	3	22	8-φ18		200	205	260	30
10	4	350	215	180	155	3	24	8-φ18		280	275	330	48
125	5	400	245	210	185	3	26	8-φ18		320	340	410	75
150	6	480	280	240	210	3	28	8-φ23		320	375	460	105
200	8	600	335	295	265	3	30	12-φ23		400	485	605	182
250	10	730	405	355	320	3	32	12-φ25		500	550	625	295
300	12	850	460	410	375	4	34	12-φ25		500	590	685	345

九、G41F订货说明：

1.产品名称；
2.产品型号；
3.产品口径；
4.隔膜阀使用介质；
5.隔膜阀使用温度；
6.隔膜阀驱动方式；
7.隔膜阀公称压力；
8..如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图由我们的英科阀门专家为您审核把关。
