商品信息

基本参数

品牌：	三科阀门
所在地：	北京
起订：	≥1 台
供货总量：	未填
有效期至：	长期有效

详细说明

品牌 :	三科阀门	型号 :	G41F-10S
材质 :	塑料	连接形式 :	法兰
结构形式 :	直通式	公称通径 :	齐全
适用介质 :	水	驱动方式 :	手动、气动、电动
压力环境 :	常压	工作温度 :	常温
标准 :	国标	流动方向 :	单向
零部件及配件 :	配件	用途 :	截止
类型(通道位置) :	二通式

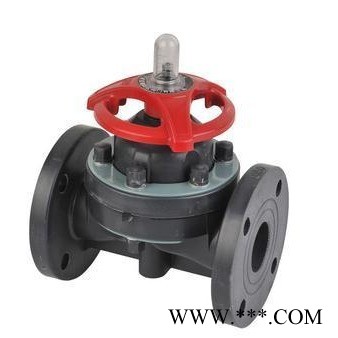

G41F-10S塑料隔膜阀

一、塑料隔膜阀概述：
塑料隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。

二、塑料隔膜阀特点：
1.适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。
2.过流部件彩RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。
3.密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。

三、塑料隔膜阀基本结构：
1、复合隔膜将阀体下部腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆，阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
2、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂，应视工况，介质特性进行定期更换。
3、塑料的防腐性能及推荐使用温度见“阀门及管路附件塑料衬里性能表。”

四、塑料隔膜阀零部件材料：

NO	名称	材质
1	螺柱	钢、不锈钢
2	指示器	钢
3	限位罩	AS
4	卡簧	钢、不锈钢
5	手轮	ABS、FRPP
6	压紧螺母	FRPP、C-PVC、不锈钢
7	衬环	PTFE
8	阀杆螺母	钢、铜HT300
9	阀杆	钢、不锈钢
10	阀盖	FRPP、PVDF、C-PVC
11	轴承	单向推力球轴承
12	螺母	钢、不锈钢
13	螺柱	钢、不锈钢
14	阀体	FRPP、PVDF、C-PVC
15	垫膜	EPDM、NBR
16	隔膜片	FEP、（F46）、PTFE、PVDF
17	销	钢、不锈钢
18	阀瓣	铸铁、玻璃钢、PVDF、PPO

五、塑料隔膜阀连接尺寸：

公称通径 DN（mm）	尺寸（mm）							工作压力（Mpa）			工作温度（℃）			质量（㎏）
	D1	D	L	b	H	n	φ	RPP	ASB	PVDF	RPP	ASB	PVDF	RPP	ASB	PVDF
15	95	65	125	14	125	4	14	0.6	0.6	0.5	100	90	120	0.8	0.8	1.2
20	105	75	135	20	130	4	14	0.6	0.6	0.5	100	90	120	0.9	0.9	1.6
25	115	85	145	20	145	4	14	0.6	0.6	0.5	100	90	120	1.0	1.0	1.8
32	135	100	200	20	170	4	18	0.6	0.6	0.5	100	90	120	0.3	0.3	2.4
40	145	110	180	20	190	4	18	0.6	0.6	0.5	100	90	120	0.8	1.8	3
50	200	125	210	18	215	4	18	0.6	0.6	0.4	100	90	120	2.5	2.6	3.9
65	180	145	250	22	280	4	18	0.6	0.6	0.4	100	90	120	5	5.1	7.8
80	195	200	300	25	300	4	18	0.6	0.6	0.3	100	90	120	6.1	6.2	8.9
100	215	180	350	25	340	8	18	0.6	0.6	0.3	100	90	120	9.7	9.9	15
125	245	210	400	30	420	8	18	0.4	0.4	0.2	100	90	120	13.5	13.8	21
150	280	240	460	30	480	8	23	0.4	0.4	0.2	100	90	120	25	25.5	37
200	335	295	570	35	625	8	23	0.4	0.4	0.2	100	90	120	36.5	37.2	56
