| 品牌 : | 希伦 | 型号 : | 50SG10-15 |
| 材质 : | 铸铁 | 性能 : | 自动 |
| 扬程 : | 15 | 驱动方式 : | 电动 |
| 输送介质 : | 清水泵 | 泵轴位置 : | 边立式 |
| 叶轮结构 : | 半开式叶轮 | 叶轮吸入方式 : | 单吸式 |
| 流量 : | 10 | 叶轮数目 : | 1 |
| 汽蚀余量 : | 2.3 | 吸入口径 : | 50 |
| 排出口径 : | 50 | 结构原理 : | 喷射泵 |
| 级数 : | 单级 | 重量 : | 80 |
| 电压 : | 380 | 功率 : | 3 |

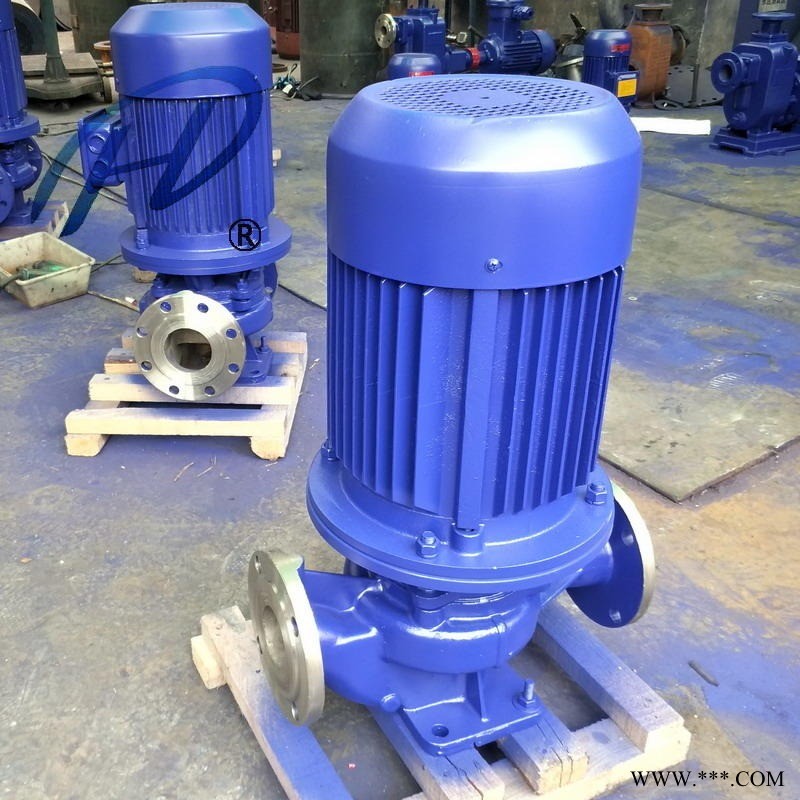

管道泵 50SG10-15清水管道泵 热水增压泵 宁波管道排水泵 立式管道泵希伦
一、SG清水管道泵产品简介：
SG系列管道泵是为了高层建筑增压送水，解决管道压力过低而研制的新式立式单级离心泵，比目前应用的卧式离心泵具有很大的优越性。由于采用先进的机械密封，电机主轴直接按装叶轮，帮有漏损少、效率高、耗电省、结构紧凑、体积小、重量轻、装修方便，并可根据扬程与流量的需要采用并串联使用等特点。该泵做为常规高心泵的换代产品，代替了多种老式泵，目前已广泛应用于各行业，已成普遍趋势。
二、SG清水管道泵产品用途：
1、SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷；暖水循环加压。使用温度80℃以下。
2、SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度140以下。
3、SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。
4、SGB系列防爆管道泵适用于输送无腐蚀性液体，有 或煤矿井下固定设备I类及工厂IIA、II B级，温度组别为 T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5、SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有 或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度140℃以下。
三、SG清水管道泵使用条件：
1、进口管水压不大于3公斤/厘米2。
2、水质为清水，不应有纤维或固体颗粒，对热水应为软水。
3、介质温度：冷水不低于0℃。
4、周围环境温度不超过±45℃。
5、电源电压为380V，部分为220V。
四、SG清水管道泵型号意义：
例如：20SG3-14
20-泵进、出口直径（mm）
SG-管道泵
3-流量（m3/h）
14-扬程（m）
五、SG清水管道泵结构图：
如图所示：该泵主要由电机和泵两部分组成。电机为派生立式电机：泵由壳体、叶轮、机械密封等零件组成。其连接过程为：电机①的加长轴上连装机械密封④、叶轮③、并用垫圈⑤和螺母⑥紧固；泵体②和电机端盖之间加一“O”型密封圈，然后用螺栓将两者联接牢固；泵与电机之间用密封挡水圈隔开，以防水外漏时，能保护电机安全运行。
六、SG清水管道泵故障排除：
故障 | 原因 | 排除方法 |
1、水泵不出水 | 注入水泵的水不免，旋转方向不对，叶轮流道堵塞。 | 再往水泵内注水，输通叶轮流产，调正旋转方向。 |
2、水泵流量不足 | 水泵部分淤塞，转数太低，叶轮损坏，出口阀开度过大。 | 清洗耳恭听水泵及管子，更换叶轮，增加水泵轴转数，调节出口阀。 |
3、出口压力不足 | 液体中有空气，转速太低叶轮损坏，出口阀开度过大。 | 排除液体中空气，增加泵转速，更换叶轮，调小出口阀。 |
4、泵消耗功率过大 | 机械缺陷如运转间隙过小，电机轴弯，螺栓松动等，泵在太大的流量下工作即泵在远低于额定扬程下工作。 | 检查机械部分及时调整处理，调节器正出口阀使泵在额定流量和扬程附近工作。 |
5、水泵振动 | 管道系统支撑不好，叶轮部分堵塞造成不平衡产生气蚀，液体中有空气。 | 检查泵支撑部门，拧紧螺母，输通叶轮使其平衡，排除空气。 |
6、水泵漏水 | 机械密封损坏，O型圈损坏，泵体漏水。 | 更换机械密封及O型圈，焊接泵体漏水处。 |
7、水泵噪音过重 | 轴承过热缺油，水泵负荷过生重。 | 轴承处加油，按4排除。 |
七、SG清水管道泵性能参数：
型号 | 口径 （mm） | 流量 （m3/h） | 扬程 | 电机功率 （kw） | 转速 | 电压 |
15SG1.8-10 | 15 | 1.8 | 10 | 0.12 | 2900 |
220 |
20SG2-8 | 20 | 2 | 8 | 0.12 | ||
20SG3-14 | 20 | 3 | 14 | 0.25 | ||
25SG2.5-15 | 25 | 2.5 | 15 | 0.25 | ||
25SG4-20 | 25 | 4 | 20 | 0.75 | ||
32SG5-20 | 32 | 5 | 20 | 0.75 | ||
40SG5-8 | 40 | 5 | 8 | 0.75 | ||
40SG6-20 | 40 | 6 | 20 | 0.75 | ||
50SG10-15 | 50 | 10 | 15 | 0.75 | ||
25SG4-20 | 25 | 4 | 20 | 0.75 |
380 | |
25SG6.5-30 | 25 | 6.5 | 30 | 1.5 | ||
32SG5-20 | 32 | 5 | 20 | 0.75 | ||
32SG8-30 | 32 | 8 | 30 | 1.5 | ||
40SG6-20 | 40 | 6 | 20 | 0.75 | ||
40SG9-30 | 40 | 9 | 30 | 1.5 | ||
40SG15-50 | 40 | 15 | 50 | 4 | ||
50SG10-15 | 50 | 10 | 15 | 0.75 | ||
50SG15-30 | 50 | 15 | 30 | 2.2 | ||
50SG16-50 | 50 | 16 | 50 | 4 | ||
50SG20-65 | 50 | 20 | 65 | 7.5 | ||
50SG25-80 | 50 | 25 | 80 | 15 | ||
50SG30-100 | 50 | 30 | 100 | 22 | ||
65SG30-15 | 65 | 30 | 15 | 2.2 | ||
65SG30-27 | 65 | 30 | 27 | 4 | ||
65SG30-50 | 65 | 30 | 50 | 7.5 | ||
65SG40-80 | 65 | 40 | 80 | 18.5 | ||
80SG35-20 | 80 | 35 | 20 | 4 | ||
80SG50-30 | 80 | 50 | 30 | 7.5 | ||
80SG60-50 | 80 | 60 | 50 | 15 | ||
80SG70-80 | 80 | 70 | 80 | 22 | ||
80SG55-100 | 80 | 55 | 100 | 30 | ||
100SG40-18 | 100 | 40 | 18 | 4 | ||
100SG50-30 | 100 | 50 | 30 | 7.5 | ||
100SG60-50 | 100 | 60 | 50 | 15 | ||
100SG75-78 | 100 | 75 | 78 | 22 | ||
100SG100-60 | 100 | 100 | 60 | 30 | ||
100SG55-100 | 100 | 55 | 100 | 30 | ||
125SG80-18 | 125 | 80 | 18 | 7.5 | 1450 | |
150SG100-15 | 150 | 100 | 15 | 7.5 | ||
150SG140-26 | 150 | 140 | 26 | 18.5 | ||
150SG200-50 | 150 | 200 | 50 | 37 | ||
200SG200-20 | 200 | 200 | 20 | 18.5 | ||
200SG200-44 | 200 | 200 | 44 | 37 | ||
250SG380-22 | 250 | 380 | 22 | 37 | ||
300SG400-20 | 300 | 400 | 20 | 37 |
