立式管道泵,热水管道泵,立式管道增压泵|目前最新的【供应专区】

品牌 :	鄂泉	型号 :	SG/SGR/SGP/SGB
材质 :	铸铁	性能 :	无泄露
扬程 :	1-120M	驱动方式 :	电动
输送介质 :	清水泵	泵轴位置 :	边立式
叶轮结构 :	封闭式叶轮	叶轮吸入方式 :	单吸式
流量 :	1-1200m³/h	叶轮数目 :	1
汽蚀余量 :	1米	吸入口径 :	20-400MM
排出口径 :	20-400	结构原理 :	喷射泵
级数 :	单级	重量 :	15-1680KG
电压 :	220v/380v	功率 :	0.55-160kw

管道泵使用条件：
1.吸入压力≤1.0MPa，或泵系统zui高工作压力≤1.6MPa，即吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为≤2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2.环境温度＜40℃，相对湿度＜40%。
3.所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。
注：如果用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。
管道泵型号意义：
　　例如：50SGPB15-30
　　50-泵进、出口直径(mm)
　　SG-管道泵
　　15-流量(m3/h)
　　30-扬程(m）
    P-不锈钢材质
    B-防爆电机

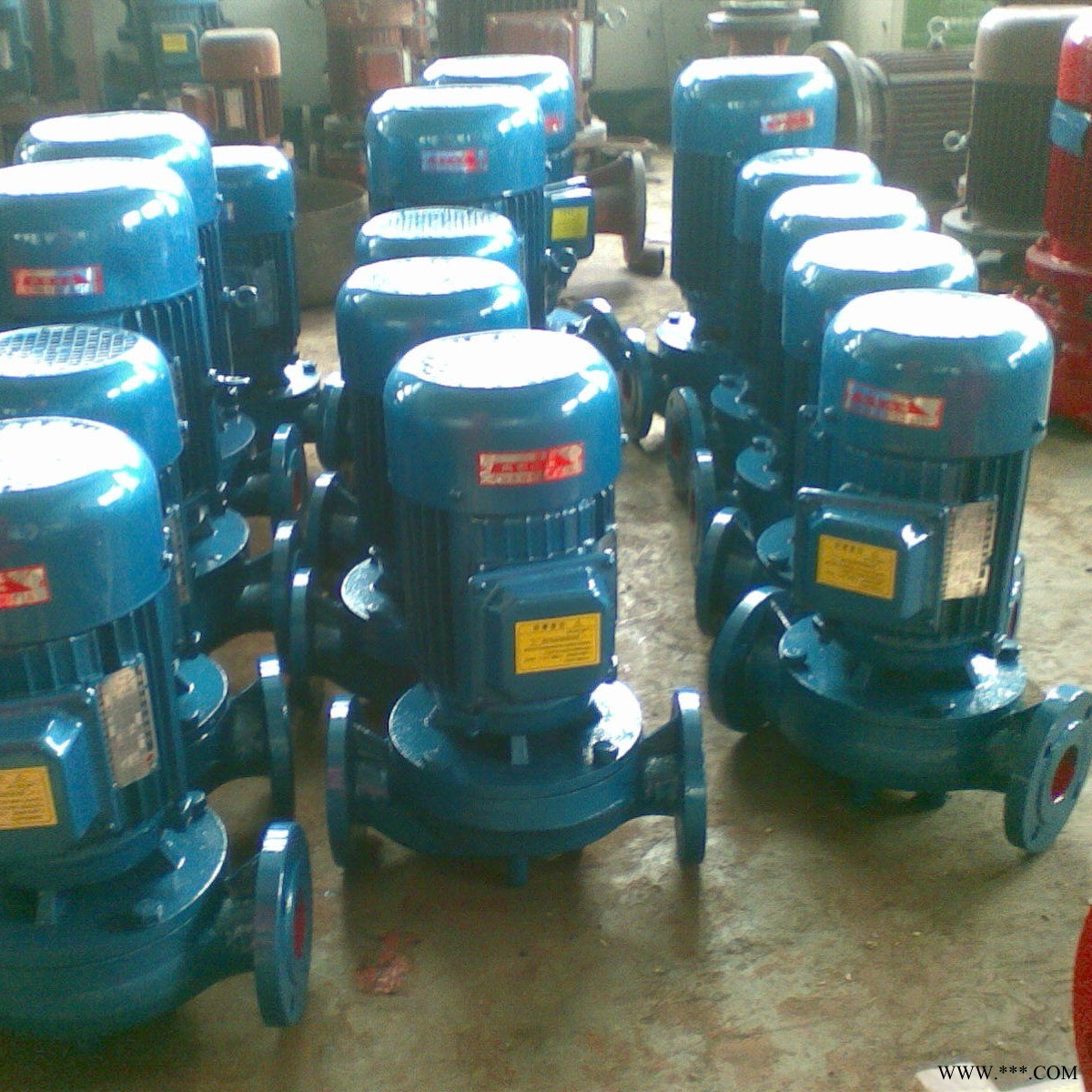

立式管道泵产品：
热水管道泵特点：
1.　泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2.　叶轮直接安装在电机的长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。
3.　轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材料，耐磨密封，能有效地延长机械密封的使用寿命。
4.　安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5.　可根据使用要求即流量和扬程的需要采用泵的串、并联运用方式。
6.　可根据管路布置的要求采用泵的竖式和横式安装。
主要用途：
1、SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷暖水循环加压。使用温度80℃以下。
2、SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。
3、SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度100℃以下。
4、SGB系列防爆管道泵适用于输送无腐蚀性液体，有或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5、SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。
防爆型不锈钢管道泵技术选型：

型号	口径 mm	流量 (m3/ h)	扬程 mm	效率 %	电机功率 Kw	电压 v	转速 (r/min)
15SG0.6-5	15	0.6	5	60	0.04	220	2800
15SG1.8-10	15	1.8	10	60	0.12	220	2800
20SG2-8	20	2	8	60	0.12	220	2800
20SGPB3-14	20	3	14	60	0.25	220	2800
20SGPB3-30	20	3	30	60	0.75	220	2800
25SGPB2.5-15	25	2.5	15	60	0.25	220	2800
25SG4-20	25	4	20	60	0.75	220	2800
25SG3-30	25	3	30	60	0.75	220	2800
32SGPB5-20	32	5	20	60	0.75	220	2800
40SGPB5-8	40	5	8	60	0.75	220	2800
40SGPPB6-20	40	6	20	60	0.75	220	2800
50SGPB10-7.5	50	10	7.5	55	0.75	220	2800
50SGPB10-15	50	10	15	60	0.75	220	2800
25SGPB4-20	25	4	20	60	0.75	380	2800
25SGPB3-30	25	3	30	60	0.75	380	2800
25SGPB6.5-30	25	6.5	30	60	1.5	380	2800
25SGPB10-50	25	10	50	60	4	380	2800
32SGPB5-20	32	5	20	60	0.75	380	2800
32SGPB8-30	32	8	30	65	1.5	380	2800
32SGPB15-40	32	15	40	60	4	380	2800
32SGPB12-50	32	12	50	60	4	380	2800
32SGPB14-80	32	14	80	60	0.75	380	2800
40SGPB6-20	40	6	20	60	0.75	380	2800
40SGPB9-30	40	9	30	65	1.5	380	2800
40SGPB18-40	40	18	40	60	4	380	2800
40SGPB15-50	40	15	50	70	4	380	2800
40SGPB18-65	40	18	65	65	7.5	380	2800
40SGPB15-80	40	15	80	65	7.5	380	2800
50SGPB10-7.5	50	10	7.5	55	0.75	380	2800
50SGPB10-15	50	10	15	60	0.75	380	2800
50SGPB12-25	50	12	25	65	1.5	380	2800
50SGPB15-30	50	15	30	65	2.2	380	2800
50SGPB18-40	50	18	40	65	4	380	2800
50SGPB16-50	50	16	50	65	4	380	2800
50SGPB20-65	50	20	65	65	7.5	380	2800
50SGPB25-80	50	25	80	65	15	380	2800
50SGPB30-100	50	30	100	65	22	380	2800
65SGPB30-15	65	30	15	65	2.2	380	2800
65SGPB30-27	65	30	27	65	4	380	2800
65SGPB40-40	65	40	40	65	7.5	380	2800
65SGPB30-50	65	30	50	65	7.5	380	2800
65SGPB50-65	65	50	65	65	15	380	2800
65SGPB40-80	65	40	80	65	18.5	380	2800
65SGPB45-100	65	45	100	65	22	380	2800
80SGPB35-20	80	35	20	65	4	380	2800
80SG50-30	80	50	30	65	7.5	380	2800
80SGPB70-40	80	70	40	65	15	380	2800
80SGPB60-50	80	60	50	65	15	380	2800
80SGPB80-65	80	80	65	65	22	380	2800
80SGPB70-80	80	70	80	65	22	380	2800
80SGPB55-100	80	55	100	65	30	380	2800
100SGPB40-18	100	40	18	65	4	380	2800
100SGPB50-30	100	50	30	65	7.5	380	2800
100SGPB70-40	100	70	40	65	15	380	2800
100SGPB60-50	100	60	50	70	15	380	2800
100SGPB80-65	100	80	65	70	22	380	2800
100SGPB75-78	100	75	78	70	22	380	2800
100SGPB100-60	100	100	60	70	30	380	2800
100SGPB65-100	100	65	100	70	30	380	2850
125SGPB80-18	125	80	18	70	7.5	380	1450
150SGPB100-15	150	100	15	70	7.5	380	1450
150SGPB140-26	150	140	26	70	18.5	380	1450
150SGPB160-40	150	160	40	70	30	380	2800
150SGPB200-50	150	200	50	70	37	380	2800
150SGPB220-65	150	170	65	70	55.5	380	2800
150SGPB170-180	150	200	180	70	55.5	380	2800
200SGPB200-20	200	200	20	70	18.5	380	1450
200SGPB200-35	200	200	35	70	30	380	2800
200SGPB200-44	200	200	44	70	37	380	2800
200SGPB240-60	200	240	60	70	55.5	380	2800
200SGPB200-75	200	200	75	70	55.5	380	2800
250SGPB380-22	250	380	22	70	37	380	1450
250SGPB500-30	250	500	30	70	55	380	1450
300SGPB400-20	300	400	20	70	37	380	1450
300SGPB500-30	300	500	30	70	55	380	1450
350SGPB800-20	350	800	20	70	55	380	1450
400SGPB1000-18	400	1000	18	70	55	380	1450
500SGPB1200-15	500	1200	15	70	55	380	1450
500SGPB800-20	500	800	20	70	55LB	380	1450

立式管道增压泵使用说明：
1.用橡胶垫圈与螺栓把泵体两端法兰与管路法兰连接好，即完成按装。为了使用与维修方便，在泵的进、出口管路上均应按装一只调节阀。
2.打开进口调节阀，使水进入泵中，以保持密封腔内充满液体（否则会研损密封），关闭出口阀。
3.接通电源，点动确定正确转向。
4.转向确定后，使泵启动、运转。
5.调节出口阀开度，使泵在设计点附近运行，据泵的额定流量和扬程附近。〔为此，zui好在出口法兰附近装一只压力表）。注意:本泵严禁缺水运转，以免损坏密封件。
