| 品牌 : | 三科阀门 | 型号 : | G41J |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 直通式 | 公称通径 : | 齐全 |
| 适用介质 : | 弱酸碱介质 | 驱动方式 : | 手动 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |
一、产品概述：

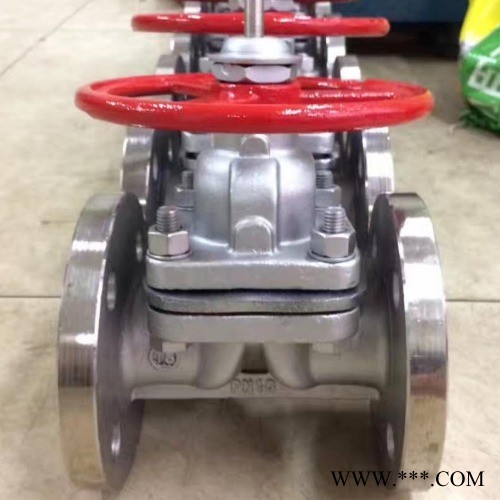

G41J不锈钢衬胶隔膜阀阀体采用不锈钢为材质，采用四氟或其他橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔开。
二、工作原理：
隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
三、产品特点：
1.由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
2.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和小的关闭力。
3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
四、产品参数：
型号 | 公称通径DN（mm） | 工作压力WP（Mpa） | 试验压力（Mpa） | 试验温度（℃） | |
密封 | 强度 | ||||
G41J W-16 | 20-50 | 1.6 | 1.76 | 2.4 | 常温 |
G41J W-10 | 65-200 | 1.0 | 1.1 | 1.5 | |
