| 品牌 : | 三科阀门 | 型号 : | G6k41J |
| 材质 : | 铸钢、不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 直流式 | 公称通径 : | 齐全 |
| 适用介质 : | 水 | 驱动方式 : | 气动、手动、电动 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 |

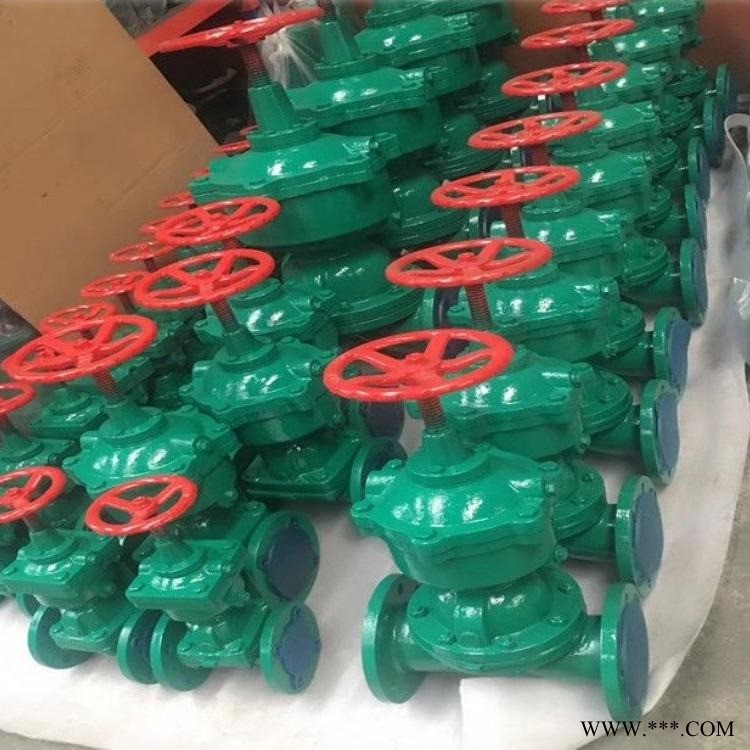

G6k41J常开式气动衬胶隔膜阀
一、常开式气动衬胶隔膜阀简介：
G6k41J常开式气动衬胶隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流 。G6k41J常开式气动衬胶隔膜阀是用来改变通路断面和介质流动方向，具有导流、截止、调节、节流、止回、分流或溢流等功能。阀门可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、 液态金属和放射性流体等流体的流动。
二、常开式气动衬胶隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1
三、常开式气动衬胶隔膜阀特点：
1、隔膜阀与其它阀门的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜 了通常阀门的“跑、冒、滴、漏”等弊端。
2、由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
3、视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4、由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和***小的关闭力。
四、性能规范：
型号 | 公称压力 | 试验压力Ps(Mpa) | 适用介质 | 工作温度(℃) | |
壳体试验 | 密封试验 | ||||
EG6B41W/J/Fs-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体 J.一般腐蚀性流体 Fs.强酸、碱及各种 有机溶剂（溶融碱金属及元素氟除外） | ≤100 ≤85 ≤150 |
EG6B41W/J/Fs-10 | 1.0 | 1.5 | 1.1 | ||
EG6B41W/J/Fs-16 | 1.6 | 2.4 | 1.76 | ||
