| 品牌 : | 鄂泉 | 型号 : | 100GW100-15-7.5 |
| 材质 : | 铸铁、不锈钢 | 泵轴位置 : | 边立式 |
| 叶轮吸入方式 : | 单吸式 | 驱动方式 : | 电动 |
| 输送介质 : | 污水泵、杂质泵 | 适用范围 : | 城市污水处理、市政工程、公共设施排污等 |
| 流量 : | 100 | 扬程 : | 15 |
| 叶轮结构 : | 开式 | 电压 : | 380 |

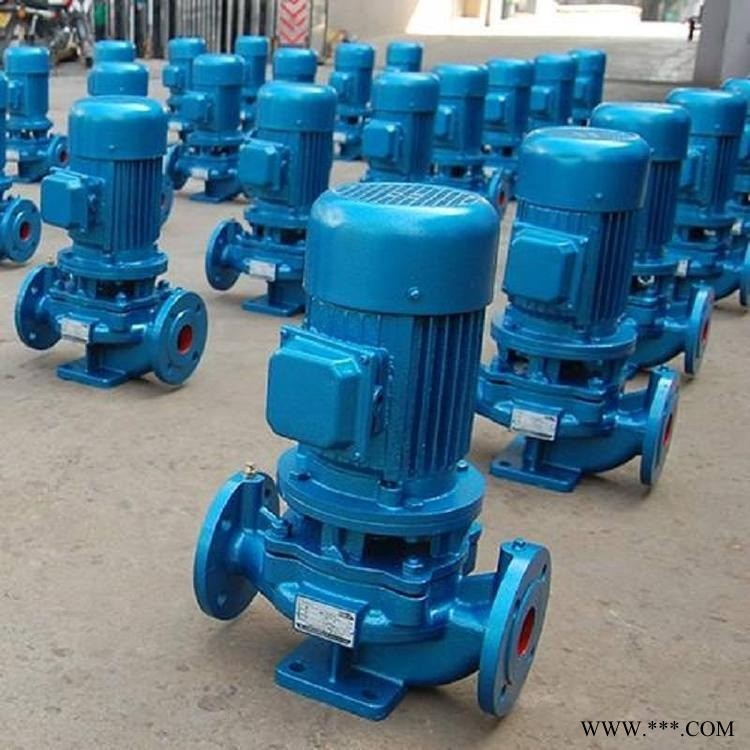

100GW100-15-7.5立式无堵塞管道泵 立式不锈钢管道泵产品概述：
管道式无堵塞排污泵具有节能、结构独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。
GW型管道式无堵塞排污泵、YW型无堵塞液下排污泵、LW(WL）型立式排污泵三大系列是我单位在QW潜水式排污泵的基础上，根据用户的要求及使用条件、方式不同进行合理设计而成的，其水力模型同QW型泵，产品投放市场后，以其独特的设计，可靠的质量受到广大用户的欢迎和好评。
100GW100-15-7.5立式无堵塞管道泵 立式不锈钢管道泵型号意义
适用范围
GW系列管道式无堵塞排污泵系进出口在同一水平线上，且规格相同，立式结构，占在面积小，电机与泵同轴，设有安装底盘，便于安装稳固，叶轮采用单（双）流道，具有良好的通过性能。适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
使用条件
A、排污泵的使用环境温度≤40℃，湿度≤95%；海拔高度≤1000米。
B、介质温度不超过120℃，介质重度为1～1.3kg/dm3。
C、铸铁材质的使用范围这PH5～9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米，超过以上条件时，应在订货时提出，以便为您提供更可靠的产品。
注：用户如有特殊的温度，介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。
产品特点
1、泵为立式单吸单级离心排污泵，进出口中心线在同一水平线上，进出口法兰相同，故安装拆卸十分方便，占地面积小，可安装在管路的任何位置上。
2、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
3、采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维特质和直径为泵口径约50%的固体颗粒。
4、设计合理，配套电机合理，效果显著。
5、机械密封采用硬质具有耐用、耐等特点，可以使泵安全连续运行8000小时以上。
6、水力性能先进，整机运转噪音低。
7、在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。
8、在规定扬程范围内使用，保证电机无过载。
结构图：
GW型系列无堵塞单级管道排污泵系进出口在同一水平线上，且规格相同，立式结构，占地结构，占地面积小，电机与泵同轴，设有安装底盘，便于安装稳固，叶轮采用单（双）流道，具有良好的通过性能。
性能曲线图;
100GW100-15-7.5立式无堵塞管道泵 立式不锈钢管道泵性能参数表：
型号 | 口径 | 流量 | 扬程 | 功率 | 转速 | 效率 | 使用扬 |
25GW8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 | 10-22 |
32GW12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 | 8-15 |
40GW15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 | 6-15 |
40GW15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 | 15-30 |
50GW20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 | 3-7 |
50GW10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 | 4-10 |
50GW20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 | 6-15 |
50GW15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 | 10-25 |
50GW18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 | 15-30 |
50GW25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 | 17-32 |
50GW20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 | 20-40 |
65GW25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 | 6-15 |
65GW37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 | 6-13 |
65GW25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 | 15-30 |
65GW30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 | 20-40 |
65GW35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 | 35-50 |
65GW35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 | 40-60 |
80GW40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 | 3-7 |
80GW43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 | 5-13 |
80GW40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 | 6-15 |
80GW65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 | 12-25 |
100GW80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 | 4-10 |
100GW110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 | 5-10 |
100GW100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 | 8-15 |
100GW85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 | 10-20 |
100GW100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 | 10-25 |
100GW100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 | 12-30 |
100GW100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 | 15-35 |
125GW130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 | 7-15 |
125GW130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 | 10-20 |
150GW145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 | 4-9 |
150GW180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 | 5-15 |
150GW180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 | 8-20 |
150GW180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 | 12-25 |
150GW130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 | 15-30 |
150GW180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 | 15-30 |
150GW200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 | 13-30 |
200GW300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 | 3-7 |
200GW250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 | 4-11 |
200GW400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 | 5-10 |
200GW400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 | 6-13 |
200GW250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 | 7-15 |
200GW300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 | 8-15 |
200GW250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 | 12-22 |
200GW350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 | 10-25 |
200GW400-30-45 | 200 | 400 | 30 | 45 | 1480 | 70 | 13-30 |
250GW600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 | 3-9 |
250GW600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 | 5-12 |
250GW600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 | 6-15 |
250GW600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 | 8-20 |
250GW600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 | 12-25 |
250GW800-12-45 | 250 | 800 | 12 | 45 | 980 | 76 | 5-12 |
300GW500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 | 7-15 |
300GW800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 | 8-15 |
300GW600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 | 10-20 |
300GW800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 | 12-20 |
300GW950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 | 11-20 |
300GW1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 | 12-25 |
350GW1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 | 4-10 |
350GW1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 | 6-15 |
350GW1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 | 8-18 |
350GW1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 | 15-28 |
350GW1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 | 20-36 |
400GW1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 | 3-10 |
400GW2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 | 6-15 |
400GW1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 | 10-22 |
400GW1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 | 12-26 |
400GW1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 | 15-30 |
400GW1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 | 17-32 |
