| 品牌 : | 深荣 | 型号 : | 电动卫生级隔膜阀 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN200 |
| 适用介质 : | 水 | 驱动方式 : | 手动 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直动式 | 加工定制 : | 是 |
| 外形 : | 中型 | 形态 : | 角式 |
| 类型 : | 油罐阻火器 | 测量范围 : | DN100 |
| 阀瓣开启高度 : | 全启式安全阀 | 种类 : | 浮球式 |
| 密封形式 : | 软密封型 | 主体材料 : | 铸铁 |
| 作用对象 : | 水 | 口径 : | DN200 |
| 原理 : | 真空过滤 | 样式 : | 针式 |
| 适用对象 : | 空气 | 滤料类型 : | 活性炭 |
| 过滤器类型 : | 袋式 | 主体材质 : | 不锈钢 |

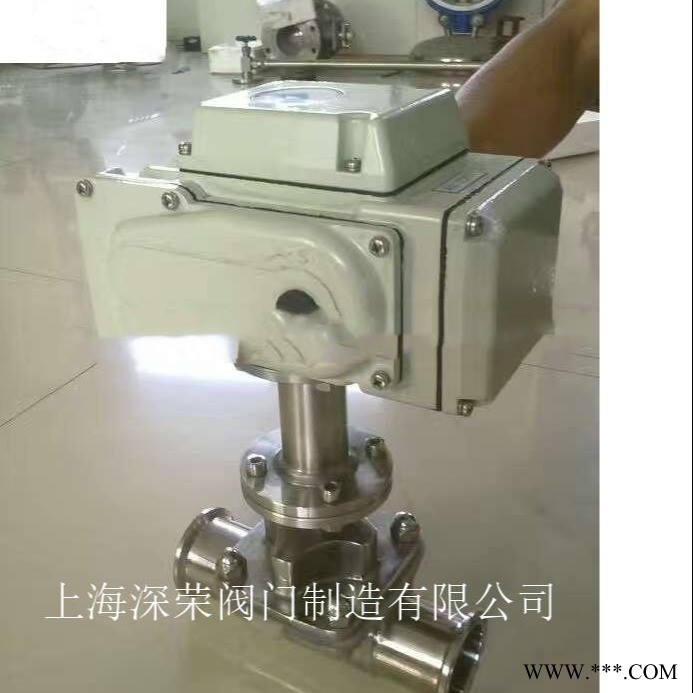

电动卫生级隔膜阀产品介绍：
电动隔膜阀采用电动执行器360度旋转及隔膜阀阀体组成。电动隔膜阀适用于两位切断、调节的场合，采用一体化结构，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。电动隔膜阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动隔膜阀广泛用于食品、制药、饮料、石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
电动卫生级隔膜阀特性
动卫生级隔膜阀的流量特性接近快开特性，在60%行程前近似为线性,60%后的流量变化不大。气动形式的隔膜阀尚可附装反馈信号、限位器及定位器等装置，以适应自控、程控或调节流量的需要。气动隔膜阀的反馈信号采用无触点传感技术。该产品采用薄膜式推进气缸，替代活塞气缸，排除了活塞环易损坏，造成泄漏而导致无法推动阀门启闭的弊端。当气源发生故障时，尚可操作手轮使阀门启闭。
主要技术参数
阀体形式 | 卫生级隔膜阀、衬胶隔膜阀、塑料隔膜阀 |
公称通径 | DN15～200mm |
公称压力 | PN0.6、1.0、1.6 MPa；ANSI 150、300LB ；JIS 10K |
法兰标准 | JIS、ANSI、GB、DIN等 |
阀体材质 | 不锈钢304、316、316L、铸铁衬胶、碳钢衬胶、衬氟、PVC、PPR、PPH、PVDF塑料材质 |
膜片材质 | EPDM、EPDM+PTFE双层膜片 |
连接形式 | 法兰式、焊接式、螺纹式、快装式 |
使用介质 | 水、气体、油、酒精、酸液、碱液、化学药剂、粘稠流体等 |
使用温度 | ≤85℃、≤100℃、≤120℃、≤150℃ |
执行机构 | 电动执行器 |
电源电压 | AC24V、AC110V、AC220V、AC380V、DC24V |
防护等级 | IP67 |
电气接口 | G1/2防水电缆接头，电源线、信号线各一个 |
控制电路 | 极限位置开关标准型、无源触点型、开度信号型、带伺服控制器调节型输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC、三相交流电机控制电路、带位置反馈信号型输出信号：4-20mA·DC、 |
控制功能 | 开关型、调节型、防爆型（隔爆标志：ExdⅡBT4）、可选装手动 |
主要性能指标
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | |
允许压差(MPa) | ≤ 公称压力 | ||||||||||||
动作范围 | 0～90°、0～360° | ||||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% | ||||||||||||
基本误差 | ±1% | ||||||||||||
回差 | ±1% | ||||||||||||
死区 | ≤1% | ||||||||||||
可调范围 | 250：1 | 350：1 | |||||||||||
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口电动卫生级隔膜阀是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供电动卫生级隔膜阀法兰，伸缩节及电动卫生级隔膜阀连接螺栓，并根据用户需要提供电动卫生级隔膜阀易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
