| 品牌 : | MJV/闽嘉 | 型号 : | 辫子阀不锈钢取样隔膜阀 卫生级气动取样隔膜阀 |
| 材质 : | 不锈钢 | 连接形式 : | 焊接 |
| 订货号 : | 100（mm） | 加工定制 : | 是 |
| 货号 : | 400 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 蝶式 | 公称通径 : | 25 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电磁 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
| 规格 : | 100 | 是否跨境货源 : | 否 |

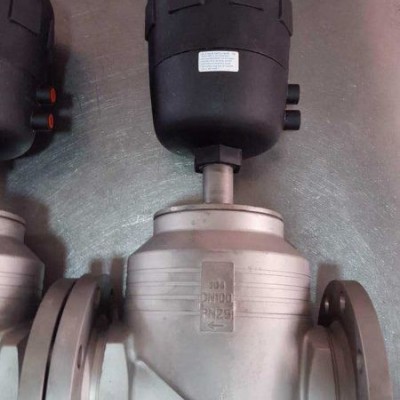

辫子阀不锈钢取样隔膜阀 卫生级气动取样隔膜阀还可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要；该衬里阀门的反馈信号采用无触点传感技术；上海一环生产的气动隔膜阀采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端；当气源发生故障时，可操作手轮使阀门开启。
1、设计与制造按：GB12239或BS5156
2、结构长度按：GB12221或BS5156
3、法兰连接尺寸按：GB4216.4或BS4504
4、试验与检验按：GB/T13927或BS5156
辫子阀不锈钢取样隔膜阀 卫生级气动取样隔膜阀主要零件材料
零件名称 | 阀体 | 阀瓣、阀盖 | 气缸、气缸盖 | 隔膜 | 螺杆、阀杆、活塞 |
| 材料 | HT200衬氟塑料、衬橡胶 | HT200 | HT200 | 氟丁橡胶、氟塑料 | 35 |
辫子阀不锈钢取样隔膜阀 卫生级气动取样隔膜阀外形尺寸、连接尺寸及质量
| 型号 | 公称 通径 DN (mm) | 尺寸（mm） | 气 动 装 置 | 质量 ?K | |||||||||||
| L | f | D1 | D | Do | n-d | H | B | 代号 ES | 耗气量 Cn3 | 气源压力 MPa | 气源 接头 in | ||||
| J型 | W型 | ||||||||||||||
| EG6K41W/J/FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 140 | 4-13.5 | 343 | 168 | 68 | 163.87 | 0.3 | 1/8 | 6.3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 140 | 4-13.5 | 345 | 168 | 68 | 196.65 | 0.3～0.4 | 1/8 | 7.3 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 140 | 4-17.5 | 363 | 260 | 68 | 229.4 | 0.3～0.4 | 1/8 | 8.3 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 140 | 4-17.5 | 430 | 260 | 69 | 1458.7 | 0.3～0.4 | 1/4 | 14.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 140 | 4-17.5 | 575 | 260 | 70 | 3162.7 | 0.3～0.4 | 1/4 | 26 | |
| EG6K41W/J/FS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 140 | 4-17.5 | 588 | 260 | 70 | 3243 | 0.3～0.4 | 1/4 | 30.8 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17.5 | 769 | 425 | 71 | 6636.8 | 0.4～0.5 | 3/8 | 64.9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 816 | 425 | 71 | 6948 | 0.4～0.5 | 3/8 | 70.3 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 820 | 425 | 71 | 7374.2 | 0.4～0.5 | 3/8 | 80.7 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 280 | 8-22 | 920 | 549 | 72 | 10652 | 0.5 | 3/8 | ||
| EG6K41W.J.FS-6 | 200 | 527 | 521 | 4 | 295 | 340 | 280 | 8-22 | 1010 | 549 | 72 | 16715 | 0.6 | 3/8 | 212 |
