上海深荣 G41F-UPVC塑料隔膜阀 塑料球阀 可非标定制

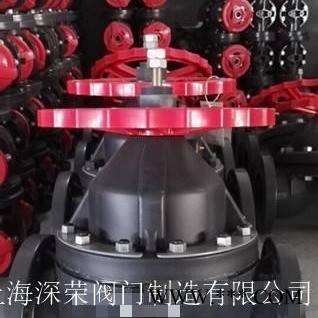

G41F法兰UPVC隔膜阀

产品简介：

 UPVC塑料隔膜阀G41F法兰UPVC隔膜阀/硬聚氯乙烯隔膜阀/UPVC法兰隔膜阀/UPVC塑料耐酸耐碱隔膜阀/耐酸耐碱UPVC隔膜阀适用于腐蚀介质的输送及截流、流量的调节，根据UPVC材质使用温度-10℃～70℃；过流部件采用UPVC注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门；密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当；采用螺杆升降结构，启闭力矩大，平稳性好。安装与使用：1、两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。2、顺时针方向旋手柄为关闭，反之开启。3、根据指示器位置可判断开启程度。HG、JIS、DIN、ANSI外形对照表(HG/T2643-94)：DN D1 D L b H n ￠HG JIS DIN ANSI HG JIS DIN ANSI HG JIS DIN ANSI HG JIS DIN ANSI15 95 65 70 65 60 125 110 130 110 14 125 4 4 4 4 14 15 14 1620 105 75 75 75 70 135 120 150 120 16 145 4 4 4 4 14 15 14 1625 115 85 90 85 80 145 130 160 130 16 148 4 4 4 4 14 19 14 1632 135 100 160 16 165 4 1840 145 110 105 110 100 180 180 200 180 16 215 4 4 4 4 18 19 18 1650 160 125 120 125 120 210 210 230 210 18 227 4 4 4 4 18 19 18 1965 180 145 140 145 140 250 250 290 250 22 286 4 4 4 4 18 19 18 1980 195 160 150 160 152 300 280 310 280 25 300 4 8 8 8 18 19 18 19100 215 180 175 180 190 350 340 350 340 25 407 8 8 8 8 18 19 18 19125 245 210 210 210 216 400 410 400 410 30 417 8 8 8 8 18 23 18 22150 280 240 240 240 240 460 480 480 480 30 576 8 8 8 8 23 23 23 22200 335 295 290 295 298 570 570 600 570 35 628 8 12 8 8 23 23 23 22250 395 350 355 350 362 680 680 730 680 38 776 12 12 12 12 23 23 23 22300 455 400 400 400 432 790 40 800 12 16 12 12 23 25 23 25主要零部件材质：NO 名称 材质1 螺柱 钢、不锈钢2 指示器 钢3 限位罩 AS4 卡簧 钢、不锈钢5 手轮 ABS、FRPP6 压紧螺母 FRPP、C-PVC、不锈钢7 衬环 PTFE8 阀杆螺母 钢、铜HT3009 阀杆 钢、不锈钢10 阀盖 FRPP、PVDF、C-PVC11 轴承 单向推力球轴承12 螺母 钢、不锈钢13 螺柱 钢、不锈钢14 阀体 FRPP、PVDF、C-PVC15 垫膜 EPDM、NBR16 隔膜片 FEP、(F46)、PTFE、PVDF17 销 钢、不锈钢18 阀瓣 铸铁、玻璃钢、PVDF、PPO1、第1、8、9项材质如用SUS-304或SUS-316为特殊规格2、UPVC隔膜阀上盖标准材质使用FRPP、如须使用PVDF上盖为特殊规格主要结构图：安装维护：1、塑料隔膜阀安装前应仔细核对管路的运行条件是否与本阀规定的使用范围相符，并应清洗内腔，以防止污物卡阻或损伤密封部件。2、衬里层和橡胶隔膜表面切勿涂刷油脂类物品，以防橡胶溶胀，影响隔膜阀使用寿命。3、隔膜阀或传动机构，不允许作起吊用，并严禁碰撞。4、操作隔膜阀时，不得借助于辅助杠杆，以防扭力过大而损伤驱动部件或密封部位。5、阀应存放在干燥通风的室内，严禁堆放，库存隔膜阀的两端通道必须封口，且启闭件应处于微开启状态。塑料原材料名称及适用温度：UPVC 硬聚氯乙烯 温度-10℃～70℃CPVC 氯化聚氯乙烯 温度-40℃～95℃RPP 增强聚丙稀 温度-20℃～90℃PVDF 聚偏二 温度-40℃～140℃PPH 聚丙烯 温度-20℃～95℃

上海深荣阀门主要生产销售【UPVC塑料隔膜阀G41F法兰UPVC隔膜阀/硬聚氯乙烯隔膜阀/UPVC法兰隔膜阀/UPVC塑料耐酸耐碱隔膜阀/耐酸耐碱UPVC隔膜阀】，备有大量库存现货以出厂价直销！我们直秉持“产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。

上海深荣阀门有限公司订货须知：

为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。

为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。

请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务

一、·提供产品名称与型号口径  G41F-UPVC塑料隔膜阀    是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。

二、为了保证用户的使用方便，我公司可提供   G41F-UPVC塑料隔膜阀    法兰，伸缩节及G41F-UPVC塑料隔膜阀  连接螺栓，并根据用户需要提供 G41F-UPVC塑料隔膜阀  易损配件。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！

如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。

欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。

注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
