| 品牌 : | 上海深荣 | 型号 : | G941J |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直动式 | 驱动方式 : | 手动 |
| 流动方向 : | 单向 | 用途 : | 截止 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 结构形式 : | 偏置板式 | 加工定制 : | 是 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 零部件及配件 : | 执行器 | 公称通径 : | DN200 |
| 种类 : | 浮球式 | 形态 : | 角式 |
| 作用对象 : | 水 | 主体材料 : | 碳钢 |
| 密封形式 : | 软密封型 | 外形 : | 中型 |
| 特性 : | 高频高介陶瓷 | 功能 : | 固定用陶瓷 |
| 微观结构 : | 多晶 | 原理 : | 真空过滤 |
| 样式 : | 立式 | 适用对象 : | 变压器油 |
| 滤料类型 : | 铜 | 过滤器类型 : | 管式 |
| 主体材质 : | 不锈钢 |

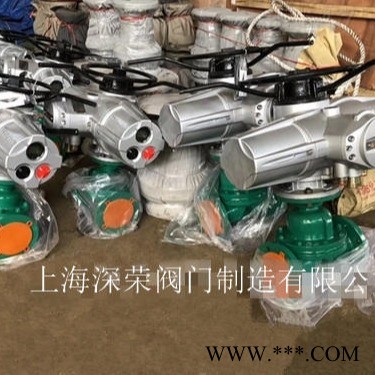

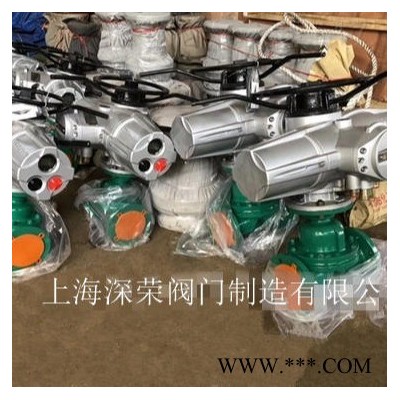

G941J电动堰式衬胶隔膜阀产品简介：
电动衬胶隔膜阀G941J电动衬胶法兰隔膜阀/电动堰式衬胶隔膜阀/电动直通衬胶隔膜阀/电动不锈钢衬胶隔膜阀/电动衬胶堰式隔 膜阀专用于控制非腐蚀性或般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。阀体采用铸铁、铸钢或不锈钢为材质，采用四氟或橡胶为膜片，阀体和膜片的紧密配合提供阀体密封和阀座密封，确保了管道内部和外部环境完全隔绝。以电压为信号电压可按要求，控制隔膜阀的开启或关闭，可选配智能调节型电装。由电动执行器和隔膜阀组成，用电动执行器来带动隔膜阀的开关，从而达到管道中的介质截断功能和接通。阀内部衬不同的材料，可抗不同程度的腐蚀介质。
技术参数：适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)压力等级：PN(MPa) 0.6、1.0、1.6设计与制造：GB122239结构长度：GB12221、JB1688法兰连接尺寸：GB4216、JB78
工作原理：电动衬胶法兰隔膜阀的开启和关闭是由电动执行器带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。
零件材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢阀盖：铸铁、球墨铸铁、碳钢、不锈钢衬里：无衬里、橡胶隔膜：橡胶阀瓣：铸铁、碳钢阀杆：碳钢电动装置：组合件产品测试：衬里层：电火花检测试验与检验按GB/T13297标准公称压力：PN（Mpa）阀体：PN×1.5密封：PN×1.1连接尺寸：DNmm公称压力MPa工作压力MPaL（mm）D（mm）D1（mm）n-φd（mm）f（mm）h（mm）型号 输出力矩 启闭时间15 0.6 0.6 125 95 65 4-14 220 135 105 75 4-14 225 145 115 85 4-14 2 4445 Z5-18/16 50 1732 160 140 100 4-18 2 457 Z5-18/16 50 2040 180 150 110 4-18 3 466 Z5-18/16 50 1450 210 165 125 4-18 3 480 Z10-18/16 50 2065 250 185 145 4-18 3 517 Z10-18/16 150 2880 300 200 160 4-18 3 539 Z10-36/25 100 16100 350 220 180 8-18 3 576 Z10-36/25 100 17125 400 250 210 8-18 3 634 Z15-18/25 150 32150 460 285 240 8-22 3 660 Z15-18/25 150 53200 0.4 570 340 295 8-22 4 860 Z20-18/25 200 53250 680 395 350 12-22 4 Z20-18/25 200 53300 790 445 400 12-22 4 1003 Z20-18/25 300 45350 900 505 460 16-22 4 ZD30-36a 300 45400 1000 565 515 16-25 4
上海深荣阀门主要生产销售【电动衬胶隔膜阀G941J电动衬胶法兰隔膜阀/电动堰式衬胶隔膜阀/电动直通衬胶隔膜阀/电动不锈钢衬胶隔膜阀/电动衬胶堰式隔膜阀】，备有大量库存现货以出厂价直销！我们直秉持“优质产品、合理价格、贴心服务”的理念，努力为客户提供高品质的产品和完善的售后服务。本文中所有文字、数据、图片仅供参考。
上海深荣阀门有限公司订货须知：
为了保证您使用的需要，在订货时请详细说明：阀门规格型号，零件材质，使用介质，使用温度，大流量，大流量压差。管路阀门连接标准，阀门驱动类型。
为了保证用户的使用方便，我公司可提供法兰，伸缩节及连接螺栓，并根据用户需要提供易损配件。
先请您根据现场阀门安装的法兰间距实际测量尺寸及安装条件或对照以上尺寸图自行进行工程方案设计。然后按要求认真填写《订货明细表》，作为订货原始依据提交我公司。如贵司没空填写也可以联系我们销售部口头提供，如需技术支持，请与我公司驻各地办事处或直接与公司工程部联系，我们愿竭诚为您服务
一、·提供产品名称与型号口径 G941J电动衬胶隔膜阀气动对夹蝶阀 是否带需要其它配件以便我们的为您正确选型的使用压力的使用介质的温度。
二、为了保证用户的使用方便，我公司可提供G941J电动衬胶隔膜阀 法兰，伸缩节及 G941J电动衬胶隔膜阀电动法兰蝶阀螺栓，并根据用户需要提供G941J电动衬胶隔膜阀 易损配件。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的深嵘阀门公司专家为您设计制造！
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供的服务。
欢迎国内外用户来函或光临我厂洽谈订货事宜，我厂可根据用户的需要进行新产品的研制，也可来图来料加工，保证质量，交货及时，服务周到。
注意事项：现场安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣！
