机械设备用三相异步电机YE3/YE4系列132KW/160KW/185KW/200KW/8极卧式

一、产品概述

       YE4系列(|P55三相异步电动机(机座号80~355)(以下简称：电动机)是效率达到标准lEC60034-30《单速三相笼型感应电动机效率分级》新版本中的IE4效率要求的低压全封闭自扇冷式鼠笼型三相异步电动机，其能效值完全达到《中小型三相异步电动机能效限定值及能效等级》标准GB18613中的能效1级要求，为目前能效的标准，能效由测量输入一输出功率的损耗分析法确定(按GB/T1032-2012中11.3的规定)。

      该产品可应用于国民经济各个领域，如机床、水泵、风机、压缩机，也可适用于运输、搅拌、印刷、农机、食品等各类动力传输系统。

      电动机的安装尺寸和功率等级符合IEC，与德国DN42673标准一致，其外壳防护等级为IP55，冷却方式为IC411，连续工作制(S1)。采用F级绝缘结构，但全系列温升按B级考核；并要求考核负载噪声。

     电动机额定电压380V，额定频率50Hz，功率范围0.75~375kW，包括2极、4极和6极电机。功率在3kW及以下者为Y接法，其它功率均为△接法。电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；低环境空气温度为-15℃。当电动机在海拔超1000m或环境空气温度高于或低于40℃下使用时，按旋转电机标准GB755的要求进行修正。

       H80~160机座号为全封闭轴承结构，H180及以上机座号为开启式轴承，前、后轴承带不停机加注装置。电动机带防冷凝排水孔。电动机常规电线盒为顶出线，也可根据用户要求做成右侧出线、左侧出线。接线盒可旋90°和180°，方便用户不同位置出线。

二、节电计算方法

        YE3与YE4节能数据对比分析 ：

        以YE3-2808-4  75KW与YE4-280S-4  75KW举例说明：

       （一）性能数据

       （二）75KW时每天平均理论节电分析：(电机每天按24小时不停机运行)

                1、YE2-280S-4运行在75KW时每天用电量：  T1=75/0.94×24=1914.9度

                2、YE3-280S-4运行在75KW时每天用电量：  T2=75/0.95×24=1894.7度

                3、YE4-280S-4运行在75KW时每天用电量：  T3=75/0.96×24=1875度

                4、YE3-280S-4比YE2-280S-4每天节电量： T1-T2=1914.9-1894.7=20.2度

                5、YE4-280S-4比YE2-280S-4每天节电量： T1-T3=1914.9-1875=39.9度

                6、YE4-280S-4比YE3-280S-4每天节电量： T2-T3=1894.7-1875=19.7度

          (三) 75KW时年平均理论节电分析：(电机每年按350天运行）

                  YE3-2805S-4比YE2-280S-4年节约电量=(T1-T2)×350=20.2×350=7070度

                  YE4-280S-4比YE2-280s-4年节约电量=(T1-T3)×350=39.9×350=13965度

                  YE4-280S-4比YE3-2805-4一年节约电量=(T2-T3)×350=19.7×350=6895度

                  注：以上核算是以该设备一天24小时运行，一年运行350天为基础来计算。

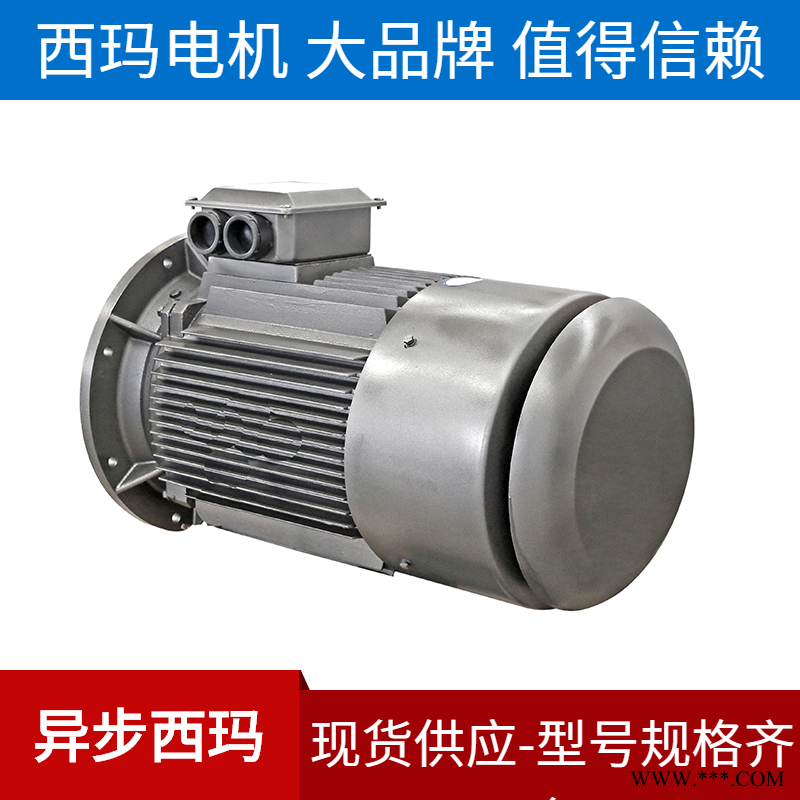

三、产品实物图展示

图1

图2

图3

四、订货须知

       (1)订货时请注明电动机型号、功率、转速、电压、频率、安装型式、接线盒位置、海拔高度、环境温度、传动形式(是联轴器，还是皮带轮)。

       (2)对于315KW,2极电机及以上还须注明电机的旋转方向。常规电机由轴伸端视之，为顺时针旋转。

       (3)如用户有特殊要求，经双方协议确定。还可供应其它特殊规格电动机：

           a)特殊频率和电压，如60Hz,415V，220/380V等。

           b)双轴伸和其它特殊轴伸尺寸。

           c)增加测温装置。在绕组中增加热敏电阻PTC或PT100测温元件热电阻。前、后轴承可增加。

           d)绕组增加防潮加热带。

           e)湿热带型(TH)、户外、化工防腐蚀型。

           f)H级绝缘。

       (4)本样本仅供用户参考，如有更改恕不另行通知。

五、售后服务

　    本产品按相关标准生产，期为一年。期内，若产生质量问题，接到用户通知后，立即做出如何处理的明确答复；需要派服务人员时，500公里以内，24小时到达现场，500—1000公里内，48小时到达现场，1000公里以上，56小时到达现场（除不可抗拒因素外）。
交货日期：
高压电机因产品结构不同，低压2P-200kw、4P—315kw、6P—200kw以下电机均有。其他低压电机订货周期要20天，高压电机要30天，订货时，另附电机合同，以订金到账为合同生效，交货前付清余款，全款到发货。

其他说明：
1.由于其他渠道同时销售，请在拍前确认是否或发货周期。
2.由于产品比较重，默认物流方式为汽车托或其他物流方式运并只到达货运部提货网点，需买家自提，若需送货上门，请另外提出。
