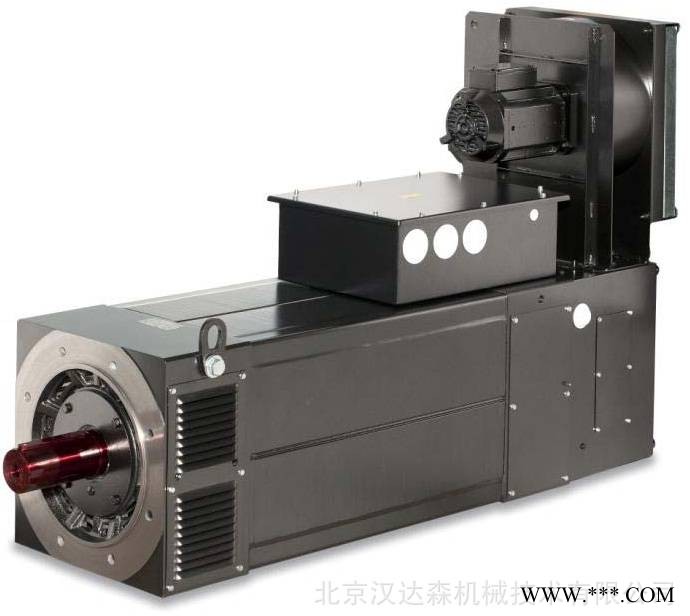

意大利OEMER 三相异步电机HQL 80L

意大利OEMER 三相异步电机HQL 80L

OemerHQL/HQLa系列电机

交流三相方框异步电动机

Esecuzione 执行版本 大功率感应电机，仅适用于逆变器负载应用。

（不允许在没有逆变器的情况下直接在线连接）。

轴高: 80、100、132、160、180、225、280、355mm

功率: 0.55…1,115kW

扭矩: 7…6,700Nm

重量: 20…3100kg

极数: 4 , 6 1)

额定速度: 500, 580, 750, 1000, 1250, 1500, 1800, 2200, 2600rpm

供电电压: 330 - 400…460Vac - 690Vac 仅适用于规格 280/355

电气连接: No.3 或 6 端子，（三角形/星形连接仅适用于一些尺寸）放入铝/钢接线盒中。

绝缘等级: F，温升 cl.F

热保护: PTO (klixon) 作为标准，PTC*, KTY84-130*, PT100* on要求

安装结构: Bauform B3、B5、B35，+ 其他垂直和水平安装

防护等级: HQL：IP 54、IP 55* - HQLa：IP 23S – HQLaW IP 55

冷却类型

HQL 尺寸 80…160：IC 416 轴流风扇 1-ph 230V 50/60Hz

HQL 尺寸 180…355：IC 416 径向风扇 3-ph 400/440V 50/60Hz

HQLa：IC 06 径向风扇 3-ph 400/440V 50/60Hz 带过滤器

振动度 R, S*

平衡方法：半键，全*键或无*键根据要求

室温：-20…+40°C

颜色：RAL 7037（灰色）

定子材料： 磁钢

盖板材料： 框架 80…160 铝，框架 180…355 铸铁

法兰材料： 框架 80…160 铝，框架 180…355 铸铁

轴钢： C45 – 39NiCrMo 应要求提供

标准位置： 顶部安装，侧面* 根据要求安装

可能的选项编码器、PTC、KTY84-130、PT100、径流式风扇、驻车制动器、

Disponibilità 可用性 可用性 1500rpm B35 通常有现货

Tempo di consegna 交货时间 交货时间 从现货到 12 周大小和选项取决于。

OEMER三相异步电机LQ系列优点：

▪ 给予轴的高功率/扭矩

▪ 现代且特别精致的设计

▪ 高动态和旋转速度

▪ 非常小的整体尺寸

▪ 可用于恶劣的环境条件

▪ 极其安静的操作

▪ 高性能

▪ 多种选择

OEMER 液冷逆变器用三相异步电动机LQ系列

OEMER LQ系列设计包括由压铸铝合金制成的外壳，集成了使用强制循环液体冷却的电机热交换器系统。

具有规则形状的紧凑型电机适合集成到机器结构中，即使在不利温度和污染空气的环境条件下，也没有显着的性能降额。

OEMER LQ 电机的特点：

轴上的高功率/扭矩

线性设计

高转速动态电机

紧凑的尺寸

可用于腐蚀性环境

安静

效率

OEMER LQ电机使用行业：

食品

机械和金属制品

加工塑料

纺织品

钢铁

印刷作品

运输和牵引

OEMER LQ电机使用领域：

塑料、橡胶和食品挤出机

金属加工机

注塑机

纸和纸板生产线

机床及配件

印刷机

电机和变速器测试系统

电力牵引和推进

OEMER液冷逆变器用三相异步电动机LQ系列通用参数：

液冷电机，仅适用于逆变器应用。（不允许在没有逆变器的情况下直接在线连接）

轴高： 100、132、160、180、225、280mm

功率： 3.2…456kW

扭矩： 40…2660Nm

重量： 60…1700kg

极数： 4

基本转速： 580、1000、1500、1800、2200、2600rpm

电源电压： 360…460Vac（驱动电源，不用于直接在线连接）

接线方式：  星形，三角

电气连接： 3 或 6 个端子铝/钢接线盒

振动度： R、S

防护等级：IP 54 IP55

冷却方式：IC 9W7

平衡方式： 半键、全键或无键可按要求

环境温度： -20…+60°C

定子材料： 铝

覆盖材料： 铸铁

轴钢： C45 – 39NiCrMo 应要求提供

接线盒位置： 标准位置顶部安装，根据要求侧面安装

可用选项： 编码器、PTC、KTY84-130、PT100、径向风扇、驻车制动器、绝缘轴承、高速轴承、空间加热器

产品型号及技术参数

OemerHQL 80S

OemerHQL 80M

OemerHQL 80L

OemerHQL 80P

OemerHQL 80X

OemerHQL 100S

OemerHQL 100M

OemerHQL 100L

OemerHQL 100P

OemerHQL 100X

OemerHQL 132S

OemerHQL 132M

OemerHQL 132L

OemerHQL 132P

OemerHQL 132X

OEMER LQ 100M

OEMER LQ 100L

OEMER LQ 100X

OEMER LQ 132S

OEMER LQ 132L

OEMER LQ 132P

OEMER LQ 132X

OEMER LQ 160M

OEMER LQ 160L

OEMER LQ 160P

OEMER LQ 160X

OEMER LQ 180M

OEMER LQ 180L

OEMER LQ 180X

OEMER LQ 225L

意大利OEMER 三相异步电机HQL 80L
