| 品牌 : | GH/工恒 | 型号 : | U41SM |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 公称通径 : | DN15-600 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 类型(通道位置) : | 二通式 |
| 密封材料 : | PTFE |

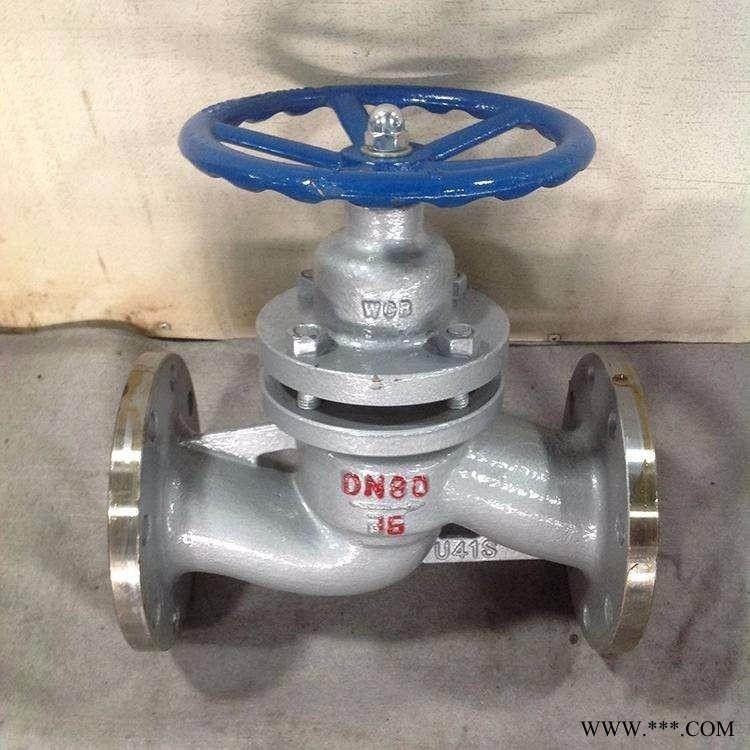

U41SM法兰柱塞阀
一、产品概述：
U41SM法兰柱塞阀的结构特点是由一个不锈钢柱塞和上下两个富有弹性的密封环，以及能保持上下密封环固定距离的金属框架组成，柱塞犹如瓶塞一般地插入两密封环中形成圆柱形接触密封，其密封面积之大是传统截止阀无法可比的，密封效果特佳，上密封环防止外泄漏，下密封环起内密封作用，若久用之后出现渗漏时，可通过调节阀盖上固定螺栓的压力（先将阀口处于关闭状态）使密封环端面上的密封比压增加，导致经向分力增加，使之泄漏的密封环重机关报恢复密封，我厂经过多次过盈密批配合的密封试验，确定了合理的过盈密封值，经往复运动百万次，仍能完全可靠地提供良好的密封效果。专业生产U41SM法兰柱塞阀 手动柱塞阀 碳钢柱塞阀
二、结构特点
1、流道：直通式
2、阀体、阀盖为铸钢或铸钢件，柱塞、阀杆、隔离环为不锈钢。密封圈为柔性石墨或聚四氟乙烯
3、密封环、隔离环由阀体和阀盖连接螺栓、螺母、弹簧垫压紧
4、靠柱塞外径与密封环内经实现密封
5、该阀启闭速度较慢
三、产品用途
柱塞阀由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，具有经受长期高温、高压而不丧失弹性，所以密封性能可靠，经久耐用，适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。
四、阀体材料
铸钢 | 铸铁 | 不铁钢 | 含钼不铁钢 |
WCB | HT200 | CF8（304） | CF8M（316） |
五、密封圈材料
上密封圈材料 | 下密封圈材料 |
加柔性石墨（PTFE） | 加柔性石墨（PTFE） |
六、主要结构尺寸
1.6MPa U41SM-16Z U41SM-16C U41SM-16P/R | ||||||||||||||||
公称通径 DN(mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
主要外 | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 | 698 | 787 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | 375 | 435 | |
14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | 30 | 34 | ||
Z-φd | 4-φ14 | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | 8-φ18 | 8-φ18 | 8-φ23 | 12-φ23 | 12-φ25 | 12-φ25 | 16-φ25 | |
H | 133 | 140 | 165 | 180 | 200 | 226 | 267 | 300 | 340 | 388 | 410 | 498 | 580 | 985 | 110 | |
重量 | kg | 3.6 | 4.5 | 6 | 8.8 | 12 | 16 | 22 | 30 | 42 | 62 | 88 | 155 | 240 | 330 | 540 |
