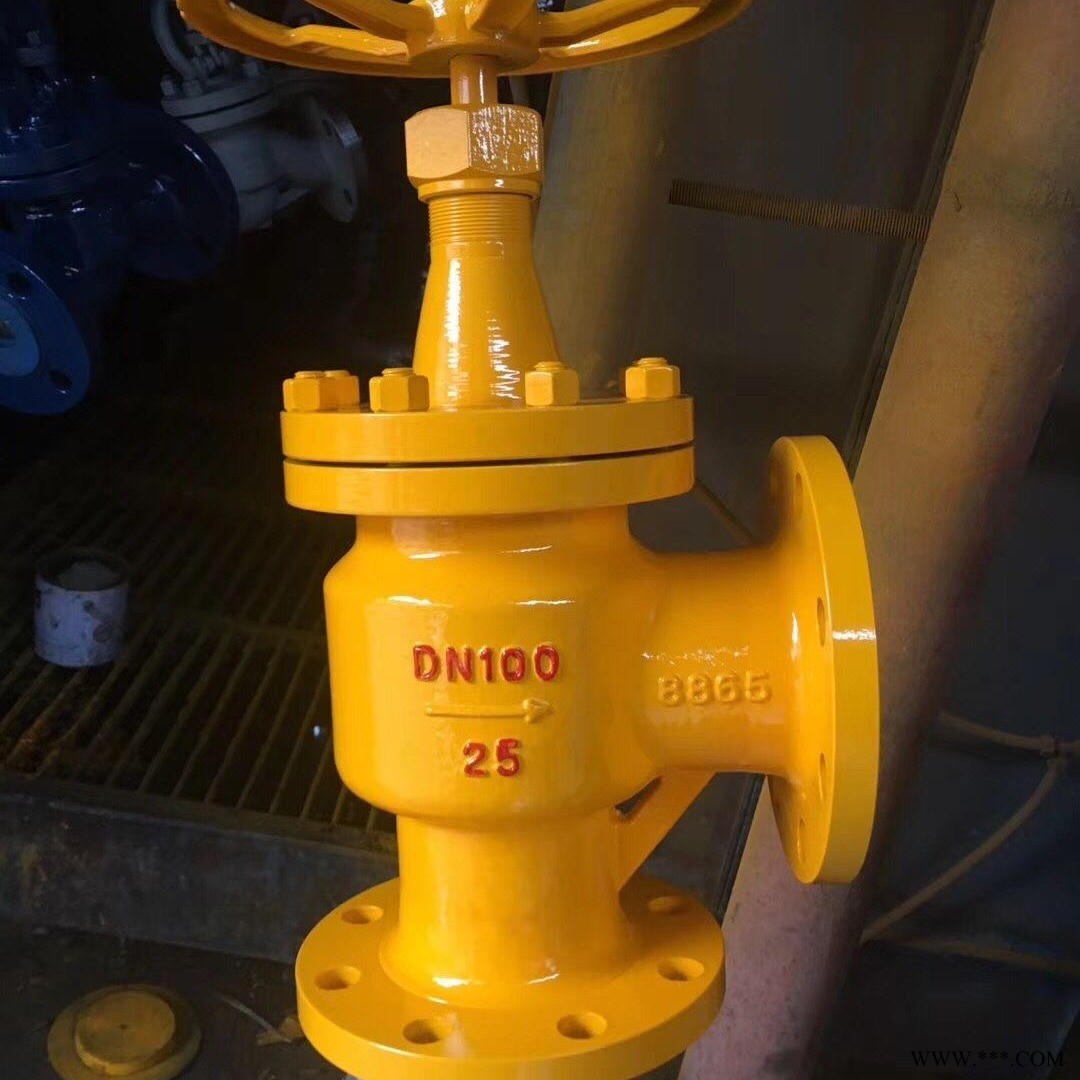

上欧品牌柱塞阀 U44SM角式柱塞阀 UJ44H-16C．P．R|目前最新的【供应专区】

品牌 :	浙江上欧阀门	型号 :	U44SM角式柱塞阀 UJ44H-16
材质 :	铸铁	连接形式 :	法兰
公称通径 :	15-400	适用介质 :	水、蒸汽、油品（C）类（P）、
压力环境 :	1.6 2.5 4.0 6.4 10.0	工作温度 :	≤425
标准 :	GB12233-89、12235-89	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	配件
用途 :	调节	类型(通道位置) :	二通式
密封材料 :	PTFE

【简单介绍】

品牌	浙江上欧阀门

U44SM角式柱塞阀它主要是将柱塞结构引到角式阀体中,在上、下密封环之间增加一个支架,并使阀盖顶压在上密封环上,通过阀盖上的螺栓、螺母的调节,来达到柱塞与密封环、密封环与阀体内壁之间的有效密封,同时采用PIFE材料制成密封环,以提高阀体的耐温性。

【详细说明】

U44SM角式柱塞阀简介

栓塞式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。柱塞截止阀由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中

U44SM角式柱塞阀与直通式柱塞阀的工作原理

完全相同，只不过是安装在管线中的位置不同，因而石油、化工、化肥、制药等长输管线中有不少的拐角转弯处，正好装在这个部位，这样不但减少了接管弯头，安装方便，省工、省料等特点。本实用新型属于角式截止阀的一种改进。它主要是将柱塞结构引到角式阀体中,在上、下密封环之间增加一个支架,并使阀盖顶压在上密封环上,通过阀盖上的螺栓、螺母的调节,来达到柱塞与密封环、密封环与阀体内壁之间的有效密封,同时采用PIFE材料制成密封环,以提高阀体的耐温性。它具有结构简单,使用寿命长,关闭可靠,检修、更换方便等优点。

◆ 产品特点
1、在阀门中柱塞与密封采用过盈配合，通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜了外泄漏
2、由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命
3、本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种

◆执行标准

设计标准： GB12233-89、12235-89
结构长度：GB12221-89
法兰连接：GB79-59、GB113.1～9113.26
传动方式：手动
试验与检验：ZBJ160006、GB4981
◆性能规范

公称压力	1.6	2.5	4.0	6.4	10.0
壳体试验压力（MPa）	2.4	3.75	6.0	9.6	15.0
高压密封试验压力（MPa）	1.76	2.75	4.4	7.04	11.0
低压气密封试验压力（MPa）	0.5～0.7
适用介质	水、蒸汽、油品（C）		类（P）、类（R）
适用温度（℃）	≤425		≤200

外形尺寸

DN（mm）/ 尺寸（mm）	U44SM-16C（P） UJ44H-16C．P．R
DN（mm）/ 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	220	250	280	300	320	370	420	440	530	610	730	850	970	1100
W	100	100	120	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	215	245	280	335	405	460	520	580
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525
D2	45	55	65	78	85	100	120	135	155	188	210	265	295	375	435	485
b	12	12	12	13	13	13	15	17	17	19	21	23	27	28	30	32
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-25	12-25	16-25	16-30

外形尺寸

DN（mm）/ 尺寸（mm）	U44SM-25（P） UJ44H-25C．P．R
DN（mm）/ 尺寸（mm）	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	90	95	100	105	115	125	145	155	175	200	225	275	325	375	425	475
H	190	210	230	260	260	290	320	370	420	460	530	610	730	850	970	1100
W	100	100	110	140	160	180	200	240	280	320	350	400	520	640	760	900
D	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610
D1	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550
D2	45	55	65	78	85	100	120	135	160	188	218	282	345	408	465	535
b	14	14	14	15	15	170	19	19	21	25	27	31	33	36	40	44
Z-φd	4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-23	8-25	8-25	12-25	12-30	16-30	16-34	16-34

安装指导

栓塞式截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。栓塞式截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。柱塞截止阀由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。

二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属截止阀系列，感谢您访问我们上欧阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
