| 品牌 : | 浙江上欧阀门 | 型号 : | U11SM丝扣柱塞阀 |
| 材质 : | 铸铁 | 连接形式 : | 螺纹 |
| 公称通径 : | 15-50 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 美标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 用途 : | 调节 | 类型(通道位置) : | 二通式 |
| 密封材料 : | PTFE |
【简单介绍】
| 品牌 | 浙江上欧阀门 |
|---|

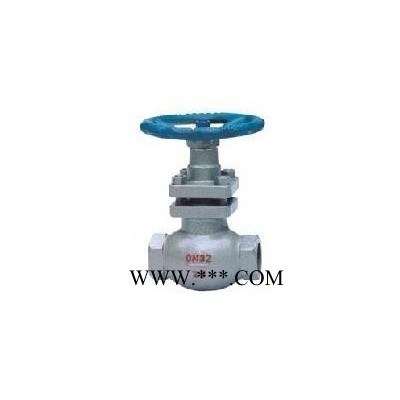

U11SM丝扣柱塞阀柱塞与密封环间采用过盈配合，通过调节阀盖中法兰调节螺柱，使密封环压缩所产生侧向力与阀体中孔面及柱塞外圆密封。由于弹性强、耐磨性高的无毒新型密封材料具有自动补偿任何因热膨胀引起的变化，从而保证了阀门密封性，杜 了内外泄漏。
【详细说明】
一、U11SM丝扣柱塞阀简述 内螺纹柱塞阀阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品等行业。内螺纹柱塞阀无需保养，是跑、冒、滴、漏的克星。其原理是由手轮旋转通过阀杆带动柱塞在孔架中间上下往复运动来完成启闭功能。 验项目实验介质实验压力压强实验水1.5PN高压密封实验水1.1 PN低压气密封实验气0 5-0.7MPa内螺纹柱塞阀在阀门中术柱塞与密封环间采用过盈配合，通过调节阀盖中法兰调节螺柱，使密封环压缩所产生侧向力与阀体中孔面及柱塞外圆密封。由于弹性强、耐磨性高的无毒新型密封材料具有自动补偿任何因热膨胀引起的变化，从而保证了阀门密封性，杜 了内外泄漏。同时内螺纹柱塞阀阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品等行业。 |
材料明细
| 柱塞阀零件 | GB材料 | ASTM材料 | |||
| 铸铁系列 | 碳钢系列 | 不锈钢系列 | 碳钢系列 | 不锈钢系列 | |
| 阀体 | HT200 | WCB | CF8 | A216 WCB | A351 CF8 |
| 密封圈 | 聚四氟乙烯、石墨 PTFE、Graphite | ||||
| 孔架 | HT200 | WCB | CF8 | A216 WCB | A351 CF8 |
| 柱塞 | HT200 | WCB | CF8 | A216 WCB | A351 CF8 |
| 阀杆 | 1Cr13 | 1Cr13 | 0Cr18Ni9(F304) | A276 410 | A276 304 |
| 双头螺柱 | 35 | 35CrMoA | 0Cr18Ni9(F304) | A193 B7 | A193 B8 |
| 六角螺母 | A3 | 35 | 0Cr18Ni9(F304) | A194 2H | A194 8 |
| 弹簧垫圈 | 65Mn | 65Mn | 0Cr18Ni9(F304) | 65Mn | A276 304 |
| 阀盖 | HT200 | WCB | CF8 | A216 WCB | A351 CF8 |
| 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | B148 UNS C95600 | B148 UNS C95600 |
| 手轮 | QT400-17 | QT400-17 | QT400-17 | A197 | A197 |
| 手轮螺母 | 35 | 35 | 0Cr18Ni9(F304) | A307 | A182 F304 |
二、U11SM丝扣柱塞阀主要连接、结构尺寸
DN（mm） | UJ11-UJ11SM-15、25、40C、P、R | |||||
15 | 20 | 25 | 32 | 40 | 50 | |
L | 90 | 100 | 120 | 140 | 170 | 200 |
H | 120 | 140 | 165 | 175 | 195 | 213 |
H1 | 148 | 175 | 205 | 215 | 246 | 268 |
W | 80 | 100 | 120 | 140 | 160 | 180 |
G | 1/2’’ | 3/4” | 1” | 11/4” | 11/2” | 2” |
L1 | 14 | 16 | 18 | 20 | 22 | 24 |
S | 32 | 36 | 46 | 55 | 65 | 80 |
重量（千克） | 1．5 | 2.5 | 3.5 | 5.5 | 8.5 | 12 |
结构图
更新柱塞阀的方法：
当阀盖上的螺栓已拧到底仍不能消除渗漏现象时，就需要更新柱塞阀了。这时讲“更新”不必要将泄漏的柱塞阀阀门阀体从管道上分离下来，而是用新密封环替换旧密封环。只用几个简单的工具如扳手、起子就可以进行了，具体步骤如下：
1、切断上游流体，使待修阀门不再有流体通过，全部开启阀门。
2、拆下螺栓，朝关闭方向旋转手轮，将阀盖带出;
3、重新装上螺栓，将阀盖绕阀杆转一角度，使阀盖法兰底面对着螺栓头;
4、反方向旋转手轮，让阀盖抵在螺栓上，朝关闭的方向旋转手轮直到柱塞阀拔脱上密封环;
5、用起子起出上密封环，金属支架和下密封环。
6、察看柱塞阀是否损坏，檫洗干净阀腔密封面和柱塞外表面后，用新密封环代替旧密封坏，按照下密封环、金属支架、上密封环的顺序装入阀体内;
7、将柱塞阀连同阀盖、阀杆等一起到位，朝开启方向旋启手轮，将阀盖端面压在上密封环上，拧上螺栓，将阀门关到底，逐个对角拧紧螺栓。
8、按照“新柱塞阀启用的要点”进行。到此，更换密封环过程就结束了，柱塞阀又恢复如新，以 短的时间， 低的费用，又使您节省了成本。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请柱塞截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属柱塞阀选型，感谢您访问我们上欧阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
