| 品牌 : | 上欧 | 型号 : | BU941SM |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 公称通径 : | 15∽200mm | 适用介质 : | 水、蒸汽、油品 |
| 压力环境 : | 1.6∽4.0MPa | 工作温度 : | ≤350℃ |
| 标准 : | 美标 | 流动方向 : | 双向 |
| 驱动方式 : | 电磁 | 零部件及配件 : | 配件 |
| 用途 : | 调节 | 类型(通道位置) : | 二通式 |
| 密封材料 : | FKM |
【简单介绍】
| 品牌 | 浙江上欧阀门 |
|---|
BU941SM电动保温柱塞阀广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。
【详细说明】

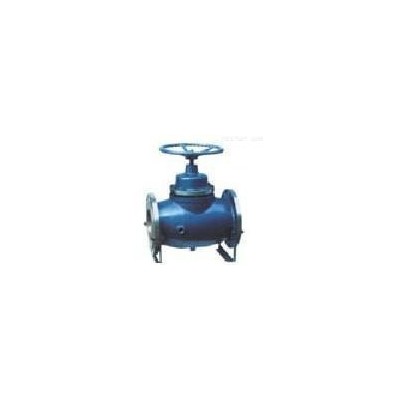

【BU941SM电动保温柱塞阀】简介BU41S保温柱塞式阀专业生产厂家，由本厂自主研发生产的【柱塞阀】质量可靠、价格合理、售后服务完善。『保温柱塞阀』适用于各种轻重工业及楼宇管道!【柱塞阀】广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。 |
【BU941SM电动保温柱塞阀】主要技术参数：
型号 | BUJ41 BU41SM系列 |
公称通径 | 15∽200mm |
公称压力 | 1.6∽4.0MPa |
适用温度 | ≤350℃ |
适用介质 | 水、蒸汽、油品 |
材质 | 酸碱介质 |
主要性能：
工作温度 | ≤350（℃） | 压力环境 | 1.6-4.0（Mpa） |
适用介质 | 水、蒸汽、油品 | 公称通径 | 15-200（mm） |
材质 | 铸钢 | 连接形式 | 法兰 |
产品别名 | 保温柱塞阀 | 适用范围 | 应用于国防、科研、航天、真空设备、电子、机械、冶金、能源、环保、生物医药、制冷、食品等各种领域 |
型号 | BU41S | 品牌 | 欧亚 |
主要连接尺寸1：
公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
主要外形尺寸及连接尺寸（mm） | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 | 320 | |
b | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 | 30 | |
Z-φd | 4-φ14 | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | 8-φ18 | 8-φ18 | 8-φ23 | 12-φ23 | 12-φ30 | |
H | 133 | 140 | 165 | 180 | 200 | 226 | 267 | 300 | 340 | 388 | 410 | 498 | 580 | |
重量 | kg | 3.6 | 4.5 | 6 | 8.8 | 12 | 16 | 22 | 30 | 42 | 62 | 88 | 155 | 240 |
主要连接尺寸2：
公称通径DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
主要外形尺寸及连接尺寸（mm） | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 650 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 300 | 360 | 425 | |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 310 | 370 | |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 | 188 | 218 | 278 | 332 | |
b | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 28 | 30 | 34 | 36 | |
Z-φd | 4-φ14 | 4-φ14 | 4-φ14 | 4-φ18 | 4-φ18 | 4-φ18 | 8-φ18 | 8-φ18 | 8-φ23 | 8-φ25 | 8-φ25 | 12-φ25 | 12-φ30 | |
H | 133 | 140 | 165 | 180 | 200 | 230 | 230 | 300 | 340 | 388 | 410 | 498 | 580 | |
重量 | kg | 3.6 | 4.5 | 6 | 8.8 | 12 | 16 | 22 | 30 | 42 | 70 | 95 | 180 | 260 |
更新柱塞阀的方法：
当阀盖上的螺栓已拧到底仍不能消除渗漏现象时，就需要更新柱塞阀了。这时讲“更新”不必要将泄漏的柱塞阀阀门阀体从管道上分离下来，而是用新密封环替换旧密封环。只用几个简单的工具如扳手、起子就可以进行了，具体步骤如下：
1、切断上游流体，使待修阀门不再有流体通过，全部开启阀门。
2、拆下螺栓，朝关闭方向旋转手轮，将阀盖带出;
3、重新装上螺栓，将阀盖绕阀杆转一角度，使阀盖法兰底面对着螺栓头;
4、反方向旋转手轮，让阀盖抵在螺栓上，朝关闭的方向旋转手轮直到柱塞阀拔脱上密封环;
5、用起子起出上密封环，金属支架和下密封环。
6、察看柱塞阀是否损坏，檫洗干净阀腔密封面和柱塞外表面后，用新密封环代替旧密封坏，按照下密封环、金属支架、上密封环的顺序装入阀体内;
7、将柱塞阀连同阀盖、阀杆等一起到位，朝开启方向旋启手轮，将阀盖端面压在上密封环上，拧上螺栓，将阀门关到底，逐个对角拧紧螺栓。
8、按照“新柱塞阀启用的要点”进行。到此，更换密封环过程就结束了，柱塞阀又恢复如新，以 短的时间， 低的费用，又使您节省了成本。
订货须知：
一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的夹套保温柱塞阀型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属保温阀门选型，感谢您访问我们上欧阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它减压阀类产品的信息可以点击减压阀查看。
