上欧阀门有限公司

联系人：邓义总经理(先生)

联系手机：

联系固话：

联系地址：浙江省温州市瓯北安丰工业区

【友情提示】：来电请说明在51泵阀网看到我们的，谢谢！

商品信息

基本参数

品牌：	浙江上欧阀门
所在地：	浙江温州市
起订：	≥1 件
供货总量：	6910 件
有效期至：	长期有效

详细说明

品牌 :	浙江上欧阀门	型号 :	U41SM-150Lb
材质 :	铸钢	连接形式 :	法兰
公称通径 :	15-400	适用介质 :	水、蒸气、石油
压力环境 :	PN1.6－10	工作温度 :	≤425℃
标准 :	美标	流动方向 :	单向
驱动方式 :	手动	零部件及配件 :	配件
用途 :	截止	类型(通道位置) :	二通式
密封材料 :	橡胶

【简单介绍】

品牌	浙江上欧阀门

API美标柱塞阀当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。

【详细说明】

一、API美标柱塞阀结构及工作原理：

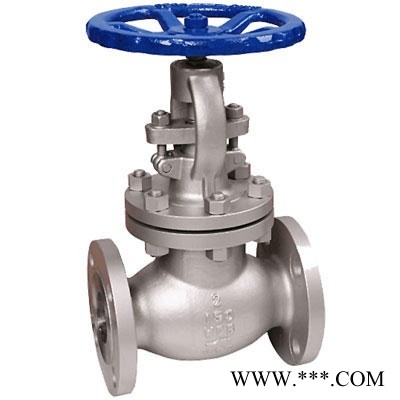

本阀门全部采用美国国家标准（ANSl）及美国石油学会标准（APl）的连接、结构尺寸，内件采用国际（GB）尺寸。UJ41H美标API柱塞截止阀结构及特点 UJ41H美标柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成（如图）。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
  API美标柱塞阀的安装和维修
    ●本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
    ●本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
    ●经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
    ●不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。

三、应用规范：

设计与制造	柱塞阀、柱塞阀截止阀、GB12235，柱塞闸阀GB12234
结构长度	国标GB12221、部标JB97、美标ANSI、B16.10
法兰结构尺寸	JB81-59、HB5010-58、HG20592 20635、ANSI、B16.5
检查和试验	按GB/T13927-1992或IBJ16006-1990、API598之规定

四、UJ41H/Y/W性能规范：

阀体材料	适用温度	适用介质	范围压力
铸钢	≤425℃	水、蒸气、石油	PN1.6－10
不锈钢	≤300℃	、	PN1.6－10
含钼不锈钢	≤300℃	氮、氢、氨、尿素	PN1.6－10
蒙乃尔	≤300℃	氢、酸	PN1.6－10
铬钼矾钢	≤600℃	蒸气、石油	PN1.6－10

API美标柱塞阀外形尺寸

DN（mm）/ 尺寸（mm）	UJ41H（Y）-150Lb U41SM-150Lb
DN（mm）/ 尺寸（mm）	1/2″	3/4″	1″	11/4″	11/2″	2″	21/2″	3″	4″	5″	6″	8″	10″	12″	14″	16″
L	108	117	127	140	165	203	216	241	292	356	406	495	622	698	787	914
H	170	190	210	250	270	300	340	380	420	450	540	640	740	850	970	1100
DO	100	100	120	140	160	180	200	240	270	310	340	400	520	640	760	900
D	89	98	108	117	127	152	178	190	229	254	279	343	406	483	533	597
D1	60.5	70	79.5	89	98.5	120.5	139.5	152.5	190.5	216	241.5	298.5	362	432	476	540
g	35	43	51	64	73	92	105	127	157	186	216	270	324	381	413	470
b	10	111	12	13	15	16	18	19	24	24	26	29	31	32	35	37
Z-φd	4-15	4-15	4-15	4-15	4-15	4-19	4-19	4-19	8-19	8-22	8-22	8-22	12-25	12-25	12-29	16-29
