| 品牌 : | 美国FAWKES福克斯 | 型号 : | DN15-DN300 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 公称通径 : | DN15-DN300 mm | 适用介质 : | 蒸汽 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 美标 | 流动方向 : | 单向 |
| 驱动方式 : | 蒸汽 | 零部件及配件 : | 阀杆 |
| 用途 : | 调节 | 类型(通道位置) : | 直通式 |

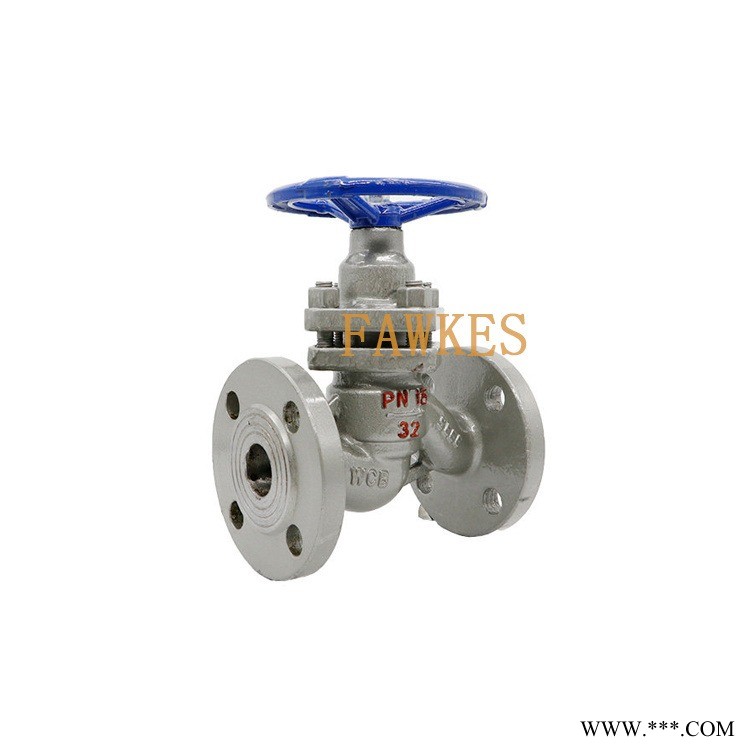

福克斯（FAWKES）进口蒸汽柱塞阀结构特点：
柱塞阀(Plunger Valve）柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。其特点密封环弹性强、耐磨性高，密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。
福克斯（FAWKES）进口蒸汽柱塞阀结构原理：
柱塞阀的关闭是由不锈钢柱塞、上下两只弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不会发生泄漏。
蒸汽柱塞阀流量曲线
福克斯（FAWKES）进口蒸汽柱塞阀材质表
| 公称压力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | | |
| 密封试验压力（MPa） | 1.76 | 2.75 | 6.0 | 7.1 | 11.0 | ||
| 壳体试验压力（MPa） | 2.4 | 3.75 | 4.4 | 9.6 | 15.0 | ||
| 适用温度（℃） | ≤180℃、≤250℃、350℃ | ||||||
| 规格（mm） | DN15-DN300 | ||||||
| 材料 | 阀体、柱塞、阀盖、支架 | QT450、WCB,不锈钢304/316 | |||||
| 填料 | 柔性石墨，聚四氟乙烯 | ||||||
| 手轮 | QT450-10 | ||||||
| 阀杆螺母 | ZCuA110Fe3 | ||||||
| 阀杆 | 2Cr13，304SS | ||||||
| 垫片 | 柔性石墨 | ||||||
