| 品牌 : | 中特 | 型号 : | BU41S |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 公称通径 : | 50-2000 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 类型(通道位置) : | 直通式 |
| 密封材料 : | 不锈钢 |

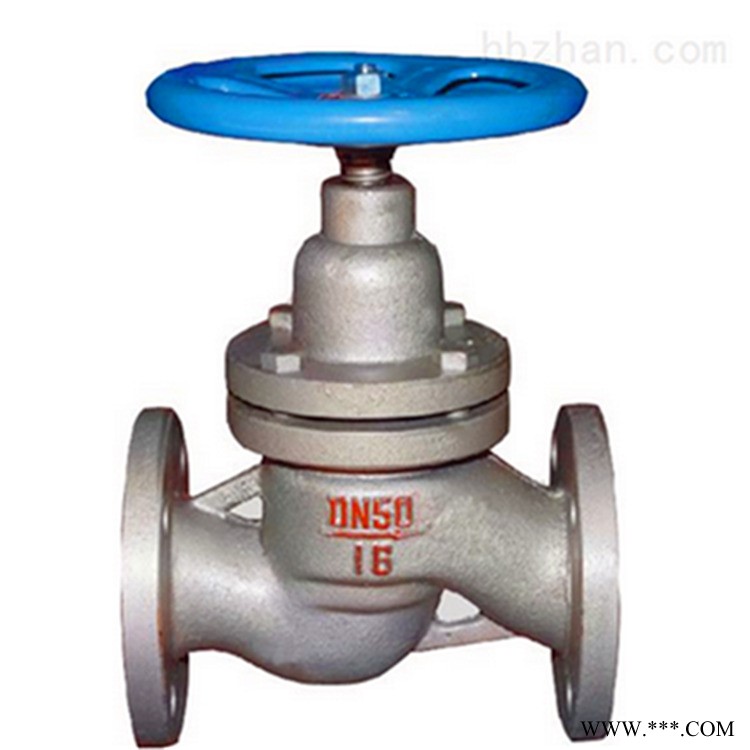

法兰保温柱塞阀是由阀体、阀杆、阀盖、孔架、柱塞、密封环、手轮等一些零部件组成的。当手轮旋转时，通过阀杆带动柱塞在孔架中间上下来回运动zui终来完成阀门开启与关闭的功能。
详细介绍
法兰保温柱塞阀在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓的工作，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性能，并杜 了内外泄漏的问题，同时阀门开启力矩小，能实现阀门迅速开启和关闭。柱塞阀的关闭由一个不锈钢柱塞、上下两只富有弹性密封圈及一个金属隔框组成的，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入密封圈，截断流道；开启时，柱塞虽然脱离下密封圈 ，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。由于柱塞表面是经过高精度外圆磨床加工而成的，加上密封环采用弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用。从而提高了柱塞阀的使用寿命。
产品主要性能参数
型号规格 | 公称压力 PN（MPa） | 试验压力ps（MPa） | 使用温度 ≤（℃） | 适用介质 | |
壳体 | 密封 | ||||
BU41S-16C | 1.6 | 2.4 | 1.76 （气密） O．6 | 180-320℃ | 水、蒸汽、气、油品等弱腐蚀介质类 |
BU41S-16P | 150-200℃ | 硝、 类 | |||
法兰保温柱塞阀
产品主要部件材质
型号规格 | 通径 | 试验压力 PN （MPa） | 主要技术性能 | 阀门材料选用 | |||||||||
壳体 | 密封 | 适用 | 适用 | 阀体 | 活塞盖 | 阀杆 | 缸套 | 垫料 | 丝杆 | 活塞盖 | 手轮 | ||
BU41S-16C BU41S-16P | 15-200 | 2.4 | 1.76 | 水 | 120- | WCB | WCB | 2Cr13 | A102 | 金属 | 铜 | 1Cr18Ni9Ti | |
