| 品牌 : | 中特 | 型号 : | U11SFM |
| 材质 : | 不锈钢 | 连接形式 : | 内螺纹 |
| 公称通径 : | 50-2000 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 调节 | 类型(通道位置) : | 直通式 |
| 密封材料 : | 不锈钢 |

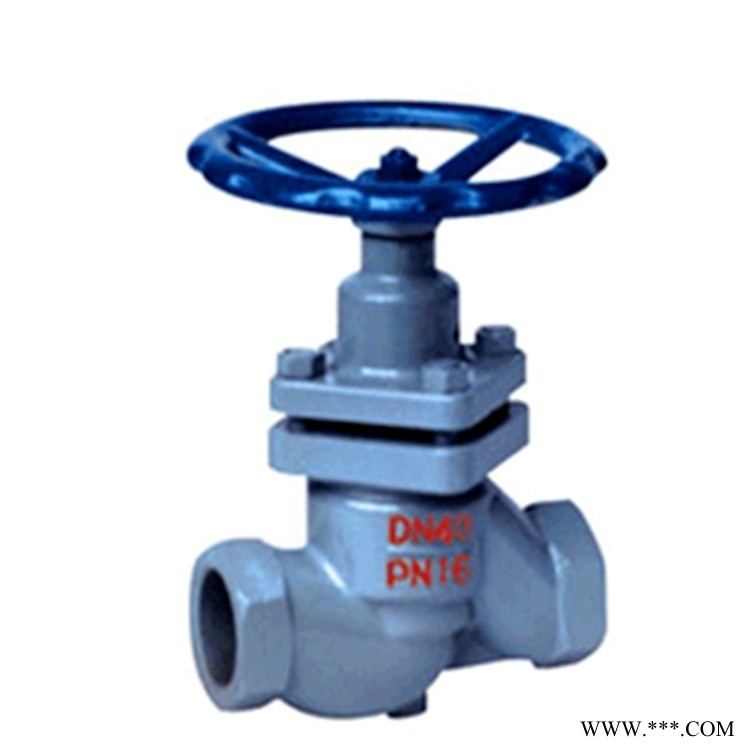

U11SFM内螺纹柱塞阀密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。
详细介绍
U11SFM内螺纹柱塞阀在阀门中术柱塞与密封环间采用过盈配合，通过调节阀盖中法兰调节螺柱，使密封环压缩所产生侧向力与阀体中孔面及柱塞外圆密封。由于弹性强、耐磨性高的无毒新型密封材料具有自动补偿任何因热膨胀引起的变化，从而保证了阀门密封性，杜 了内外泄漏。同时阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品等行业。
性能规范
阀体材料 | 适用温度 | 适用介质 | 压力范围 |
铸钢 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa |
铸铁 | ≤180℃ | 水、蒸汽、油品 | PNl．6 |
不锈钢 | ≤200℃ | 、 | 通径范围 |
含钼不锈钢 | ≤200℃ | 氮、氢、尿素等 | DNl 5-300mm |
实验压力
实验项目 | 实验介质 | 实验压力 |
压强实验 | 水 | 1.5PN |
高压密封实验 | 水 | 1.1 PN |
低压气密封实验 | 气 | 0 5-0.7MPa |
U11SFM内螺纹柱塞阀安装和维修方法：
1、三科阀门有限公司生产的柱塞阀出厂前均按ZBJ16006进行试验、验收、使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
2、本柱塞阀可在任意位置安装，介质流动方向见阀体一箭头所示。
3、经过一段时间的使用密封环如有磨损及渗漏必须先将阀门关闭后，再将中法兰螺栓均匀地略加旋紧以至不渗漏即可同时更换时应防止柱塞和新装密封环裂痕和碰伤。
4、在短时间内，冷热交替温差较大的管道中，柱塞阀不能使用。
