| 品牌 : | 上海宣球 | 型号 : | U41SM-16P DN65 |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 公称通径 : | 65 | 订货号 : | 98658 |
| 货号 : | 56858 | 适用介质 : | 蒸汽 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 类型(通道位置) : | 二通式 |
| 密封材料 : | 不锈钢 | 是否跨境货源 : | 否 |
折叠编辑本

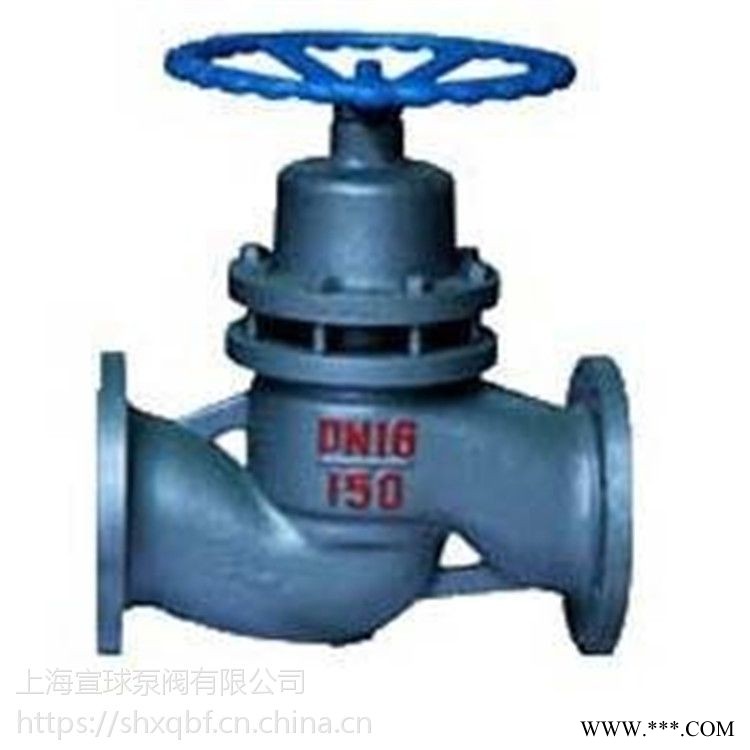

柱塞阀的结构特点是由一个不锈钢柱塞和上下两个富有弹性的密封环，以及能保持上下密封环固定距离的金属框架组成，柱塞犹如瓶塞一般地插入两密封环中形成圆柱形接触密封，其密封面积之大是传统截止阀无法可比的，密封效果特佳，上密封环防止外泄漏，下密封环起内密封作用，若久用之后出现渗漏时，可通过调节阀盖上固定螺栓的压力(先将阀口处于关闭状态)使密封环端面上的密封比压增加，导致经向分力增加，使之泄漏的密封环重机关报恢复密封，我厂经过多次过盈密批配合的密封试验，确定了合理的过盈密封值，经往复运动百万次，仍能完全可靠地提供良好的密封效果。
折叠编辑本段技术参数
型号 | 公称压力(Mpa) | 试验压力(Mpa) | 工作温度 | 适用介质 | |||
强度 | 密封 | ||||||
U41SM-16C | 1.6 | 2.4 | 1.76 | -20-250°C | 瞬时≤300°C | 水、蒸气、油品、氨、醋酸铜氨液及酸性介质等 | |
U41SM-25 | 2.5 | 3.75 | 2.75 | ||||
U41SM-40 | 4.0 | 6.0 | 4.4 | ||||
折叠编辑本段零件材料
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈钢 |
Z | C | P | ||
1 | 阀体阀盖 | HT200 | WCB | ZG1Cr18Ni9Ti |
2 | 柱塞 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
3 | 阀杆 | 45 | 45 | 1Cr18Ni9Ti |
4 | 密封环 | 聚四氟乙烯+石墨+高弹性胶(8202型) | ||
折叠编辑本段外形尺寸
型号 | 公称通径DN | L | D | D1 | D2 | f | b | z-фd | Do | H | H1 | W(kg) |
U41SM-16C | 15 | 130 | 95 | 65 | 45 | 2 | 14 | 4-14 | 80 | 116 | 144 | 2.8 |
20 | 150 | 105 | 75 | 55 | 16 | 142 | 176 | 5 | ||||
25 | 160 | 115 | 85 | 65 | 100 | 163 | 205 | 6.5 | ||||
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 120 | 182 | 227 | 8.5 | ||
40 | 200 | 145 | 110 | 85 | 3 | 180 | 210 | 260 | 12 | |||
50 | 230 | 160 | 125 | 100 | 20 | 230 | 286 | 17 | ||||
65 | 290 | 180 | 145 | 120 | 200 | 250 | 310 | 22 | ||||
80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 240 | 269 | 340 | 30 | ||
100 | 350 | 215 | 180 | 155 | 24 | 278 | 356 | 41 | ||||
125 | 400 | 245 | 210 | 185 | 26 | 375 | 332 | 440 | 70 | |||
150 | 480 | 280 | 245 | 210 | 28 | 8-23 | 434 | 562 | 90 | |||
200 | 600 | 335 | 295 | 265 | 30 | 12-23 | 460 | 498 | 660 | 120 | ||
250 | 730 | 405 | 335 | 320 | 32 | 12-25 | 540 | 720 | 220 | |||
300 | 850 | 460 | 410 | 375 | 4 | 34 | 650 | 850 | 340 | |||
U41SM-25 | 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-14 | 80 | 116 | 144 | 3 |
20 | 150 | 105 | 75 | 55 | 142 | 476 | 5.2 | |||||
25 | 160 | 115 | 85 | 65 | 100 | 163 | 205 | 6.8 | ||||
32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 120 | 182 | 227 | 8.9 | ||
40 | 200 | 145 | 110 | 85 | 3 | 180 | 210 | 260 | 12.4 | |||
50 | 230 | 160 | 125 | 100 | 20 | 230 | 286 | 17.5 | ||||
65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 200 | 250 | 310 | 22.6 | ||
80 | 310 | 195 | 160 | 135 | 240 | 269 | 340 | 31 | ||||
100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 278 | 356 | 44 | |||
125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 375 | 332 | 440 | 78 | ||
150 | 480 | 300 | 250 | 218 | 30 | 434 | 562 | 100 | ||||
200 | 600 | 360 | 310 | 278 | 34 | 12-26 | 460 | 498 | 660 | 134 | ||
250 | 730 | 425 | 370 | 332 | 36 | 12-30 | 540 | 720 | 220 | |||
300 | 850 | 485 | 430 | 390 | 4 | 40 | 16-30 | 650 | 850 | 340 |
