| 品牌 : | 锐茨 | 型号 : | U45SM |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 公称通径 : | DN15-400 | 适用介质 : | 水 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 类型(通道位置) : | 二通式 |
| 密封材料 : | 铸钢 |

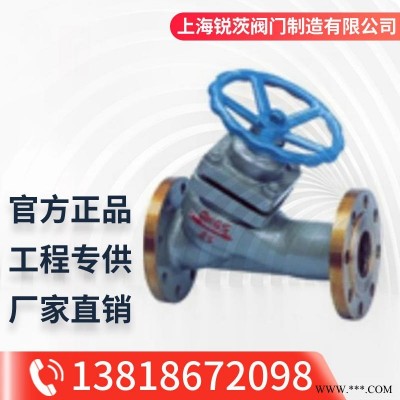

直流式柱塞阀概述：
直流式柱塞阀的优点是介质在内流动平衡转弯拐角少。直通式流线为
直流式柱塞阀主要连接尺寸：（1.6MPa）
DN(mm) | U45SM-16C、P、R U45H-16C、P、R | |||||||||||||||
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 622 | 698 | 787 | 914 |
H | 180 | 200 | 220 | 260 | 280 | 310 | 350 | 390 | 430 | 460 | 550 | 650 | 750 | 860 | 980 | 1110 |
W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 | 520 | 640 | 760 | 900 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 460 | 520 | 580 |
K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
T | 12 | 12 | 12 | 12 | 13 | 13 | 12 | 17 | 17 | 19 | 21 | 23 | 27 | 28 | 30 | 32 |
n-φ | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 | 12-25 | 12-25 | 16-25 | 16-30 |
