| 品牌 : | 昆山良工阀门 | 型号 : | Q41M/PPL |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | 15~100mn |
| 适用介质 : | 水、蒸汽、导热油等酸类 | 压力环境 : | 1.6~2.8 |
| 工作温度 : | ≤350℃ | 标准 : | 机械标准或非标准定制 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 用途 : | 可替代截止阀、柱塞阀、快速排污阀。 |

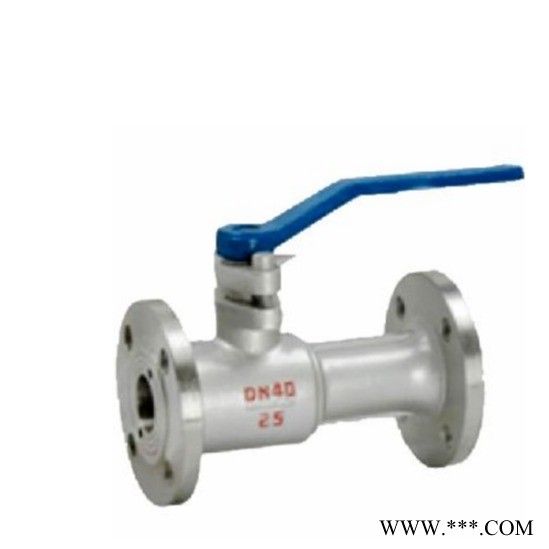

不锈钢整体高温球阀概述：
高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具
有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，
高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行
业，可替代截止阀、柱塞阀、快速排污阀。
适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃
不锈钢整体高温球阀性能参数:
| 型号 | 公称压力 (MPa) | 强度试验压力 (MPa) | 密封试验压 (MPa) | 适用温度 (℃) | 适用介质 |
| Q41M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300 (M/F) | 导热油、水、蒸汽、气体、油品、腐蚀性介质、腐蚀性介质 |
| Q41M/F-16C | 2.5 | 3.8 | 2.8 | -28～+350 (PPN) |
不锈钢整体高温球阀主要技术参数:
| 型号 | 规格 | 尺寸 | |||||||
| L | D | D 1 | D 2 | z-φd | H | b | |||
| Q41M/F-16 | 15 | 130 | 95 | 65 | 45 | 4-14 | 85 | 14 | |
| 20 | 150 | 105 | 75 | 55 | 4-14 | 95 | 16 | ||
| 25 | 160 | 115 | 85 | 65 | 4-14 | 103 | 16 | ||
| 32 | 180 | 135 | 100 | 78 | 4-18 | 105 | 18 | ||
| 40 | 200 | 145 | 110 | 85 | 4-18 | 120 | 18 | ||
| 50 | 230 | 160 | 125 | 100 | 4-18 | 195 | 20 | ||
| 65 | 290 | 180 | 145 | 120 | 4-18 | 195 | 20 | ||
| 80 | 310 | 195 | 160 | 135 | 8-18 | 215 | 22 | ||
| 100 | 350 | 215 | 180 | 155 | 8-18 | 253 | 24 | ||
