蚌埠专业制作柱塞闸阀UZ41SM-16CDN25铸钢柱塞阀高温法兰柱塞

产品价格￥280.00元/个

产品品牌上海宣球

最小起订≥1 个

供货总量8598 个

发货期限自买家付款之日起天内发货

浏览次数428

更新日期2023-06-12 12:16

诚信档案

上海宣球泵阀有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业二维码： 企业名称加二维码上海宣球泵阀有限公司

查询企业： 企业征信查询

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

上海宣球泵阀有限公司

联系人：-(先生)

联系手机：

联系固话：

联系地址：上海市市辖区南桥镇南桥路377号

【友情提示】：来电请说明在51泵阀网看到我们的，谢谢！

商品信息

基本参数

品牌：	上海宣球
所在地：	北京
起订：	≥1 个
供货总量：	8598 个
有效期至：	长期有效

详细说明

品牌 :	上海宣球	型号 :	UZ41SM-16C DN25
连接形式 :	法兰	主体材料 :	铸钢
公称通径 :	25	3C阀门类别 :	工业
订货号 :	95868	货号 :	89568
适用介质 :	各种高腐蚀化学介质	密封形式 :	硬密封型
标准 :	25	外形 :	大型
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	阀体	用途 :	截止
压力环境 :	常压	工作温度 :	常温
类型(通道位置) :	直通式	规格 :	25
是否跨境货源 :	否

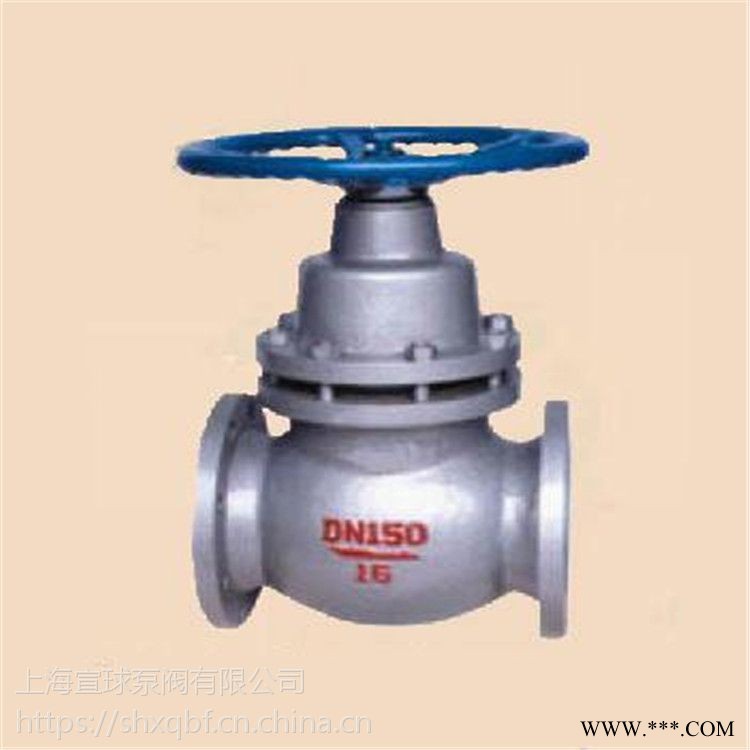

UZ41SM柱塞闸阀是一种密封可靠闸阀，具有开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。柱塞式闸阀广泛适用于石油、化工、电力、制药、食品、纺织、印染、锅炉、机械等行业。
柱塞闸阀的结构特点是由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通闸阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道；开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。密封圈是科技产品，是柱塞闸阀的关键零件，它由聚四氟乙烯、石墨、高弹性胶等组成，经百万次往复运动测试，仍可提供良好的密封性能。
【柱塞式闸阀工作原理】
当旋转手轮时，通过阀杆带动柱塞沿导向环上下运动，使柱塞端部斜锥面与阀座锥面分离或吻合完成柱塞闸阀的开启或关闭。在阀门中柱塞与密封圈之间采用过盈配合,通过调节中法兰螺栓把紧力，使密封圈压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜了外泄漏。
【柱塞式闸阀安装和维修】
（1）使用时外表及孔腔需清洁干净，不必拆洗和更换。
（2）可在任意位置安装，介质流动方向见阀体上箭头所示。
（3）经过一段时间的使用后，如出现密封圈磨损磨损引起渗漏，必须先将柱塞闸阀关闭后，再将中法兰螺栓均匀地略地旋紧以至到不漏即可，不宜盲目将螺栓拧得太紧，需更换密封圈时，应避免柱塞碰撞，防止划痕，阀腔内部应清理干净。
【柱塞式闸阀PN1.6-PN4.0主要结构尺寸】
UZ41SM-16C、P、R

DN(mm) 尺寸(mm)	1.6MPa主要结构尺寸
DN(mm) 尺寸(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
L	130	150	160	180	240	250	265	280	300	325	350	400	450
Do	100	100	120	140	160	180	200	240	280	320	350	400	520
D	95	105	115	135	140	160	180	195	215	245	280	335	405
D1	65	75	85	100	110	125	145	160	180	210	240	295	355
D2	45	55	65	78	85	100	120	135	155	185	210	265	295
B	14	14	14	16	16	16	18	20	20	22	24	26	26
Z-Ød	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-23	12-23

UZ41S-25C、P、R

DN(mm) 尺寸(mm)	2.5MPa 主要结构尺寸
DN(mm) 尺寸(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
L	130	150	160	180	240	250	265	280	300	325	350	400	450
Do	100	100	120	140	160	180	200	240	280	320	350	400	520
D	95	105	115	135	145	160	180	195	230	270	300	360	425
D1	65	75	85	100	110	125	145	160	190	220	250	310	370
D2	45	55	65	78	85	100	120	135	160	188	218	278	332
B	16	16	16	18	18	20	22	22	24	28	30	34	36
Z-Ød	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-25	8-25	12-25	12-30

UZ41S-40C、P、R

DN(mm) 尺寸(mm)	4.0MPa主要结构尺寸
DN(mm) 尺寸(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250
L	130	150	160	180	200	250	265	280	300	325	350	400	450
Do	100	100	120	140	160	180	200	240	280	320	350	400	520
D	95	105	115	135	145	160	180	195	230	270	300	375	445
D1	65	75	85	100	110	125	145	160	190	220	250	320	385
D2	45	55	65	78	85	100	120	135	160	188	218	282	345
B	16	16	16	18	18	20	22	22	24	28	30	38	42
Z-Ød	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-23	8-26	8-26	12-30	12-33
