| 品牌 : | 温州闽嘉阀门 | 型号 : | HG5-81-16C 上展式放料阀 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 压力环境 : | 高压 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 类型(通道位置) : | 直通式 |
| 公称通径 : | 50-200 |
产品属性：放料阀

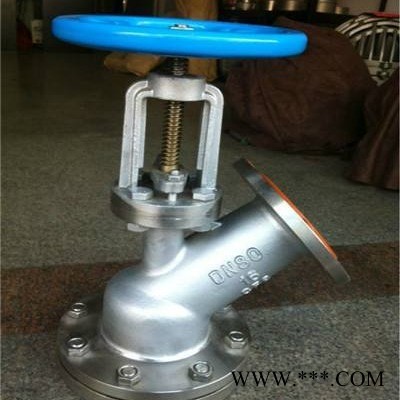

产品名称：碳钢上展式放料阀
结构形式：上展式结构
连接方式：法兰连接
介质流向：单向
用 途：放料作用
通道规格：DN25-DN200MM
作压力：10KG-40KG
上展式放料阀产品简介：
HG5-82-16C上展式放料阀产品，其阀瓣从下往上开启然后关闭，故叫上展式放料阀。此阀开关轻便，有外开式和内开式两种。开启方式有，手动，电动，气动等操作方式，随工况选择。材质分别有不锈钢，碳钢等，型号为：FL46W，FLJ41H。适用与水，蒸汽，油品等非腐蚀性介质及*酸，*酸等腐蚀性介质。
上展式放料阀的性能及特点：
1.进口法兰尺寸于放料出口的法兰尺寸保持统一规格。
2.开启和关闭时，手轮转动不升降，而阀杆随手轮转动而上升或下降。
3.阀门开启时阀瓣向阀体外打开进入釜（罐）底，关闭时阀瓣上拉与阀瓣紧密相关得到密封。
4.与下展式放料阀相比行程要长点。
5.适用与粘性介质， 高温度可到600℃。
上展式放料阀的主要零件材料的选用：
阀体：不锈钢（CF8304、CF3304L、CF8M316、CF3M316L），碳钢：WCB
支架：不锈钢（301、304、316）、铸钢：WCB
阀瓣及倒密封等内件：304SS 304LSS 316SS 316LSS 2CR13
螺栓、螺帽：304 316
密封圈：304加PTFE、316加PTFE、304加石墨
阀门外型结构尺寸参考：
DN | D | D3 | H | D0 | D | D3 | H | D0 |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 335 | 665 | 320 |
200 | 335 | 335 | 900 | 360 | 335 | 405 | 800 | 360 |
250 | 405 | 405 | 1035 | 500 | 405 | 460 | 945 | 500 |
以上阀门资料仅做参考作用，具体还需来电咨询洽谈。我们城欢迎您的惠顾和指导，郑重承诺所生产的产品一律保质一年。
