| 品牌 : | GH/工恒 | 型号 : | HG5-89 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 适用介质 : | 弱酸碱介质 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 隔膜式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 |

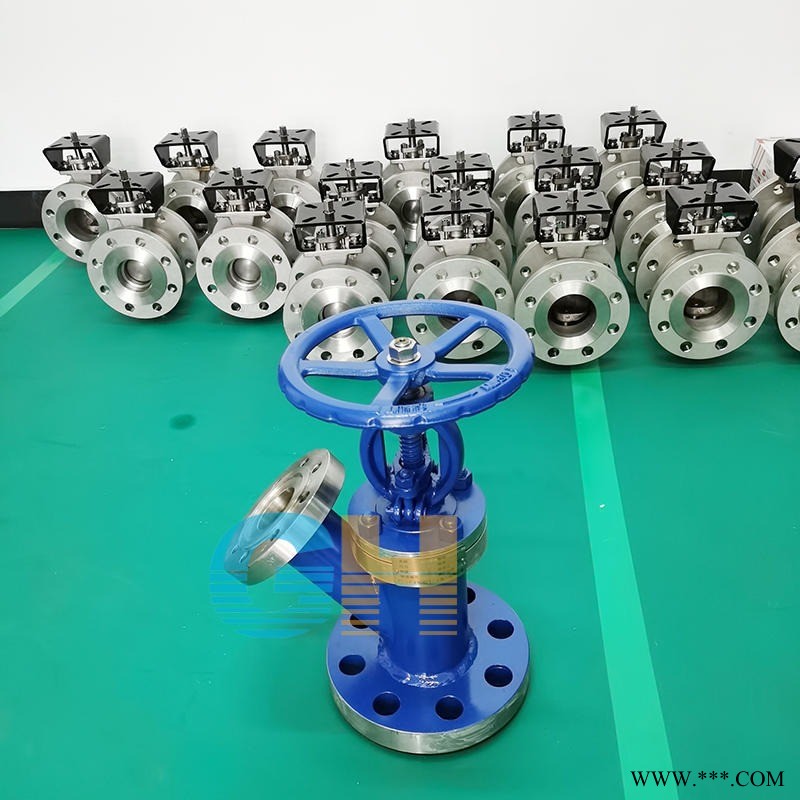

HG5-89上展式放料阀
一、HG5-89上展式放料阀概述：
上展式放料阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成详见下图手轮顺转, 阀门关闭,甘共苦阀杆向上移动, 此阀为上展式放料阀。手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀
二、HG5-89上展式放料阀主要零部件材料：
零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
三、HG5-89上展式放料阀主要连接尺寸：
DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 85 | 135 | 100 | 70 | 40 |
32 | 135 | 100 | 145 | 110 | 75 | 55 |
40 | 145 | 110 | 160 | 125 | 100 | 65 |
50 | 165 | 125 | 180 | 145 | 85 | 70 |
65 | 180 | 145 | 195 | 160 | 135 | 90 |
80 | 195 | 160 | 215 | 180 | 155 | 130 |
100 | 215 | 180 | 245 | 210 | 195 | 135 |
125 | 245 | 210 | 280 | 245 | 180 | 145 |
150 | 280 | 240 | 335 | 295 | 210 | 185 |
200 | 335 | 295 | 405 | 355 | / | / |
