| 品牌 : | 温州闽嘉阀门 | 型号 : | HG5-82-16C 下展式放料阀 |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 压力环境 : | 高压 | 流动方向 : | 双向 |
| 驱动方式 : | 手动 | 类型(通道位置) : | 直通式 |
| 公称通径 : | 50-200 |
产品属性：放料阀

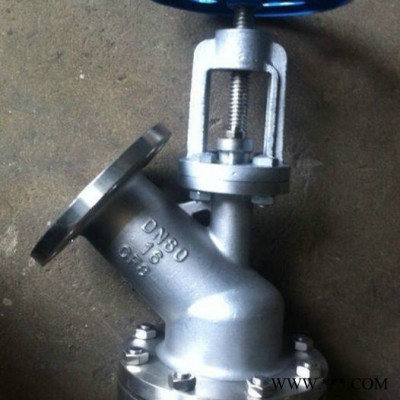

产品名称：下展式放料阀
构造形式：下展式结构
外形热点：Y型阀体
通道规格：DN25毫米-DN200毫米
工作压力：10-64KG
介质流向：单向
适用温度：≤600℃
下展式放料阀产品简介：
HG5-82-16C碳钢下展式放料阀产品，其阀瓣为往下关闭，故叫下展式放料阀。放料阀下展式产品
材质分别：有碳钢和不锈钢，
公称压力：0.6-2.5MPA，
适用温度：-20℃-425℃
适用介质: 酸类、腐蚀性介质及水，油等非腐蚀性介质。
阀门口径： DN25-DN300
连接方式:法兰
传动方式: 手动、气动
下展式放料阀性能参数及特点：
1.本产品适用与粘性介质，一般应用于罐底做放料作用。
2.阀瓣为下展式结构，藏于阀体只内，开启和关闭阀瓣都在阀体内完成。
3.开关时，手轮与阀杆一起升降。
4.进料口法兰与出料口法兰尺寸不一，进口相对要比出口大一规格或大几个规格。
主要零件材料选择及使用情况：
阀体：不锈钢（CF8、CF8M、CF3M） 铸钢WCB
支架：不锈钢（301、304、316）
阀瓣于内部小零件：SS304 SS316 2CR13
中部垫圈：304+石墨、316+石墨、304+PTFE、316加PTFE
填料：石墨盘根、聚四*乙烯PTFE
阀门外型结构长度及连接法兰尺寸：
| 口径 DN(mm) | 上展式 | 下展式 | ||||||
|---|---|---|---|---|---|---|---|---|
| D | D3 | H | DO | D | D3 | H | DO | |
| 25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
| 32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
| 40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
| 50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
| 65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
| 80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
| 100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
| 125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
| 150 | 280 | 280 | 775 | 320 | 280 | 335 | 665 | 320 |
| 200 | 335 | 335 | 900 | 360 | 335 | 405 | 800 | 360 |
| 250 | 405 | 405 | 1035 | 500 | 405 | 460 | 945 | 500 |
安装须知：
1.安装时应卸下焊接法兰焊接于罐底，然后把阀门用螺栓安装于焊接法兰之上。
