| 加工定制 : | 是 | 品牌 : | 沪工恒 |
| 型号 : | HGU45H | 材质 : | 不锈钢 |
| 连接形式 : | 法兰 | 适用介质 : | 颗粒、油品、纸浆、二氧*碳 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 阀体 |
| 形态 : | 柱塞式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 |

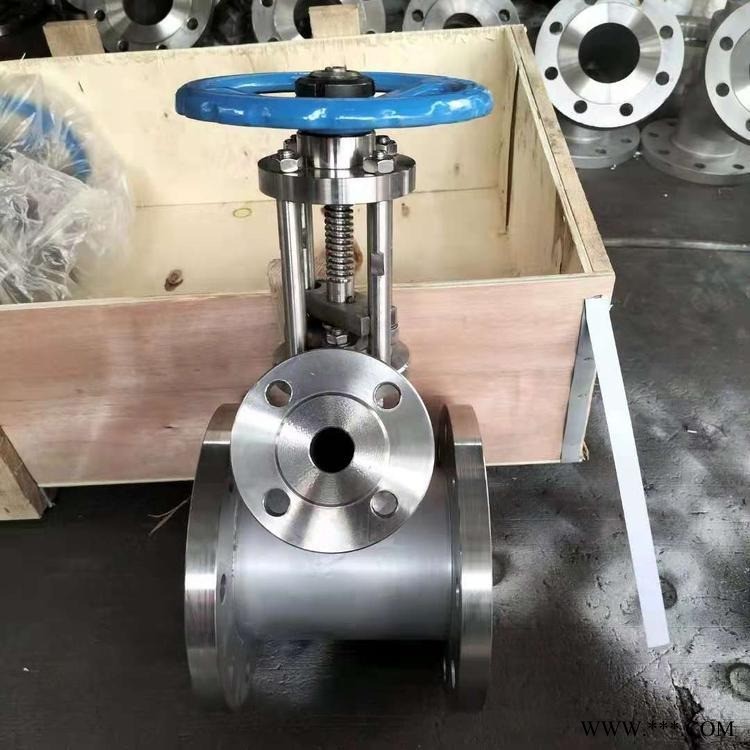

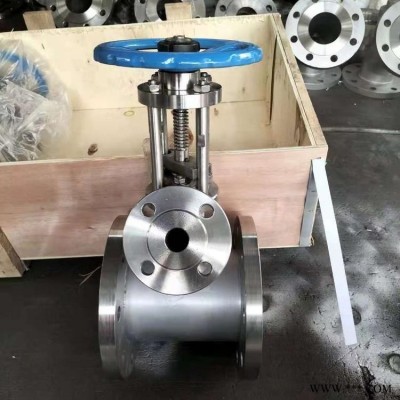

一、产品概述：
HGU45H柱塞式放料阀用于框式锚式搅拌器的反应釜放料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。该放料阀广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。
二、工作原理：
当旋转的轮时，阀杆与阀杆螺母螺纹相合，便带动柱塞在上、下两个密封圈中往复运动，完成阀的开启和关闭。柱塞与密封圈、密封圈与阀体之间均采用适量的过盈配合，通过调节填料压盖上螺栓的压紧力，使密封圈被压缩，其内圈紧紧"抱住"柱塞外配合表面，外圈紧贴阀体内配合表面，这样在密封圈上所产生的径向分力大于流体压力，从而保证了密封性。
三、性能参数：
耐腐蚀性 | 耐稀酸，浓酸（严禁使用含氟离子液体，强碱和*酸） |
介质 | 颗粒、油品、纸浆、二氧*碳 |
工作温度 | -5~225℃ |
公称压力 | 0.6Mpa |
通径范围 | 25~250mm |
四、连接尺寸：
口径DN | H | D0 | D | D1 | D2 | D3 | f | d | 连接螺栓规格数量 | |
公称压力PN Mpa(1.6) | ||||||||||
25 | 286 | 160 | 115 | 85 | 65 | 25 | 16 | 3 | 14 | M12×4 |
32 | 300 | 160 | 140 | 100 | 76 | 32 | 18 | 3 | 18 | M16×4 |
40 | 355 | 180 | 150 | 110 | 84 | 40 | 18 | 3 | 18 | M16×4 |
50 | 374 | 180 | 165 | 125 | 100 | 50 | 18 | 3 | 18 | M16×4 |
65 | 465 | 220 | 185 | 145 | 118 | 65 | 20 | 18 | M16×4 | |
82 | 480 | 250 | 200 | 160 | 132 | 76 | 20 | 3 | 18 | M16×4 |
100 | 620 | 280 | 220 | 180 | 156 | 95 | 22 | 3 | 18 | M16×4 |
125 | 640 | 300 | 250 | 210 | 184 | 125 | 22 | 3 | 18 | M16×4 |
150 | 782 | 320 | 285 | 240 | 211 | 150 | 24 | 3 | 22 | M20×8 |
200 | 960 | 360 | 340 | 295 | 266 | 200 | 24 | 3 | 22 | M20×12 |
250 | 1027 | 500 | 405 | 355 | 319 | 250 | 26 | 3 | 26 | M24×12 |
