| 加工定制 : | 是 | 品牌 : | 三科 |
| 型号 : | FL41F46 | 材质 : | 铸钢、不锈钢 |
| 连接形式 : | 法兰 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动、气动、电动 | 零部件及配件 : | 配件 |
| 形态 : | 旋塞式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

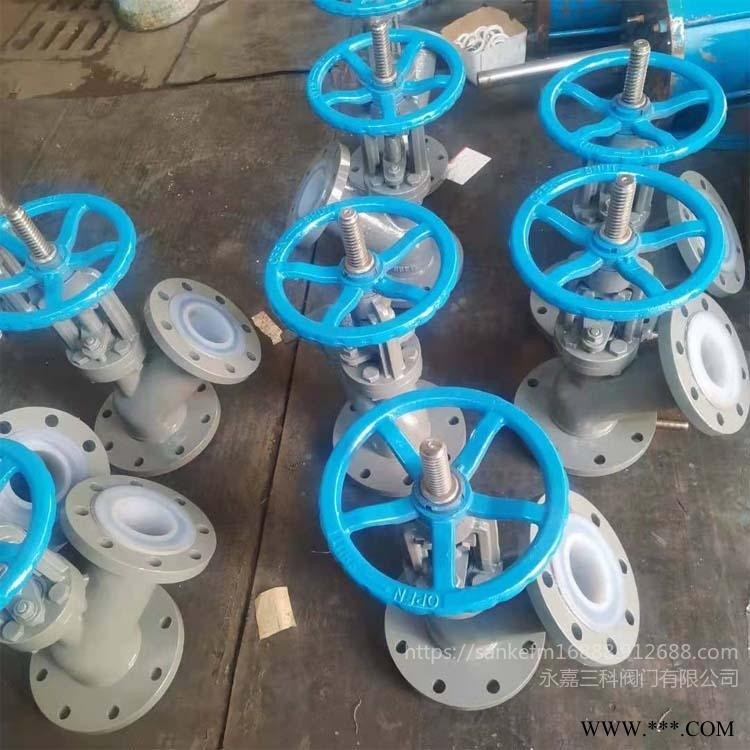

FL41F46上展式衬氟放料阀
一、产品简介：
FL41F46上展式衬氟放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零部件组成，其阀内腔及阀瓣表面均包裹着一层耐腐蚀、耐老化的聚全氟烯或聚四氟乙烯，该种材料具有可靠的耐腐蚀性和密封性，本产品密封方式为软密封结构，密封结构合理，可以做到零泄漏的标准，适用于各种工业生产中液体放料，特别在稀酸、浓酸等介质中均能很好地工作。衬氟放料阀利用氟塑料材料非常好的耐腐蚀性能以及较强的耐温性，成功解决了反应釜应对各种性质的物料情况，其依靠法兰连接，有手动、气动、电动三种传动方式，适用油品、酸类、腐蚀性介质等。
二、产品特点：
1、衬氟放料阀进口内腔处装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度高。
2、放料阀密封面与阀瓣密封面均堆焊有司太立硬质合金，密封副采用线密封，保证密封，保证密封的可靠性，并可防止结疤。
3、阀瓣斜面于阀座角形成线密封，阀瓣启闭时有气缸带动阀杆（上下运动有夹板定向，阀杆不会出现旋转）向反应釜内伸。
4、放料阀底部法兰可拆卸，焊接到反应釜底部（注意：阀门必需是关必状态拆卸法兰）。
5、本阀填料函处采用氟填料，因此无需当心阀颈处漏。
三、产品应用：
上展式衬氟放料阀主要用于反应釜、储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62。
四、结构图及连接尺寸：
口径 | 上展式放料阀 | 下展式放料阀 | ||||||
DN | D | D3 | H | D0 | D | D3 | H | D0 |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 335 | 665 | 320 |
200 | 335 | 335 | 900 | 360 | 335 | 405 | 800 | 360 |
250 | 405 | 405 | 1035 | 500 | 405 | 460 | 945 | 500 |
