| 加工定制 : | 是 | 品牌 : | 三科 |
| 型号 : | FL641F4 | 材质 : | 铸钢、不锈钢 |
| 连接形式 : | 法兰 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 气动、手动、电动 | 零部件及配件 : | 配件 |
| 形态 : | 旋塞式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

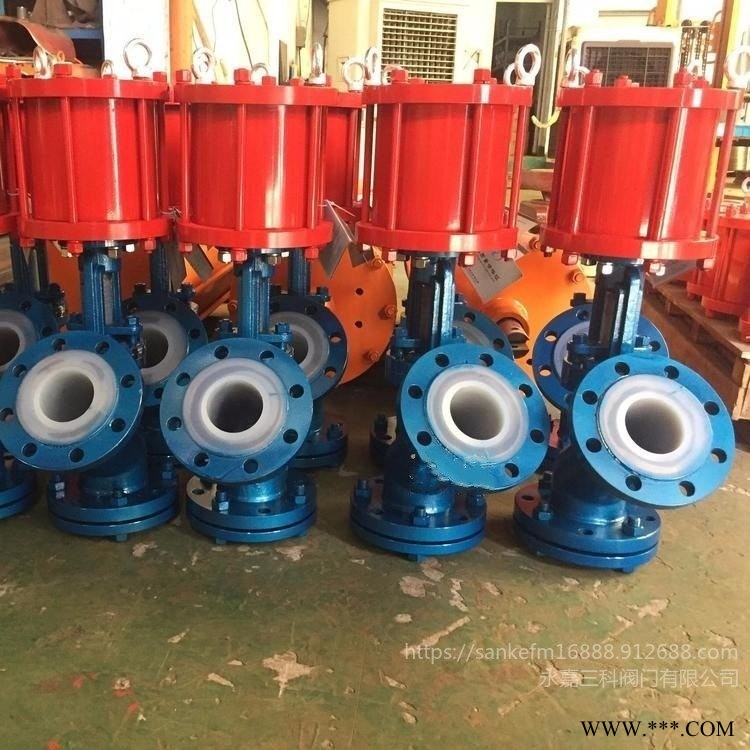

FL641F46上展式气动衬氟放料阀
一、产品概述：
FL641F46上展式气动衬氟放料阀主要用于反映器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。三科阀门专业生产衬氟放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使放料阀密封圈表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。放料阀阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，上展式放料阀采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛应用。
二、结构特点：
衬氟放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零部件组成，其阀内腔及阀瓣表面均包裹着一层耐腐蚀、耐老化的聚全氟烯或聚四氟乙烯，该种材料具有可靠的耐腐蚀性和密封性，本产品密封方式为软密封结构，密封结构合理，可以做到零泄漏的标准，适用于各种工业生产中液体放料，特别在稀酸、浓酸等介质中均能很好地工作。
三、适用介质及温度：
（1）使用介质各种腐蚀性介质(WCB材质的温度使用-29℃-425℃)。
（2）使用介质如颗粒、油品、纸浆、二氧化谈气(不锈钢材质可使用温度-60℃-232℃)。
（3）严禁使用含氟离子液体(如HF等)也不能用强减及磷算(温度小于150℃,浓度＞30%)。
（4）不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。
四、主要零件材质：
零件名称 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀体/阀盖 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀杆 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀瓣 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 45 |
