| 加工定制 : | 是 | 品牌 : | 三科阀门 |
| 型号 : | FL641F | 材质 : | 不锈钢 |
| 连接形式 : | 法兰 | 适用介质 : | 水、蒸汽、油品 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 气动 | 零部件及配件 : | 配件 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
一、产品概述：

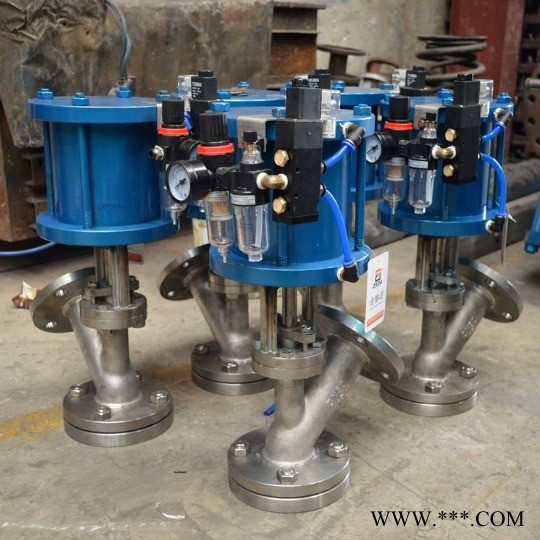

FL641F不锈钢气动放料阀主要用于反应器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部，因此消除工艺介质常在容器底部的残留现象。放料阀根据实际情况的需要，放底结果设计为平底，阀体为V型，并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金，密封面采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、染料、食品加工等行业广泛使用。各种操作方式，例如，手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动、液动，齿轮等。
二、性能范围：
（一）、耐腐蚀性
1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯（WCB材质的终于低用温度-29℃，zui高温度为425℃。）
2、使用介质如颗粒、油品、纸浆、二氧化tan（不锈钢材质的zui低使用温度为-100℃，zui高使用温度为232℃）
3、严禁使用含氟离子液体（如HF等）也不能用强碱及磷suan（温度>150℃，浓度>30%）
（二）、不锈钢的一般工作温度：≤150℃
（三）、压力范围：0.6~2.5Mpa
（四）、通径范围：25~250mm
三、技术参数：
压力 | 工作温度 | 适用介质 | ||
公称压力 | 1.6 | 上密封试验 | ≤175℃ | 水、颗粒、油品等 |
壳体试验 | 2.4 | 高压密封试验 | ||
四、连接尺寸：
口径 | 上展式 | 下展式 | ||||||
D | D3 | H | D0 | D | D3 | H | D0 | |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
