| 品牌 : | 三科阀门 | 型号 : | HGU45H |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 适用介质 : | 水、颗粒、油品 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 零部件及配件 : | 配件 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |

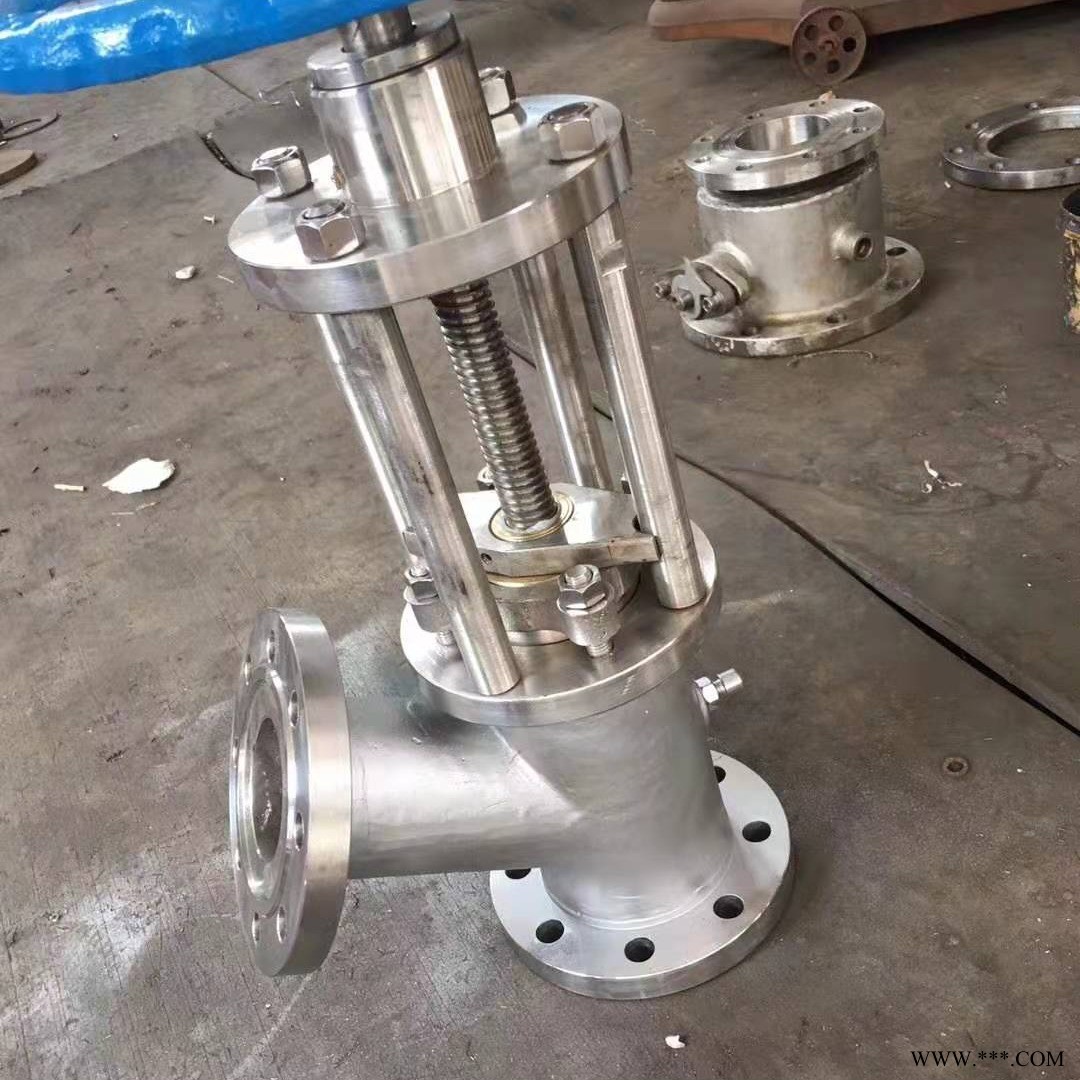

一、产品概述：
柱塞式放料阀用于框式锚式搅拌器的反应釜放料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。该放料阀广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。
二、工作原理：
柱塞式放料阀工作原理为下降工作方式的柱塞，用于对反应器，各种容器以及管线施放放料和无死区关断操作。对于需要阀门全排量工作的系统，柱塞阀比之放料阀更适用。由于柱塞在阀腔内移动的过程也是清洁阀腔的过程，因此，柱塞阀可应用于浆体工艺介质。设计多样化，可与各种容器的出口对接。管线取样和放料。低温应用配备聚 、石墨径向密封，高温应用采取金属密封。
三、产品特点：
1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。
2、密封面采用线密封，保证密封的可靠性，并可防止结疤。
3、阀瓣密封根据需要时封面均堆焊接有硬质合金，具有高耐磨、耐腐蚀的功能。
4、各种操作方式，例如，手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动、液动，齿轮等。
四、连接尺寸：
口径DN | H | D0 | D | D1 | D2 | D3 | b | f | d | 连接螺栓规格数量 |
公称压力PN Mpa(1.6) | ||||||||||
25 | 286 | 160 | 115 | 85 | 65 | 25 | 16 | 3 | 14 | M12×4 |
32 | 300 | 160 | 140 | 100 | 76 | 32 | 18 | 3 | 18 | M16×4 |
40 | 355 | 180 | 150 | 110 | 84 | 40 | 18 | 3 | 18 | M16×4 |
50 | 374 | 180 | 165 | 125 | 100 | 50 | 18 | 3 | 18 | M16×4 |
65 | 465 | 220 | 185 | 145 | 118 | 65 | 20 | 18 | M16×4 | |
82 | 480 | 250 | 200 | 160 | 132 | 76 | 20 | 3 | 18 | M16×4 |
100 | 620 | 280 | 220 | 180 | 156 | 95 | 22 | 3 | 18 | M16×4 |
125 | 640 | 300 | 250 | 210 | 184 | 125 | 22 | 3 | 18 | M16×4 |
150 | 782 | 320 | 285 | 240 | 211 | 150 | 24 | 3 | 22 | M20×8 |
200 | 960 | 360 | 340 | 295 | 266 | 200 | 24 | 3 | 22 | M20×12 |
250 | 1027 | 500 | 405 | 355 | 319 | 250 | 26 | 3 | 26 | M24×12 |
