| 加工定制 : | 是 | 品牌 : | 三科阀门 |
| 型号 : | HG5-89-2 | 材质 : | 铸钢、不锈钢衬氟 |
| 连接形式 : | 法兰 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 手动、气动、电动 | 零部件及配件 : | 配件 |
| 形态 : | 柱塞式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |

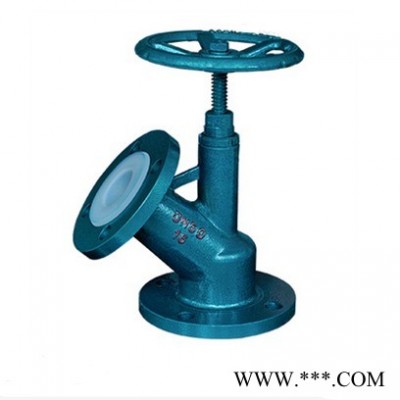

衬氟下展式放料阀
一衬氟下展式放料阀、简介：
HG5-89-2衬氟下展式放料阀主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要，放底结构设计为平底型，阀体为V型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理，使表面硬度达到HRC56~62，HG5-89-2衬氟下展式放料阀具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要是封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。
二、衬氟下展式放料阀特点：
1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。
3、密封面采用线密封，保证密封的可靠性，并可防止结疤。
2、阀瓣密封根据需要时封面均堆焊接有硬质合金，具有高耐磨、耐腐蚀的功能。
3、各种操作方式，例如，手动，气动（弹簧复位式，双作用式、带手轮和不带手轮），电动、液动，齿轮等。
三、适用介质及温度：
（1）使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。
（2）使用介质如颗粒、油品、纸浆、二氧化气(不锈钢材质可使用温度-60℃-232℃)。
（3）严禁使用含氟离子液体(如HF等)也不能用强碱及磷(温度小于150℃,浓度＞30%)。
（4）不锈钢的一般工作温度≤150℃，压力范围0.6-2.5MPA，超过此规定订货时要说明。
四、外形尺寸:
口径 | ||||||||
DN | D | D3 | H | D0 | D | D3 | H | D0 |
25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
