| 品牌 : | 帕姆泵 | 型号 : | SNH120R46E6.7W21 |
| 驱动方式 : | 电动 | 性能 : | 耐磨 |
| 输送介质 : | 油泵 | 泵轴位置 : | 卧式 |
| 材质 : | 铸铁 | 叶轮数目 : | 单级 |
| 适用范围 : | 润滑 | 流量 : | 3 |
| 扬程 : | 200m | 转速 : | 960r/min |
| 吸入口径 : | 65mm | 排出口径 : | 50mm |
| 工作温度 : | 100 | 工作压力 : | 1.0 |
| 重量 : | 298 | 电压 : | 380v |
| 功率 : | 2.2KW | 类型 : | 螺杆泵 |
| 用途 : | 增压泵 | 排出压力 : | 1.0 |
| 吸程 : | 4 |

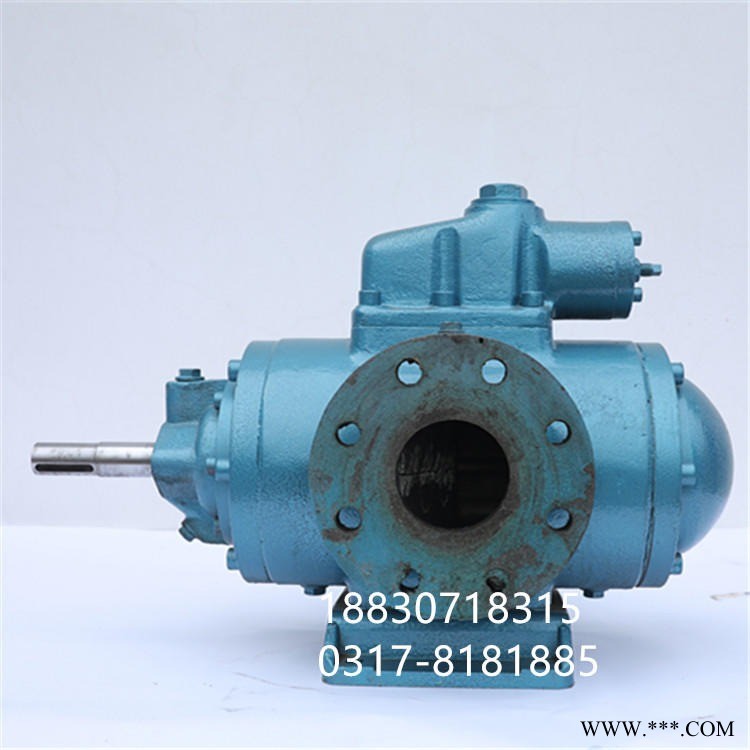

三螺杆泵 帕姆泵 SNH120R46E6.7W21 用作浓浆螺杆泵 厂家生产
三螺杆泵特点介绍
1.转子液压平衡，振动小，噪音低。
2.输出稳定，无脉动。
3. 率。
4.具有很强的自吸能力。
5.零部件采用通用性强的系列化设计，具有多种安装方式。
6.结构紧凑，体积小，重量轻，可在较高转速下工作。
●SN三螺杆泵输送介质种类：
a. 润滑性液体：如机械油，滑油，重油，渣油
b. 低润滑性液体：如轻柴油，重柴油，含蜡稀油
c. 粘性液体：如各种合成橡胶液和人造胶液，乳化液
●SN三螺杆泵应用：
·在供热设备中用做燃油，燃油供应和输送泵。
·在机械工业中用做液压，润滑和摇控马达泵。
·在化学石油化工和食品工业中用做装载，输送和供液泵。
·在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。
三螺杆泵 帕姆泵 SNH120R46E6.7W21 用作浓浆螺杆泵 厂家生产
●SN三螺杆泵形式代号
| SN | F | 210 | R | 46 | K | 2 | Y- | W3 |
| 系列 | 型式 | 规格 | 主杆方向 | 螺旋角度 | 结构特性及轴承 | 密封 | 泵体 | 材料组合 |
a.从驱动端看,若要求泵轴顺时针转动,则选R,逆时针转动,则选L.
| 系列 | 主要特征 | 流量L/min | 规格范围 | 排出压力Mpa |
| SN | 低压,单吸轴向力液压平衡 | 5300 | 40-5300 | 4.0 |
一、螺杆泵(润滑油输送泵,油脂输送泵)的结构
• 由缸套，主 , 动螺杆组成。
• 主、从动螺杆转向相反。
二、螺杆泵(润滑油输送泵,油脂输送泵)的工作原理
• 各啮合螺杆之间以及螺杆与缸套间的间隙很小，在泵内形成多个彼此分隔的容腔
• 转动时，下部容腔 V 增大，吸入液体，然后封闭。
• 封闭容腔沿轴向上升
• 新的吸入容腔又在吸入端形成。
• 一个接一个的封闭容腔上移，液体就不断被挤出。
• 螺杆反转，则吸、排方向相反
三螺杆泵 帕姆泵 SNH120R46E6.7W21 用作浓浆螺杆泵 厂家生产
振动噪音大 | ① 吸入管路或泵吸入端漏气堵塞 ② 吸上高度超过泵的吸上真空高度 ③ 轴承损坏 | ① 消除漏气堵塞 ② 降低吸上高度减少管路阻力 ③ 更换轴承 |
压力波动大 | ① 吸入管路或泵吸入端漏气堵塞 ② 吸上高度超过泵的吸上真空高度 | ① 消除漏气堵塞 ② 降低吸上高度减少管路阻力 |
泵流量下降 | ① 吸入管路或泵吸入端漏气堵塞 ② 吸上高度超过泵的吸上真空高度 ③ 转速过低 ④螺杆衬套磨损 ⑤ 安全阀泄漏 ⑥ 轴封泄漏 | ① 消除漏气堵塞 ② 降低吸上高度减少管路阻力 ③ 提高转速 ④ 更换磨损件 ⑤ 配研阀密封面 ⑥ 检修更换机封元件 |
泵不上油 | ① 吸入管路或泵吸入端漏气堵塞 ② 吸上高度超过泵的吸上真空高度 ③螺杆衬套磨损 ④ 轴转向不对 | ① 消除漏气堵塞 ②降低吸上高度减少管路阻力 ③ 更换磨损件 ④调整电机转向 |
功率增大 | ①输送介质粘度大 ② 泵内严重磨损 ③ 泵与电机不同心 ④ 出口管路堵塞 | ① 升温降低粘度 ② 检修更换有关磨损件 ③ 校正同心度 ④ 消除堵塞 |
泵发热 | ①螺杆衬套磨损 ②泵内严重磨损 ③泵与电机不同心 ④ 出口管路堵塞 | ① 更换磨损件 ②检修更换有关磨损件 ③ 校正同心度 ④ 消除堵塞 |
机械密封发热 | ① 机械密封回油孔堵塞 | ① 清洗回油孔 |
机械密封漏油 | ①机械密封回油孔堵塞 ② 机械密封损坏，密封元件损坏 | ①清洗回油孔 ② 调整弹簧压缩量，更换密封元件 |
供应SNH120R46E6.7W21三螺杆泵用作浓浆螺杆泵河北帕姆泵科技有限公司
