| 品牌 : | 中能 | 型号 : | DEZ-100 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 适用介质 : | 弱酸碱介质 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 外形 : | 中型 | 流动方向 : | 单向 |
| 驱动方式 : | 电液动 | 零部件及配件 : | 电液动推杆 |
| 形态 : | 直式 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 |
电液动腭式闸门适用于堆比重≤2.5t/m3的各类矿石、煤炭、焦炭、灰渣、化工产品等散状物料，广泛应用于建材、冶金、化工、玻璃等行业的仓底卸料。
电液动腭式闸阀结构特点：
腭式闸门采用优质碳钢焊接成形，结构独特，运行灵活可靠，无卡阻现象。配用不同的传动装置能满足不同的工况需要。电液动鄂式闸门采用带有超载保护装置的电动推杆，可避免烧坏电机，可以远距离操纵或程序控制，往复行程可以精确调节位置自锁。电液动鄂式闸门采用电液推杆，全液压传动，推拉力均可实现无级调速。气动鄂式闸门采用气动推杆，通过配件组合可以远距离操纵或现场控制。SEF为手动，DEF为电动，YEF为电液动，QEF为气动。

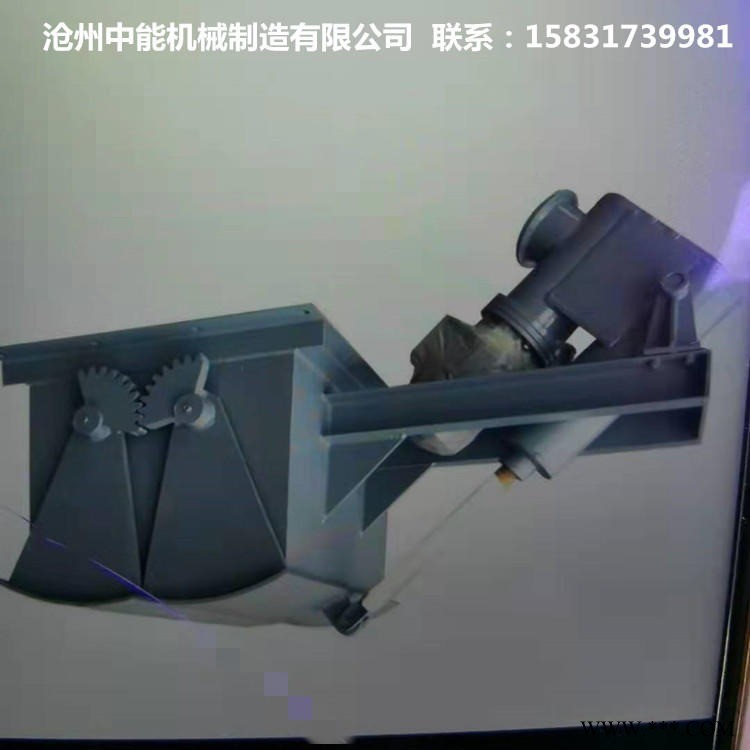

腭式闸门由本体、扇形闸板、轴、齿轮、密封件、执行机构等部件构成。手动或执行机构推动摇杆，使齿轮带动扇形闸板沿轴心旋转，使两个扇形闸板向两边开启，物料随即下落，待接料装置满载后，再由执行机构带动摇杆，使扇形闸板复位，关闭截断下落的物料。
l 安装时请注意闸门本体上标明介质流向。两法兰连接时必需加密封垫片，然后均匀锁紧螺栓。运行时请辨清扇形闸板开关方向，执行机构请正确接线。运行时请定期给各传动部位加满润滑油。
技术参数
型号 | 主要尺寸 | 电液推杆型号 | 转角器型号 | |||||||||||
Ａ | Ｂ | Ｖ | Ｄ | Ｅ | Ｆ | Ｈ | Ｍ | Ｎ | Ｎ×a | n1-φ１ | n-φ | |||
DEZ-３0Ⅰ(Ⅱ) | 300 | 400 | 180 | 156 | 100 | 400 | 300 | 320 | 260 | 2×180 | 8-14 | 4-28 | DYT700-180 | ZDY45 |
DEZ-４0Ⅰ(Ⅱ) | 400 | 500 | 240 | 156 | 120 | 460 | 360 | 2×230 | DYT700-240 | ZDY45 | ||||
DEZ-５0Ⅰ(Ⅱ) | 500 | 626 | 290 | 240 | 150 | 510 | 480 | 3×190 | 12-18 | DYT1000-290 | ZDY85 | |||
DEZ-６0Ⅰ(Ⅱ) | 600 | 726 | 340 | 240 | 180 | 560 | 600 | 3×224 | DYT1000-340 | ZDY85 | ||||
DEZ-７0Ⅰ(Ⅱ) | 700 | 850 | 390 | 320 | 220 | 610 | 660 | 4×198 | 16-22 | DYT1750-390 | ZDY150 | |||
DEZ-８0Ⅰ(Ⅱ) | 800 | 950 | 440 | 320 | 240 | 660 | 760 | 4×222 | DYT1750-440 | ZDY200 | ||||
