| 品牌 : | 中能 | 型号 : | 齐全 |
| 产品别名 : | 手动插板阀 | 用途 : | 粉尘卸灰 |
| 适用行业 : | 建材、冶金、矿山、电力 | 产品用途 : | 粉尘卸料 |
| 材质 : | 碳钢焊接 |

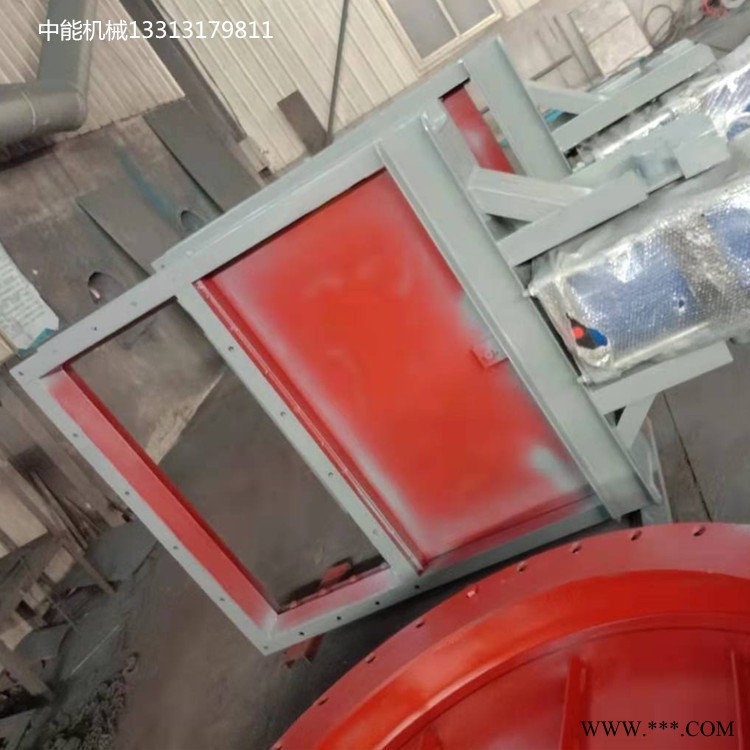

插板阀 按驱动分为电液动插板阀、电动插板阀、气动插板阀，插板阀构造简单且故障率低，维修方便，使用广泛。可采用电液推杆、电动执行器或气缸作为驱动机构。按接口形式分为方形插板阀、圆形插板阀、对开式及密封型插板阀。
插板阀 应用于腐蚀性较强或高温条件下时，须更换阀门材质及增加内衬，在防爆场所使用时，可选用防爆型电液推杆或其他防爆系列气动、电动动力源。
基本参数表
1、液动插板阀型号
（1） 电液动插板阀，也叫 封闭式液动插板阀，公称通径：DN400~DN2800mm；
（2）、 电液动插板阀 ，也叫 敞开式液动插板阀，公称通径：DN400~DN1200mm；
2、电动插板阀型号
（1）、 电动插板阀，也叫 电动插板门，标准口径：DN500~1000mm，适用于细小颗粒或粉装物料；
（2）、 电动插板阀，也叫 封闭式电动插板阀 公称通径：DN400~DN2600mm；
（3）、 电动插板阀，也叫 敞开式电动插板阀 公称通径：DN400~DN1000mm；
3、气动插板阀
（1）、 气动插板阀，标准口径：300mm~700mm，可定制方形、圆形法兰及大口径。
迄今生产口径闸板阀尺寸：2800mm×3200mm，且运行稳定，可提供各种规格（非标尺寸）电动、气动、圆形、方形插板阀定制与改造。
我公司为插板阀生产厂家，专业生产制造插板阀以及电液推杆、液压启闭机、电液动三通分料器、装车闸门、犁式卸料器、卸料小车双层卸灰阀、通风蝶阀等，欢迎各界人士莅临考察。如需了解插板阀价格与详细参数等，尊请随时咨询。
| 类别 | A×A | B×B | C×C | H | L | n-d | 重量 |
| 单向 | 200×200 | 256×256 | 296×296 | 820 | 100 | 8-Φ12 | 62 |
| 250×250 | 306×306 | 346×346 | 930 | 100 | 8-Φ14 | 70.5 | |
| 300×300 | 356×356 | 396×396 | 1050 | 100 | 8-Φ14 | 81 | |
| 400×400 | 456×456 | 496×496 | 140 | 100 | 12-Φ14 | 114 | |
| 450×450 | 510×510 | 556×556 | 1450 | 120 | 12-Φ18 | 130 | |
| 500×500 | 560×560 | 606×606 | 1610 | 120 | 16-Φ18 | 147 | |
| 双向 | 600×600 | 660×660 | 706×706 | 1830 | 120 | 16-Φ18 | 169 |
| 700×700 | 770×770 | 820×820 | 2130 | 140 | 20-Φ18 | 236 | |
| 800×800 | 870×870 | 920×920 | 2440 | 140 | 20-Φ18 | 303 | |
| 900×900 | 974×974 | 1030×1030 | 2660 | 160 | 27-Φ23 | 424 | |
| 1000×1000 | 10741074 | 1130×1130 | 2870 | 160 | 24-Φ23 | 636 | |
| 说明 | LMD-单向 | I-手轮 | 距地面小于1.7米用手轮，大于1.7米用链轮 链条节数M=0.105X-113（X是丝杆 离地面度度） | ||||
