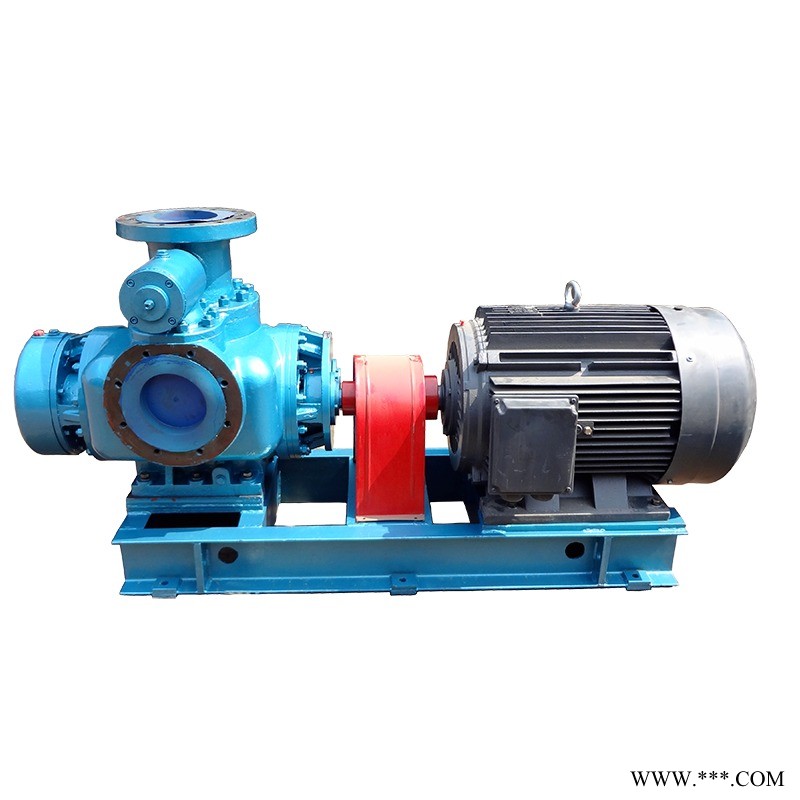

W4.1ZK58M1Z1W74双螺杆泵用于输送沥青泵 油汽混输保温双螺杆 不锈钢材质

W4.1ZK58M1Z1W74双螺杆泵用于输送沥青泵 油汽混输保温双螺杆 不锈钢材质

　性能范围:

　1、 高工作压力4.0MPa

    2、流量范围 11000m3/h

    3、温度范围-20120

    4、介质粘度 13000mm2/s，降低转速可达到106mm2/s 介质粘度对双螺杆泵性能影响较大，泵的名义排量是指在特定粘度条件下的排量，为保证泵能在较 率下工作，在试验不充分时，建议按下列粘度条件选择转速：介质粘度cSt转速r/min

    双螺杆泵有密封式和不密封式两种类型，按介质从一端还是 从两端进入啮合空间，双螺杆又被分为双吸式和单吸式两种结构。双螺杆泵是外啮合的螺杆泵，它利用相互啮合，互不接触的两根螺杆来抽送液体。双螺杆泵为一种双吸式非密闭的双螺杆泵。一端伸出泵外的主动螺杆由原动机驱动。主动螺杆与从动螺杆具有不同旋向的螺纹。螺杆与泵体紧密贴合。从动螺杆是通过同步齿轮由主动螺杆带动的。

W4.1ZK58M1Z1W74双螺杆泵用于输送沥青泵 油汽混输保温双螺杆 不锈钢材质

　　双螺杆泵作为一种容积式泵，泵内吸入室应与排出室严密地隔开。因此，泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些。同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔，保证密闭，否则就可能有液体从间隙中倒流回去。

　　双螺杆泵可分为内置轴承和外置轴承两种形式。在内置轴承的结构型式中轴承由输送物进行润滑。外置轴承结构的双螺杆泵工作腔同轴承是分开的。由于这种泵的结构和螺杆间存在的侧间隙，它可以输送非润滑性介质。此外，调整同步齿轮使得螺杆不接触，同时将输出扭矩的一半传给从动螺杆。正如所有螺杆泵一样，外置轴承式双螺杆泵也有自吸能力，而且多数泵输送元件本身都是双吸对称布置，可消除轴向力，也有很大的吸高。

    双螺杆泵系列产品分为单吸双螺杆泵和双吸双螺杆泵两大类。该系列产品具有特殊的螺杆型线和与之配套的特殊结构，广泛适用于石油、化工、冶金、钢铁、电力、船舶、制药、食品、建材等各种行业，其适用介质之多、输送范围之广、应用工况之复杂是其它泵类产品无法比拟的。这些特点也使得该系列泵具有潜在的使用发展前景。

    泵体内装有两根左、有施单头螺纹的螺杆，主动螺杆2由动力机驱动转动时，靠同步齿轮1带动从动螺杆3转动。两根螺杆以及螺杆与泵体. 之间存在着间隙，该间隙靠齿轮和轴承保证。其间隙大小，取决于液体粘度、工作压力等因素。由于每根螺杆两端螺纹的旋向相反，螺杆转动时，由螺杆啮合线形成的泵工作腔。

   该型泵采用双吸式结构，螺杆两端处于同一压力腔中，轴向力可以自行平衡。两端轴承采用外装式，单独采用润滑油(脂)润滑，因而不受输送介质的影响。两螺杆间用一对同步齿轮驱动，螺杆齿面间并不接触，而留有一微小间隙，介质中的杂质并不能对螺杆齿面产生直接的磨损(除冲刷外)。 除一些小排量泵外(2W.W4.0以下)，一般在泵体上都带有内流式安全阀，当排放压力超过额定值时，有一定的保护作用。 泵体上的进出口方向有两种，一为水平进，水平出;二为水平进，垂直向上出;用户可根据自己需要选择。

     螺杆泵是利用螺杆的回转来吸排液体的。中间螺杆为主动螺杆，由原动机带动回转，两边的螺杆为从动螺杆，随主动螺杆作反向旋转。主、从动螺 杆的螺纹均为双头螺纹。 　　由于各螺杆的相互啮合以及螺杆与衬筒内壁的紧密配合，在泵的吸入口和排出口之间，就会被分隔成一个或多个密封空间。随着螺杆的转动和啮合，这些密封空间在泵的吸入端不断形成，将吸入室中的液体封入其中，并自吸入室沿螺杆轴向连续移至排出端，将封闭在 各空间中的液体不断排出，犹如一螺母在螺纹回转时被不断向前推进的情形那样，其中螺纹圈数看做液体，当螺钉旋转时螺纹在转动时就相当于液体在螺杆泵里面的情形，这就是螺杆泵的基本工作原理。

双螺杆泵结构图:

双螺杆泵性能参数表:

W4.1ZK58M1Z1W74双螺杆泵用于输送沥青泵 油汽混输保温双螺杆 不锈钢材质

业绩表:
