| 类型 : | 螺杆泵 | 品牌 : | 帕姆泵 |
| 型号 : | SMH40R46U12.1W28 | 材质 : | 铸钢 |
| 驱动方式 : | 电动 | 性能 : | 自动 |
| 输送介质 : | 油泵 | 泵轴位置 : | 卧式 |
| 叶轮数目 : | 单级 | 流量 : | 1.1m³/h |
| 扬程 : | 100m | 转速 : | 960r/min |
| 吸入口径 : | 32mm | 排出口径 : | 25mm |
| 效率 : | 46 | 输出流量 : | 1.1m³/h |
| 重量 : | 82 | 电压 : | 380v/440v |
| 功率 : | 7.5kw | 用途 : | 增压泵 |
| 是否跨境货源 : | 是 |
三螺杆泵 SMH40R46U12.1W28 高压螺杆泵
可输送介质
润滑油、机械油、重油、渣油、轻柴油、中柴油、含蜡稀油、合成橡胶液、人造胶液、乳化液等。
应用领域：
电厂、化工厂、炼油厂、热力公司、船厂等
参数范围表：
结构特点：
卧式安装,立式安装,罐内安装,壁式安装,泵带自吸
SMH40R46U12.1W28三螺杆泵用作输送机械油泵用于多家公司-BYD/泊远东
●特点
1.转子液压平衡，振动小，噪音低。
2.输出稳定，无脉动。
3. 率。
4.具有很强的自吸能力。
5.零部件采用通用性强的系列化设计，具有多种安装方式。
6.结构紧凑，体积小，重量轻，可在较高转速、较高压力下工作。
●输送介质种类
a. 润滑性液体：如机械油，滑油，重油，渣油
b. 低润滑性液体：如轻柴油，重柴油，含蜡稀油
c. 粘性液体：如各种合成橡胶液和人造胶液，乳化液
d. 根据所输送介质需要还可提供加热或冷却结构。
●应用
·在供热设备中用做燃油，燃油供应和输送泵。
·在机械工业中用做液压，润滑和摇控马达泵。
·在化学石油化工和食品工业中用做装载，输送和供液泵。
·在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。
●SM三螺杆泵形式代号
SM | H | 210 | R | 46 | E6.7 | W21 |
系列 | 形式 | 规格 | 主杆方向R=右旋,L=左旋 | 螺旋角 | 结构特性及轴承与轴封 | 材料组合 |
从驱动端看,若要求泵轴顺时针转动,则选R,逆时针转动选L .
1.系列
系列 | 主要特征 | 流量(L/min) | 规格范围 | 排出压力(Mpa) |
SM | 中压,单吸,轴向液力平衡 | 2200 | 40-2200 | 10 |
4.SM三螺杆泵(润滑油泵)结构特性及轴承,轴封
符号 | 结构说明 | 适用范围 |
U2 | 内置双列球轴承，填料密封 | 介质润滑性较差，粘度大温度≤ 150 ℃ |
K2 | 外置球轴承，填料密封 | 介质润滑性较差，粘度大温度≤ 150 ℃ |
U12.1 | 内置滚动轴承，轴承由介质润滑机械密封 | 介质润滑性良好温度≤ 80 ℃ |
E6.7 | 外置滚动轴承，可用润滑喷嘴注润滑脂机械密封 | 介质润滑性较差，工作温度高 T ≤ 150 ℃ |
E15 | 外置滚动轴承，可用润滑喷嘴注润滑脂机械密封 | 介质润滑性较差，工作温度高 T ≤ 200 ℃ |
5.SM三螺杆泵(润滑油泵)材料组合
材料组合代码 | 泵体 | 衬套 | 适用范围 |
W3 | QT42-10 | ZL109 | 用于小规格泵和大规格低压泵输送润滑性好，如润滑油等。 |
W23 | QT42-10 | ZCuSn5Pb5Zn5 | 用于小规格泵和大规格低压泵输送润滑性较差的液体，如重油、燃油等。 |
W27 | ZG35 | ZL109 | 用于大规格泵高压输送润滑性较好的液体，如润滑油等。 |
W28 | ZG35 | ZCuSn5Pb5Zn5 | 用于大规格泵输送润滑性较差的液体如重油、燃油等 |
W29 | 焊接泵体 | ZCuSn5Pb5Zn5 | 用于特殊要求环境 |

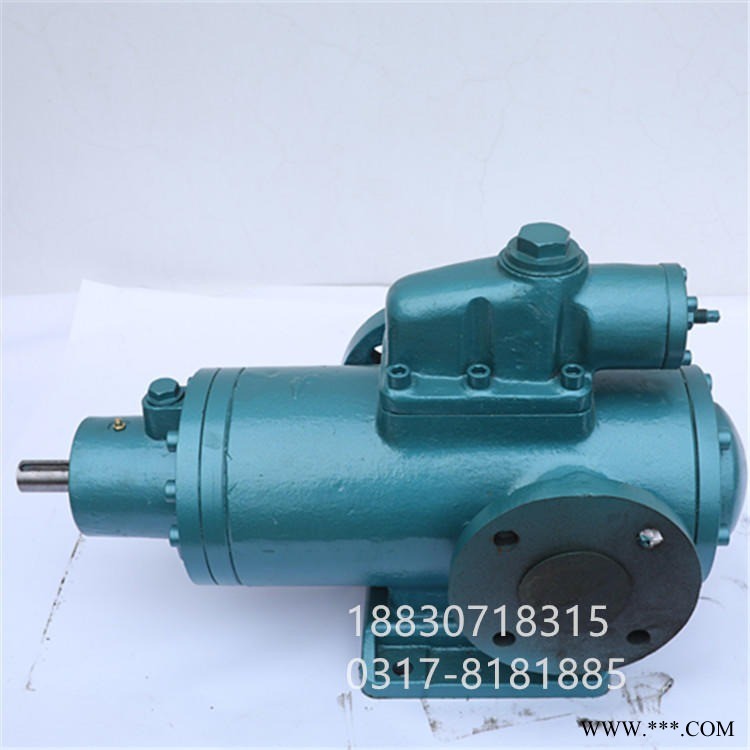

产品图片:
SMH40R46U12.1W28三螺杆泵用作输送机械油泵用于多家公司
三螺杆泵故障及处理方法
故障现象 | 可能产生的原因 | 排除方法 |
振动与噪音大 | 1.吸入管路或泵的吸入端漏气或堵塞。 | 消除或气漏堵塞 |
2.上吸高度超过泵的允许上吸真空高度。 | 降低上吸高度减少管路阻力 | |
3.轴承损坏 | 更换轴承 | |
压力表指针波动大 | 同 1 、 2 | 同 1 、 2 |
泵流量下降 | 同 1 、 2 | 同 1 、 2 |
4.转数不够 | 提高转数 | |
5.螺杆与泵套磨损 | 更换磨损零件 | |
6.安全阀密封不严而产生回流 | 配研阀密封面 | |
机械密封漏油 | 检修或更换机械密封元件 | |
液体中含有气体 | 如有必要，设当升温，再做润滑。 | |
调阀的调整螺钉，如阀簧已卡死。 | 要重新安装或换新件。 | |
泵不上油 | 同 1, 2 | 同 1, 2 |
10.转向不对 | 调整电机转向 | |
11.在泵排除管上面，安装气阀。 | 开闸放气，然后关闭。 | |
12、检查阀是否卡住。 | 如有必要，需更换或重新安装。 | |
电机电流上升 | 13.输送油介质粘度大 | 降低介质粘度 |
14.泵内发生严重研磨 | 检修更换有关零件清洗平衡油孔 | |
15.出口管路堵塞 | 消除堵塞 | |
16.泵与电机不同心 | 校正同心度 | |
泵发热 | T同 14, 16 | 同 14, 16 |
机械密封处发热 | 17.机械密封回流孔堵塞 | 清洗回油孔 |
机械密封漏油 | 同 17 | 同 17 |
18.机械密封弹簧压缩量不当 , 密封元件损坏 | 调整机械密封弹簧压缩量 , 更换密封元件 |
三螺杆泵 SMH40R46U12.1W28 高压螺杆泵
