供应W7.2ZK-112Z1M1W73双螺杆泵 沥青输送泵

供应W7.2ZK-112Z1M1W73双螺杆泵 沥青输送泵

   公司占地面积38650平方米，建筑面积20300平方米，是国内 的集设计、铸造、生产、销售、服务于一体的容积泵专业制造厂家。公司始建于1984年,有二十几年专业研制经验。目前产品设计采用国际先进水平实体设计软件；产品研发、制造、检验、交付按照ISO9001质量管理体系控制过程质量；产品制造广泛使用加工中心、数控机床、专用精机、高精设备；检测设备拥有显微镜、渐开线检测仪、光学投影仪、 测齿仪、脉冲辉光离子氮化炉等大型检测设备，并建有国家B级试验站。本厂以 的产品水平、优质的售后服务、恪守信用而在市场上倍受欢迎，产品畅销不衰，赢得了用户的普遍赞誉。公司已通过ISO9001：2000国际质量体系认证，中国船级社CCS型式认证，法国船级社BV产品工厂认证，美国船级社ABS产品质量认证，成为中石油物资资源市场成员、中石化物资资源市场成员，并列入《武器装备科研生产保密资格名录》可以承担 系统装备部门的涉密武器装备科研生产合同项目。河北省知名产品生产企业，船用泵产品承制企业。

   公司齿轮泵，螺杆泵为主导产品，涉及21个系列，4200多种规格，年生产能力达43000多台（套）。产品行销油田、化工、电力、船舶、冶金、食品等各大行业。产品除满足国内客商的需求外，部分出口至东南亚、美洲、欧洲等国家和地区。公司在设有30多个分支机构，并建立了完善的营销服务网络，拥有一支庞大敬业的营销服务队伍，可为广大客户提供优质的服务。

   公司以严谨的质量体系、先进的生产设备、完善的检测手段、丰富的制造经验、务真求实的团队，来有效保证产品质量。以满腔真诚期待与国内外各界人士携手铸就多方共赢的辉煌。

●性能范围:

    1、 高工作压力4.0MPa

    2、流量范围 1～1000m3/h

    3、温度范围-20～120℃

    4、介质粘度 1～3000mm2/s，降低转速可达到106mm2/s

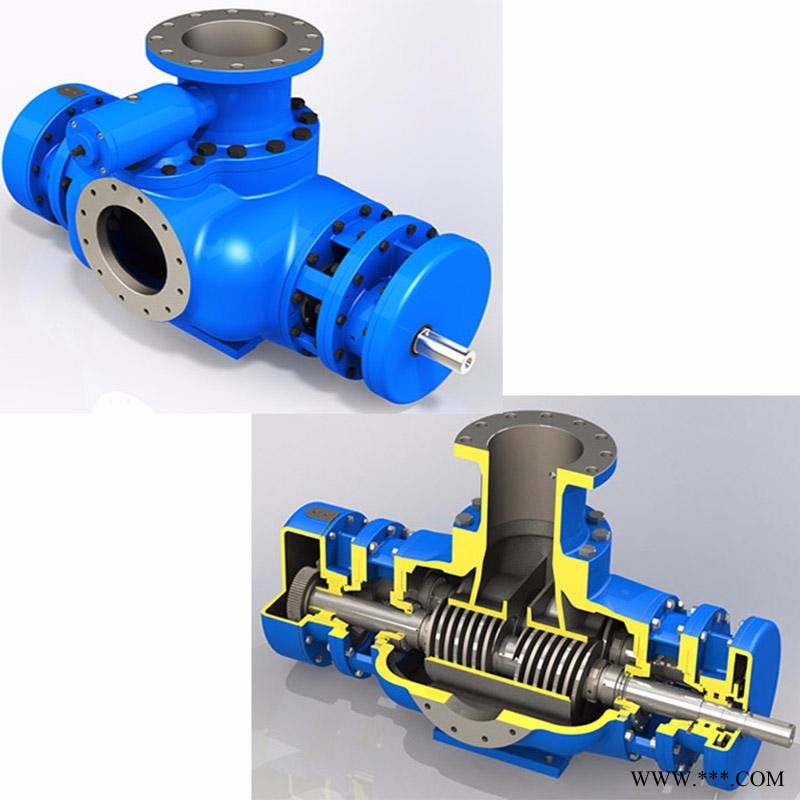

●双螺杆泵有密封式和不密封式两种类型，按介质从一端还是 从两端进入啮合空间，双螺杆又被分为双吸式和单吸式两种结构。双螺杆泵是外啮合的螺杆泵，它利用相互啮合，互不接触的两根螺杆来抽送液体。双螺杆泵为一种双吸式非密闭的双螺杆泵。一端伸出泵外的主动螺杆由原动机驱动。主动螺杆与从动螺杆具有不同旋向的螺纹。螺杆与泵体紧密贴合。从动螺杆是通过同步齿轮由主动螺杆带动的。

●双螺杆泵的优点及用途

    由双螺杆泵的原理知道，对于外置轴承的双螺杆泵，通过轴承定位，两根螺杆在衬套中互不接触，齿侧之间保持恒定的间隙（其间隙值由工况及泵本身规格决定），螺杆外圆与衬套内圆面也保持恒定的间隙不变。两根螺杆的传动由同步齿轮完成。齿轮箱中有独立的润滑，与泵工作腔隔开。这种结构的优点大大拓宽了双螺杆泵的使用范围，即：除了输送润滑性良好的介质外，还可输送大量的非润滑性介质，各种粘度（ 高粘度可达3*106mm/s）的介质以及具有腐蚀性（酸、碱等性质），磨蚀性的液体.

    双螺杆泵可分为内置轴承和外置轴承两种形式。在内置轴承的结构型式中轴承由输送物进行润滑。外置轴承结构的双螺杆泵工作腔同轴承是分开的。由于这种泵的结构和螺杆间存在的侧间隙，它可以输送非润滑性介质。此外，调整同步齿轮使得螺杆不接触，同时将输出扭矩的一半传给从动螺杆。正如所有螺杆泵一样，外置轴承式双螺杆泵也有自吸能力，而且多数泵输送元件本身都是双吸对称布置，可消除轴向力，也有很大的吸高。泵的这些特性使它在油田化工和船舶工业中得到了广泛的应用。外置轴承式双螺杆泵可根据各种使用情况分别采用普通铸铁、不锈钢等不同材料制造。输送温度可达250C。泵具有不同方式的加热结构，理论流量可达2000立方米/小时。

双螺杆泵应用现场:

其他型号的双螺杆泵图片:

双螺杆泵性能参数表

供应W7.2ZK-112Z1M1W73双螺杆泵 沥青输送泵

●螺杆泵的结构特点及性能
1、螺杆泵具有很高的吸入能力；
2、螺杆泵能无脉动地连续供液且无搅拌、乳化现象；
3、螺杆泵结构共有卧式、支架式、立式等；
4、根据所输送介质需要，螺杆泵装置可提供加热或冷却结构；
5、采用独立润滑的外置轴承，允许输送各种非润滑性介质；
6、介质粘度：1-1500mm2/s,降低转速粘度可达到3X106mm2/s
7、压力范围：≤4.0MPa
8、流量范围：1-2000m3/h
9、温度范围：-15~200

供应W7.2ZK-112Z1M1W73双螺杆泵 沥青输送泵

●螺杆泵的用途
1、在化学石油化工和食品工业中用做装载、输送和供液泵；
2、在船舶上用做输送、增压、燃油碰射和润滑油泵以及船用液压装置泵；
3、在供热设备中用做燃油喷射，燃油供应和输送泵；
4、在机械工业中用作液压、润滑和马达泵；
5、在食品行业中用作输送酒精、蜂蜜、糖汁、牙膏、牛奶、奶油、酱油、植物油、动物油、葡萄酒等；
6、在纺织、造纸、环保业用作输送纤维液、粘胶液、纸浆黑液、污水、海水、灰浆等介质。

   该型泵采用双吸式结构，螺杆两端处于同一压力腔中，轴向力可以自行平衡。两端轴承采用外装式，单独采用润滑油(脂)润滑，因而不受输送介质的影响。两螺杆间用一对同步齿轮驱动，螺杆齿面间并不接触，而留有一微小间隙，介质中的杂质并不能对螺杆齿面产生直接的磨损(除冲刷外)。 除一些小排量泵外(2W.W4.0以下)，一般在泵体上都带有内流式安全阀，当排放压力超过额定值时，有一定的保护作用。 泵体上的进出口方向有两种，一为水平进，水平出;二为水平进，垂直向上出;用户可根据自己需要选择。

    双螺杆泵(高温双螺杆泵,大流量双螺杆泵)的选型包括性能参数的选择和泵结构型式的选择，泵结构型式的选择参见双螺杆泵的结构形式介绍。
性能参数的选择：
    1. 流量 Q ：
    作为容积式泵，影响双螺杆泵流量的因素主要有转速 n ，压力 p ，以及介质的粘度 v 。
    1.1 转速 n 的影响：
    螺杆泵(高温双螺杆泵,大流量双螺杆泵)在工作时，两螺杆及衬套之间形成密封腔，螺杆每转动一周便由进口向出口移出一个密封腔，即一个密封腔的体积的液体被排出去。理想状态下，泵内部无泄漏，那么泵的流量与转速成正比。即： Qth=n*q n---- 转速； 　q---- 理论排量，即泵每转一周所排出的液体体积； 　Qth---- 理论排量。
    1.2 压力 △ P 的影响：
    双螺杆泵(高温双螺杆泵,大流量双螺杆泵)实际工作过程中，其内部存在泄漏，也称滑移量。由于泵的密封腔有一定的间隙，且密封腔前、后存在压差 △ P ，因此，有一部分液体回流，即存在泄漏，泄漏量用 △ Q 表示，则 Q=Qth- △ Q.显而易见，随着密封腔前、后压差 △ P 升高，泄漏量 △ Q 逐渐增大。对于不同型线和结构，影响大小也各不相同。
    1.3 粘度 v 的影响：试想：将清水和粘稠的浆糊以相同的体积从漏斗式的容器中泄漏出去。显然水比浆糊要泄漏得快。同理，对于双螺杆泵，粘度大的流体比粘度小的液体的泄漏要小，泄漏量与介质粘度有一定的比例关系。综上所述，要综合地考虑以上各种因素，通过一系列的计算才能精确地知道泵的实际流量是否符合工况要求。
    2. 压力 △ P ：
    与离心泵不同，双螺杆泵的工作压力 △ P 由出口负载决定，即出口阻力来决定。出口阻力与泵的出口处的压力是匹配的，出口阻力越大，工作压力也越大。若想知道压力，则需要用流体力学的知识对出口阻力精确的计算。
    3. 轴功率 N ：
    双螺杆泵(高温双螺杆泵,大流量双螺杆泵)的轴功率分为两部分，即： Nth---- 液压功率，即压力液体的能量； 　Nr---- 摩擦功率。
    对于确定的压力和流量，其液压功率是一定的，因此影响轴功率的因素为摩擦率 Nr 。
    摩擦功率是由于运动部件的摩擦而消耗的那部分功率。这些摩擦功率显然是随着工作压差的增加而增加的，并且介质粘度的增加也会引起液体摩擦功率的增加。
    由此，泵的轴功率除了液压功率外，其中摩擦功率随介质粘度及工作压力而增加，因此在选择配套电机时，介质的粘度也是一个非常重要的参考数据。尤其在输送高粘度介质时，需要作比较精确的计算。
    在计算功率后，选择配套电机时应遵照样本表格中所规定的有关规定。
    N(KW) N≤10 10 < N≤50 N > 50 N > 100 　K 1.5 1.25 1.15 1.1 　Nm=N.K 　Nm---- 电机功率 N---- 轴功率 K---- 功率储备系数
    4. 吸上性能的计算及选择 ：泵(高温双螺杆泵,大流量双螺杆泵)工作分为以下几个阶段：
    4.1 吸入，此时液体连续不断地沿吸入管道移动；
    4.2 旋转的螺杆把能量传给工作液体；
    4.3 压出，此时液体带有克服压出管道系统所有阻力所必需的压力从泵中排出。
    以上三个阶段中，最为重要的阶段是必须保证泵的吸上条件，泵才能正常工作，这是泵工作的重要条件，否则就会发生气蚀，即引起振动，噪音等问题。
    5. 汽蚀余量的计算：
    泵的汽蚀余量 NPSHr 与泵的转速 n ，导程 h 以及泵所输送介质的粘度 v 等因素都有关系，对我厂引进的 Bornemann 双螺杆泵用以下公式计算： NPSHr=(1.5+0.253VF 1.84345+0.0572VF 1.55)*v 0.4146 　VF---- 轴向流速， VF=n*h/60(m/s) ； 　n---- 转速 (r/min) ； 　h---- 导程 (m) ； 　v---- 工作粘度 (°E) 。 　由此可见，泵的 NPSHr 是随 VF ， v 的增大而增大。因此在吸入条件不好的情况下，宜选择小导程的双螺杆泵。这在选型时是很重要的。
    5.1 装置汽蚀余量 NPSHa 的计算，这里不再阐述。
    5.2 想要保持泵正常工作，即不发生汽蚀、振动等问题，必须保证以下条件： NPSHa > NPSHr 这即是泵的吸入条件。
    6. 双螺杆泵(高温双螺杆泵,大流量双螺杆泵)的转速选择：
    选择不同的转速常牵涉以下问题：
    6.1 通过选择合适的泵转速，以达到适当的性能参数如流量等。
    6.2 随着粘度的不同，泵的转速亦应有所改变。
    对于 Boremann 双螺杆泵，粘度的变化是决定转速的主要条件，随着粘度的增大，允许转速也越低。
    转速的选择实质也是吸上性能的问题，尤其是在高粘度的情况下，如果转速选得过高，就会引起吸入不足，从而产生噪音和振动等问题。因此务必遵照有关原则选择转速。

供应W7.2ZK-112Z1M1W73双螺杆泵 沥青输送泵
