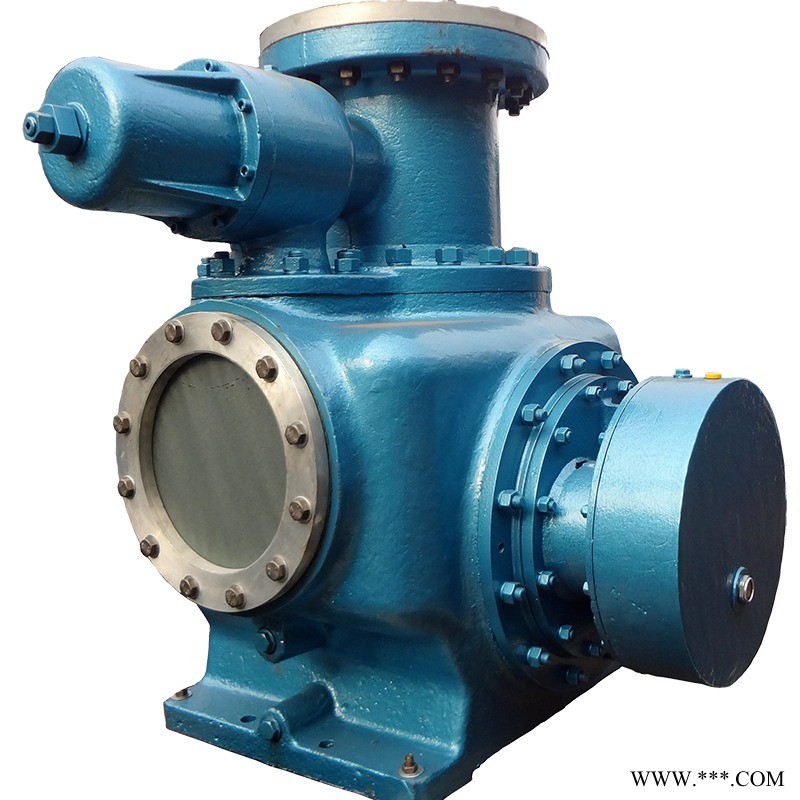

河北帕姆泵厂家生产 螺杆泵 双螺杆泵 不锈钢保温双螺杆泵W8.4ZK130M1W73输送矿物油泵

河北帕姆泵厂家生产 螺杆泵 双螺杆泵 不锈钢保温双螺杆泵W8.4ZK130M1W73输送矿物油泵

河北帕姆泵厂家生产 螺杆泵 双螺杆泵 不锈钢保温双螺杆泵W8.4ZK130M1W73输送矿物油泵

一、双螺杆泵的特点 双螺杆泵可以无搅动无脉动平平稳地输送各种介质，由于泵体结构保证泵的工作元件内始终存有泵送液体作为密封液体，所有的泵有很强的自吸能力，且能汽液混输。 双螺杆泵的特殊设计保证了泵有高的吸入性能即很小的NPSHr 值。 双螺杆泵采用独立润滑的外置轴承允许输送各种非润滑性介质。 双螺杆泵采用同步齿轮传动转动零件互不接触即使短时间干转也没有危险( 1~2min)。 卧式立式带加热套等各种结构型式齐全可以输送各种清洁的不含固体颗粒的低粘度或高粘度介质先用正确的材质甚至可以输送许多腐蚀性介质。 二、双螺杆泵性能范围 可输送各种不含固体颗粒的介质。 介质粘度1-1500mm2/s 降低转速粘度可到3-106mm2/s。 压力范围4.0MPa。 流量范围1-2000m3/h。 温度范围-15 -280。 三、双螺杆泵应用 造船用作船用装载泵扫仓泵船用压载泵主机滑油泵燃油输送泵燃油喷射泵货油泵等。 热电厂重油及输送泵重油燃油泵等。 化工用作各种酸碱盐液以及树脂颜料油墨油漆甘油石蜡的输送泵。 炼油厂用以输送各种加热油沥青油焦油乳胶液沥青及用作油轮油池油罐车等各种油品的装载及卸载。 食品用于酒厂食品厂糖厂罐头厂等输送酒精蜂蜜糖汁牙膏牛奶奶油酱油植物油动物油葡萄酒等。 油田输送各种油品等。

 双螺杆泵的结构特点

    双螺杆泵是外啮合的螺杆泵，它利用相互啮合，互不接触的两根螺杆来抽送液体。
    双螺杆泵作为一种容积式泵，泵内吸入室应与排出室严密地隔开。因此，泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些。同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔，保证密闭，否则就可能有液体从间隙中倒流回去。
    双螺杆泵可分为内置轴承和外置轴承两种形式。在内置轴承的结构型式中轴承由输送物进行润滑。外置轴承结构的双螺杆泵工作腔同轴承是分开的。由于这种泵的结构和螺杆间存在的侧间隙，它可以输送非润滑性介质。此外，调整同步齿轮使得螺杆不接触，同时将输出扭矩的一半传给从动螺杆。正如所有螺杆泵一样，外置轴承式双螺杆泵也有自吸能力，而且多数泵输送元件本身都是双吸对称布置，可消除轴向力，也有很大的吸高。
    泵的这些特性使它在油田化工和船舶工业中得到了广泛的应用。外置轴承式双螺杆泵可根据各种使用情况分别采用普通铸铁、不锈钢等不同材料制造。输送温度可达 250 o C 。泵具有不同方式的加热结构，理论流量可达 2000 立方米 / 小时。
    双螺杆泵的特点：
    无搅拌、无脉动、平稳的输送各种介质，由于泵体结构保证泵的工作元件内始终存有泵送液体作为密封液体，所有的泵有很强的自吸能力，且能汽液混输。
    泵的特殊设计保证了泵有高的吸入性能即很小的 NPSHr 值。
    采用独立润滑的外置轴承，允许输送各种非润滑性介质。
    卧式、立式、带加热套等各种结构型式齐全，可以输送各种清洁的不含固体颗粒的低粘度或高粘度介质，选用正确的材质，甚至可以输送许多腐蚀性介质。
    2. 双螺杆泵的用途
    由双螺杆泵的原理知道，对于外置轴承的双螺杆泵，通过轴承定位，两根螺杆在衬套中互不接触，齿侧之间保持恒定的间隙（其间隙值由工况及泵本身规格决定），螺杆外圆与衬套内圆面也保持恒定的间隙不变。两根螺杆的传动由同步齿轮完成。齿轮箱中有独立的润滑，与泵工作腔隔开。这种结构的优点大大拓宽了双螺杆泵的使用范围，即：除了输送润滑性良好的介质外，还可输送大量的非润滑性介质，各种粘度（ 高粘度可达 3*106mm/s ）的介质以及具有腐蚀性（酸、碱等性质），磨蚀性的液体。
    双螺杆泵由于其恒定间隙的存在以及型线上的特点，其属于非密封型容积泵，因此除了输送纯液体外，还可输送气体和液体的混合物，即汽液混输，这也是双螺杆泵非常独特的优点之一。

    双螺杆泵有密封式和不密封式两种类型，按介质从一端还是 从两端进入啮合空间，双螺杆又被分为双吸式和单吸式两种结构。
双螺杆泵是外啮合的螺杆泵，它利用相互啮合，互不接触的两根螺杆来抽送液体。
双螺杆泵为一种双吸式非密闭的双螺杆泵。一端伸出泵外的主动螺杆由原动机驱动。主动螺杆与从动螺杆具有不同旋向的螺纹。螺杆与泵体紧密贴合。从动螺杆是通过同步齿轮由主动螺杆带动的。
双螺杆泵作为一种容积式泵，泵内吸入室应与排出室严密地隔开。因此，泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些。同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔，保证密闭，否则就可能有液体从间隙中倒流回去。
双螺杆泵可分为内置轴承和外置轴承两种形式。在内置轴承的结构型式中轴承由输送物进行润滑。外置轴承结构的双螺杆泵工作腔同轴承是分开的。由于这种泵的结构和螺杆间存在的侧间隙，它可以输送非润滑性介质。此外，调整同步齿轮使得螺杆不接触，同时将输出扭矩的一半传给从动螺杆。正如所有螺杆泵一样，外置轴承式双螺杆泵也有自吸能力，而且多数泵输送元件本身都是双吸对称布置，可消除轴向力，也有很大的吸高。
双螺杆泵系列产品分为单吸双螺杆泵和双吸双螺杆泵两大类。该系列产品具有特殊的螺杆型线和与之配套的特殊结构，广泛适用于石油、化工、冶金、钢铁、电力、船舶、制药、食品、建材等各种行业，其适用介质之多、输送范围之广、应用工况之复杂是其它泵类产品无法比拟的。这些特点也使得该系列泵具有潜在的使用发展前景。
图1 给出的是一台不密封双吸式双螺杆泵。它的泵体内装有两根左、有施单头螺纹的螺杆，主动螺杆2由动力机驱动转动时，靠同步齿轮1带动从动螺杆3转动。两根螺杆以及螺杆与泵体. 之间存在着间隙，该间隙靠齿轮和轴承保证。其间隙大小，取决于液体粘度、工作压力等因素。由于每根螺杆两端螺纹的旋向相反，螺杆转动时，由螺杆啮合线形成的泵工作腔。

   该型泵采用双吸式结构，螺杆两端处于同一压力腔中，轴向力可以自行平衡。两端轴承采用外装式，单独采用润滑油(脂)润滑，因而不受输送介质的影响。两螺杆间用一对同步齿轮驱动，螺杆齿面间并不接触，而留有一微小间隙，介质中的杂质并不能对螺杆齿面产生直接的磨损(除冲刷外)。 除一些小排量泵外(2W.W4.0以下)，一般在泵体上都带有内流式安全阀，当排放压力超过额定值时，有一定的保护作用。 泵体上的进出口方向有两种，一为水平进，水平出;二为水平进，垂直向上出;用户可根据自己需要选择。

    双螺杆泵(高温双螺杆泵,大流量双螺杆泵)的选型包括性能参数的选择和泵结构型式的选择，泵结构型式的选择参见双螺杆泵的结构形式介绍。
性能参数的选择：
    1. 流量 Q ：
    作为容积式泵，影响双螺杆泵流量的因素主要有转速 n ，压力 p ，以及介质的粘度 v 。
    1.1 转速 n 的影响：
    螺杆泵(高温双螺杆泵,大流量双螺杆泵)在工作时，两螺杆及衬套之间形成密封腔，螺杆每转动一周便由进口向出口移出一个密封腔，即一个密封腔的体积的液体被排出去。理想状态下，泵内部无泄漏，那么泵的流量与转速成正比。即： Qth=n*q n---- 转速； 　q---- 理论排量，即泵每转一周所排出的液体体积； 　Qth---- 理论排量。
    1.2 压力 △ P 的影响：
    双螺杆泵(高温双螺杆泵,大流量双螺杆泵)实际工作过程中，其内部存在泄漏，也称滑移量。由于泵的密封腔有一定的间隙，且密封腔前、后存在压差 △ P ，因此，有一部分液体回流，即存在泄漏，泄漏量用 △ Q 表示，则 Q=Qth- △ Q.显而易见，随着密封腔前、后压差 △ P 升高，泄漏量 △ Q 逐渐增大。对于不同型线和结构，影响大小也各不相同。
    1.3 粘度 v 的影响：试想：将清水和粘稠的浆糊以相同的体积从漏斗式的容器中泄漏出去。显然水比浆糊要泄漏得快。同理，对于双螺杆泵，粘度大的流体比粘度小的液体的泄漏要小，泄漏量与介质粘度有一定的比例关系。综上所述，要综合地考虑以上各种因素，通过一系列的计算才能精确地知道泵的实际流量是否符合工况要求。
    2. 压力 △ P ：
    与离心泵不同，双螺杆泵的工作压力 △ P 由出口负载决定，即出口阻力来决定。出口阻力与泵的出口处的压力是匹配的，出口阻力越大，工作压力也越大。若想知道压力，则需要用流体力学的知识对出口阻力精确的计算。
    3. 轴功率 N ：
    双螺杆泵(高温双螺杆泵,大流量双螺杆泵)的轴功率分为两部分，即： Nth---- 液压功率，即压力液体的能量； 　Nr---- 摩擦功率。
    对于确定的压力和流量，其液压功率是一定的，因此影响轴功率的因素为摩擦率 Nr 。
    摩擦功率是由于运动部件的摩擦而消耗的那部分功率。这些摩擦功率显然是随着工作压差的增加而增加的，并且介质粘度的增加也会引起液体摩擦功率的增加。
    由此，泵的轴功率除了液压功率外，其中摩擦功率随介质粘度及工作压力而增加，因此在选择配套电机时，介质的粘度也是一个非常重要的参考数据。尤其在输送高粘度介质时，需要作比较精确的计算。
    在计算功率后，选择配套电机时应遵照样本表格中所规定的有关规定。

    N(KW) N≤10 10 < N≤50 N > 50 N > 100 　K 1.5 1.25 1.15 1.1 　Nm=N.K 　Nm---- 电机功率 N---- 轴功率 K---- 功率储备系数
    4. 吸上性能的计算及选择 ：泵(高温双螺杆泵,大流量双螺杆泵)工作分为以下几个阶段：
    4.1 吸入，此时液体连续不断地沿吸入管道移动；
    4.2 旋转的螺杆把能量传给工作液体；
    4.3 压出，此时液体带有克服压出管道系统所有阻力所必需的压力从泵中排出。
    以上三个阶段中，最为重要的阶段是必须保证泵的吸上条件，泵才能正常工作，这是泵工作的重要条件，否则就会发生气蚀，即引起振动，噪音等问题。
    5. 汽蚀余量的计算：
    泵的汽蚀余量 NPSHr 与泵的转速 n ，导程 h 以及泵所输送介质的粘度 v 等因素都有关系，对我厂引进的 Bornemann 双螺杆泵用以下公式计算： NPSHr=(1.5+0.253VF 1.84345+0.0572VF 1.55)*v 0.4146 　VF---- 轴向流速， VF=n*h/60(m/s) ； 　n---- 转速 (r/min) ； 　h---- 导程 (m) ； 　v---- 工作粘度 (°E) 。 　由此可见，泵的 NPSHr 是随 VF ， v 的增大而增大。因此在吸入条件不好的情况下，宜选择小导程的双螺杆泵。这在选型时是很重要的。
    5.1 装置汽蚀余量 NPSHa 的计算，这里不再阐述。
    5.2 想要保持泵正常工作，即不发生汽蚀、振动等问题，必须保证以下条件： NPSHa > NPSHr 这即是泵的吸入条件。
    6. 双螺杆泵(高温双螺杆泵,大流量双螺杆泵)的转速选择：
    选择不同的转速常牵涉以下问题：
    6.1 通过选择合适的泵转速，以达到适当的性能参数如流量等。
    6.2 随着粘度的不同，泵的转速亦应有所改变。
    对于 Boremann 双螺杆泵，粘度的变化是决定转速的主要条件，随着粘度的增大，允许转速也越低。
    转速的选择实质也是吸上性能的问题，尤其是在高粘度的情况下，如果转速选得过高，就会引起吸入不足，从而产生噪音和振动等问题。因此务必遵照有关原则选择转速。
