| 品牌 : | 华矿 | 型号 : | FQW15-16/W风动潜水泵 |
| 材质 : | 不锈钢 | 性能 : | 耐腐蚀 |
| 驱动方式 : | 气动 | 输送介质 : | 污水泵、杂质泵 |
| 泵轴位置 : | 边立式 | 叶轮结构 : | 敞开式叶轮 |
| 叶轮吸入方式 : | 单吸式 | 流量 : | 42 |
| 叶轮数目 : | 5 | 扬程 : | 38 |
| 汽蚀余量 : | 20 | 吸入口径 : | 16 |
| 排出口径 : | 14 | 结构原理 : | 喷射泵 |
| 级数 : | 多级 | 重量 : | 10 |
| 电压 : | 12 | 功率 : | 4 |
| 货号 : | hk18 |

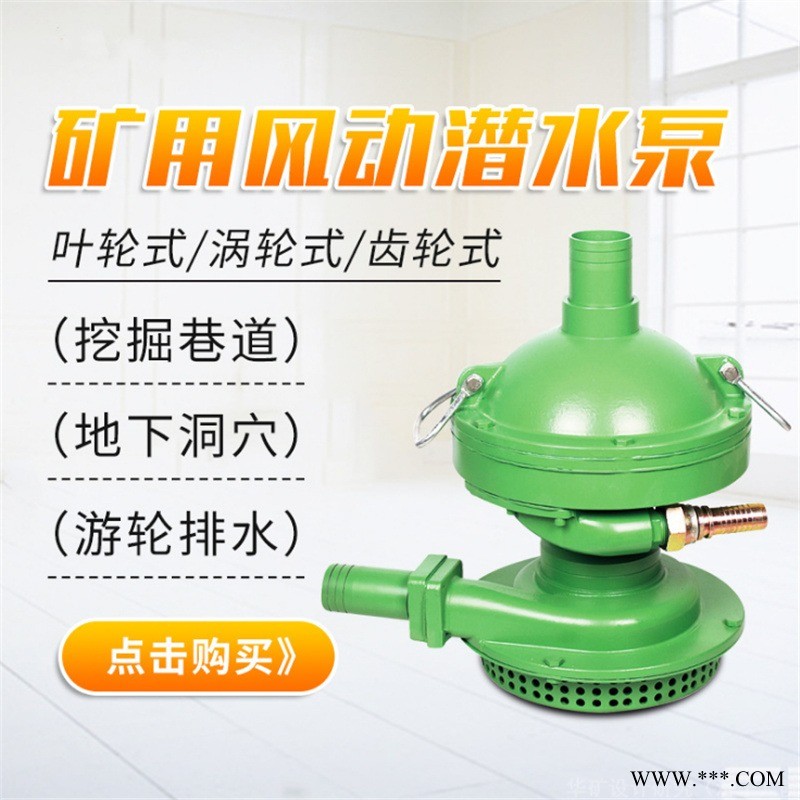

风动潜水泵产品介绍：
风动污水潜水泵总体结构简单，外形美观、体积小重量轻，移动拆装维护保养方便；水泵运行平稳、流量大，实际扬程高；叶轮和泵体无配合间隙，排水排污能力强；起动、停止迅速，并有过载保护作用，不会因过载而发生故障。风动潜水泵不受电源、潮湿、粉尘等条件限制，特别是易爆易燃，震动、高温……恶劣工况场合有着电动潜水泵 的安全性和可靠性。在含有瓦斯与煤尘的作业面及其它场合使用安全可靠。
风动潜水泵适用范围：
风动污水潜水泵主要适用于矿山开拓、掘井巷道、竖井井筒及化工、油轮、造船等各种易燃易爆恶劣工况现场，有压缩空气作动力的施工排水作业。
风动潜水泵结构及工作原理：
1、风动马达部分：
由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈 采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2、水泵部分：
由泵体、叶轮、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。
3、油雾器部分：
由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。
4、管接头部分：
由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
5、消声器部分：
消声器是由钢板冲压焊接而成，装在排气口处。
风动潜水泵产品参数：
扬程：25-10M
流量：10-20m3/h
转速：3000r/min
使用气压：0.3-0.5兆帕
耗气量：1.5m3/min
总重量：10公斤
