| 产品特性 : | 风动潜水泵 | 品牌 : | 金煤 |
| 型号 : | FQW18-80/K | 用途 : | 潜水泵 |
| 压力 : | 0.5 | 材质 : | 铸铁 |
| 泵轴位置 : | 边立式 | 叶轮吸入方式 : | 双吸式 |
| 驱动方式 : | 电动 | 性能 : | 自动 |
| 原理 : | 离心泵 | 输送介质 : | 清水泵 |
| 适用范围 : | 煤矿 | 流量 : | 20-60 |
| 扬程 : | 12-50 | 叶轮结构 : | 5 |
| 叶轮数目 : | 5 | 工作压力 : | 0.55P MPa |
| 重量 : | 38 | 电压 : | 220/380 |
| 规格 : | 400×260×430MM |
厂家矿用潜水泵 FQW18-80/K矿用风动潜水泵 矿用潜水泵

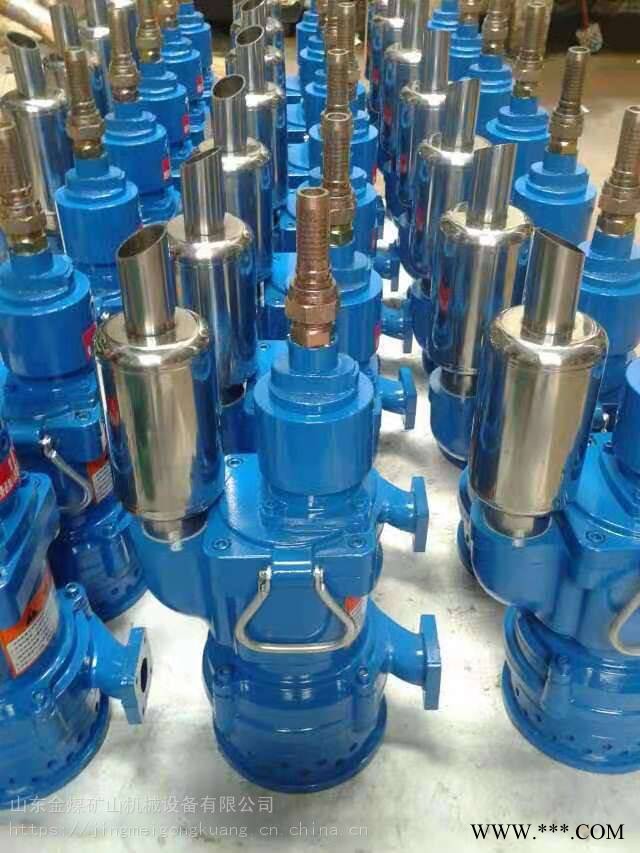

FQW18-80/K矿用风动潜水泵
FQW18-80/K矿用风动潜水泵是一种以风动（气动）马达作为同轴原动机的新型排水机具，不受电源、潮湿、粉尘等条件限制，特别是需要防爆的场所有着电动潜水泵 的安全性和可靠性，在含有瓦斯与煤尘的工矿作业面以及其他易燃易爆、震动、高温等恶劣工况场合使用，安全可靠，具有新颖先进、节能、 、低噪、安全、轻便、维修量小的特点，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。
FQW18-80/K矿用风动潜水泵型号意义
FQ——矿用风动潜水泵
W——输送介质代号：污水
18——额定流量：18m3/h
80——额定扬程：80m
K——水轮型式特征代号：开式
FQW18-80/K矿用风动潜水泵结构
1、风动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2、水泵部分：由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮，旋流泵采用半开双向倾斜式叶轮，叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。两种叶型实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高
3、油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。
4、管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
5、消声器部分：消声器是由钢板冲压焊接而成，装在排气口处。
FQW18-80/K矿用风动潜水泵技术参数
矿用风动潜水泵型号：FQW18-80/K
额定流量m³/h：18
额定扬程m：80
流量m³/h：40
关闭扬程m：110
额定耗气量m³/h：300
适用工作气压MPa：0.4～0.7
通过颗粒mm：12
进气口径mm：25
出水口径mm：38
FQW18-80/K矿用风动潜水泵工作条件
水泵在下列环境条件下应能正常工作：
a）周围空气中含有瓦斯和煤尘；
b）风压为0.4～0.7 MPa；
c）水的pH值在4～10的范围内；
d）水中含固体杂质的体积比不超过2%；
e）水的密度不超过1.1×103 kg/m³；
f）工作环境温度5～40 ℃。
