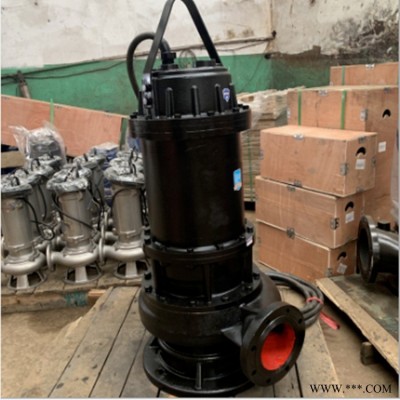

格尔富泵业生产污水泵WQ潜水泵65WQ-25-15-2.2 排污泵潜污泵 抽水泵污水潜水泵农用水泵抽沙泵厂家

产品介绍

QW系列潜水排污泵，又称为无阻碍潜水潜污泵，是潜水式的污水泵，能将污水中长纤维、袋、带、草、布条等物质撕裂、切断，然后顺利排放，特别适合于输送含有坚硬固体、纤维物的液体以及特别脏、粘、滑的液体。

QW系列无阻塞潜水排污泵特叶轮结构和新型机械密封，技术先进，具有 、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点。在排送固体颗粒及长纤维垃圾、废水、城市生活污水(包括有腐蚀性、侵蚀性介质的场合)方面，具有独特功能；与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，极大的提高了该泵运行的平衡性、稳定性。QW系列无阻塞潜水排污泵主要用于市政工程、工业、医院、建筑、宾馆、饭店等行业。

QW系列潜水排污泵体积小、结构紧凑、效率高、可以根据用户要求进行水位自动控制，并备有自动保护装置及控制柜，双导轨自动安装系统等。该系列泵排出水口径为50-600mm，流量10-7000m3/h，扬程为5-60m，功率为1.5-315KW，通过固体颗粒直径为20-145mm。

QW潜水排污泵产品结构原理及说明

QW系列潜水排污泵属于立式下泵型结构，由电动机、水泵和密封装置三大部分组成。即上部为电机，下部为水泵，中间部分为密封装置。电机与水泵同轴一体潜入水中工作。此种类型的潜水排污泵机构紧凑，并设置了各种状态显示及保护装置，使得泵运行安全可靠。潜水排污泵输送的是污水，含污物、固体颗粒、长纤维的液体介质，是固体、液体的混合物。要求通过能力强，为了满足排放污水污物的需要，防止叶轮堵塞，采用的叶轮形式有半开式叶轮、开式叶轮、单流道叶轮、双流道叶轮、涡流式叶轮、螺旋形叶轮等。对于大泵，建议可采用双叶片、三叶片式，而对于小泵，则建议采用单（双）流道形式，它类似于与截面大小相同的弯管，有非常好的过流特性，避免了水流在低速情况下可能造成的堵塞、缠绕。这种独特设计的叶轮流道，配合合理的蜗室，使污水中的纸、纺织物、垃圾袋及其它物料能自由通过。叶轮经过动、静平衡，使泵在空载试运转和带负荷过程中均不产生振动。

QW系列潜污泵的特点

QW系列潜水排污泵结构紧凑，并设置了各种状态显示，保护装置，使得泵运行安全、可靠。
1.独特的电缆密封设计，排除了电缆漏水的隐患。
2.接线装置有进水检测装置，一旦有泄露，自动切断电源。
3.潜水型电机，电机的每相绕组内均有热敏开关，监控电机温度，确保电机使用寿命。
4.18.5KW以上泵采用外循环水自动冷却，保证电泵在*低水位状态下安全运行。
5.合理配置的轴承，承载泵的轴向力和径向力。
6.电机腔下底部装有浮子开关，对电机侧机械密封实施监护。
7.两个相对独立的波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机安全可靠运转。各自独立工作，提供双重密封。
8.在泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护，有效保护电机。
9.叶轮设计独特，大流道能够通过长纤维及污物，抗堵塞、防缠绕、过流能力强。叶轮经过严格的动平衡试验使得震动减至*低。
10.叶轮与蜗壳下端之间装有可更换的耐磨套，保持泵以*佳效率运行。
