QJ深井潜水泵 QJ深井泵,不锈钢深井潜水泵|目前最新的【供应专区】

品牌 :	鄂泉	型号 :	QJ
加工定制 :	是	适用范围 :	流量大扬程高体积小
产品别名 :	深井泵	重量 :	潜水

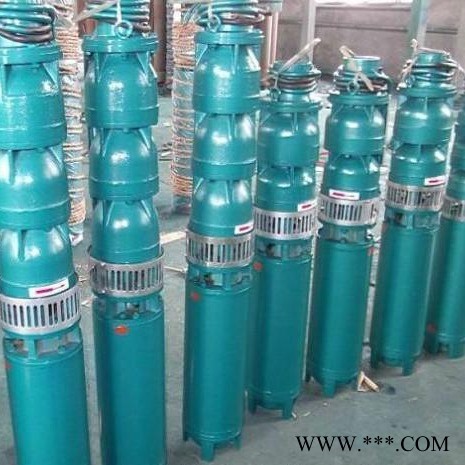

J型深井潜水泵产品概述：
200QJ深井潜水泵是由QJ型潜水泵和潜水电机组成一体潜入水下进行工作。具有结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、节能等特点。它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
QJ型深井潜水泵使用条件：
1．QJ型深井潜水泵电源要求
(1)额定频率为50赫兹，电机端额定电压应保证为380+5％伏的三相交流电源(若用户电压为660伏时需特殊定货)。
(2)变压器负载功率不应超过其容量的75％。
(3)变压器距井较远时，应考虑输电线线压降，对功率大于45KW的电机，要求变压器到井口距离不超过20米，大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降。
2．200QJ深井潜水泵水质要求
(1)一般无腐蚀性清水。
(2)水中含砂量不大于0.01％(质量比)。
(3)酸碱度PH值在6．5-8．5范围内。
(4)水中氯离子含量不大于400毫克／升。
(5)含量不大于1．5毫克／升。
(6)水温不高于20℃。
3．井筒要求
正直、光滑、不得有凸起或井管错位现象，井内径不小于相应的机座号。QJ型深井潜水泵产品特点
QJ型深井潜水泵结构说明：

1、由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。
QJ深井潜水泵特点：
1、电机、水泵一体、潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用。
3、安装、使用、维护方便简单占地面积小、不需要造泵房。
4、QJ深井泵结构简单，节省原材料。
5、潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。

不锈钢深井潜水泵性能参数表：

型号	流量	扬程	电机功率		型号	流量	扬程	电机功率
型号	m3/h	m	kw		型号	m3/h	m	kw
100QJ2-50/10	2	50	0.75		200QJ20-175/13	20	175	18.5
100QJ2-80/16	2	80	1.1		200QJ20-202/15	20	202	22
100QJ2-100/20	2	100	1.5		200QJ20-243/18	20	243	25
100QJ2-140/28	2	140	1.5		200QJ20-270/20	20	270	30
100QJ2-150/30	2	150	2.2		200QJ32-26/2	32	26	4
100QJ2-190/38	2	190	2.2		200QJ32-39/3	32	39	5.5
100QJ2-200/40	2	200	3		200QJ32-52/4	32	52	7.5
100QJ3.2-54/8	3.2	54	0.75		200QJ32-78/6	32	78	11
100QJ3.2-72/11	3.2	72	1.1		200QJ32-91/7	32	91	13
100QJ3.2-99/15	3.2	99	1.5		200QJ32-104/8	32	104	15
100QJ3.2-135/20	3.2	135	2.5		200QJ32-130/10	32	130	18.5
100QJ3.2-170/25	3.2	170	3		200QJ32-156/12	32	156	25
100QJ3.2-230/34	3.2	230	4		200QJ32-195/15	32	195	30
100QJ5-24/6	5	24	0.75		200QJ32-234/18	32	234	37
100QJ5-36/9	5	36	1.1		200QJ32-247/19	32	247	37
100QJ5-48/12	5	48	1.5		200QJ32-260/20	32	260	45
100QJ5-72/18	5	72	2.2		200QJ40-26/2	40	26	5.5
100QJ5-88/22	5	88	3		200QJ40-39/3	40	39	7.5
100QJ5-108/27	5	108	3		200QJ40-52/4	40	52	9.2
100QJ5-128/32	5	128	4		200QJ40-65/5	40	65	11
100QJ5-164/41	5	164	5.5		200QJ40-78/6	40	78	15
100QJ5-220/55	5	220	7.5		200QJ40-104/8	40	104	18.5
100QJ8-15/3	8	15	0.75		200QJ40-117/9	40	117	22
100QJ8-20/4	8	20	1.1		200QJ40-143/11	40	143	25
100QJ8-30/6	8	30	1.5		200QJ40-169/13	40	169	30
100QJ8-40/8	8	40	2.2		200QJ50-13/1	50	13	4
100QJ8-50/10	8	50	3		200QJ50-26/2	50	26	5.5
100QJ8-70/14	8	70	3		200QJ50-39/3	50	39	9.2
100QJ8-85/17	8	85	4		200QJ50-52/4	50	52	11
100QJ8-95/19	8	95	5.5		200QJ50-65/5	50	65	15
100QJ8-110/22	8	110	5.5		200QJ50-78/6	50	78	18.5
100QJ8-135/27	8	135	7.5		200QJ50-91/7	50	91	22
100QJ8-150/30	8	150	7.5		200QJ50-104/8	50	104	25
100QJ10-48/10	10	48	2.2		200QJ50-130/10	50	130	30
100QJ10-60/13	10	60	3		200QJ50-156/12	50	156	37
100QJ10-80/17	10	80	4		200QJ63-12/1	63	12	4
100QJ10-108/22	10	108	5.5		200QJ63-24/2	63	24	7.5
100QJ10-130/27	10	130	7.5		200QJ63-36/3	63	36	11
100QJ15-27/8	15	27	2.2		200QJ63-48/4	63	48	15
100QJ15-34/10	15	34	3		200QJ63-60/5	63	60	18.5
100QJ15-52/14	15	52	4		200QJ63-72/6	63	72	22
100QJ15-58/18	15	58	5.5		200QJ63-84/7	63	84	25
100QJ15-82/24	15	82	7.5		200QJ63-108/9	63	108	30
150QJ5-100/14	5	100	3		200QJ63-120/10	63	120	37
150QJ5-150/21	5	150	4		200QJ80-11/1	80	11	4
150QJ5-200/28	5	200	5.5		200QJ80-22/2	80	22	7.5
150QJ5-250/35	5	250	7.5		200QJ80-33/3	80	33	11
150QJ5-300/42	5	300	9.2		200QJ80-44/4	80	44	15
150QJ10-50/7	10	50	3		200QJ80-55/5	80	55	18.5
150QJ10-78/11	10	78	4		200QJ80-66/6	80	66	22
150QJ10-100/14	10	100	5.5		200QJ80-77/7	80	77	30
150QJ10-128/18	10	128	7.5		200QJ80-88/8	80	88	37
150QJ10-150/21	10	150	7.5		200QJ80-99/9	80	99	37
150QJ10-178/25	10	178	9.2		200QJ80-121/10	80	121	45
150QJ10-200/28	10	200	11		250QJ50-80/4	50	80	18.5
150QJ10-250/35	10	250	13		250QJ50-100/5	50	100	22
150QJ20-33/5	20	33	3		250QJ50-120/6	50	120	25
150QJ20-39/6	20	39	4		250QJ50-140/7	50	140	37
150QJ20-52/8	20	52	5.5		250QJ50-180/9	50	180	45
150QJ20-72/11	20	72	7.5		250QJ50-200/10	50	200	45
150QJ20-91/14	20	91	9.2		250QJ50-240/12	50	240	55
150QJ20-104/16	20	104	11		250QJ80-60/3	80	60	22
150QJ20-124/19	20	124	13	250QJ80-80/4	80	80	30
150QJ20-130/20	20	130	13	250QJ80-100/5	80	100	37
150QJ20-143/22	20	143	15	250QJ80-120/6	80	120	45
150QJ20-156/24	20	156	15	250QJ80-140/7	80	140	55
150QJ32-18/3	32	18	3	250QJ80-160/8	80	160	55
150QJ32-24/4	32	24	4	250QJ80-180/9	80	180	63
150QJ32-36/6	32	36	5.5	250QJ80-200/10	80	200	75
150QJ32-42/7	32	42	7.5	250QJ100-54/3	100	54	25
150QJ32-54/9	32	54	9.2	250QJ100-72/4	100	42	30
150QJ32-66/11	32	66	11	250QJ100-90/5	100	90	37
150QJ32-84/14	32	84	13	250QJ100-108/6	100	108	45
150QJ32-90/15	32	90	15	250QJ100-126/7	100	126	55
150QJ32-96/16	32	96	15	250QJ100-144/8	100	144	63
150QJ32-108/18	32	108	18.5	250QJ100-162/9	100	162	75
200QJ20-40/3	20	40	4	250QJ125-32/2	125	32	18.5
200QJ20-54/4	20	54	5.5	250QJ125-48/3	125	48	25
200QJ20-67/5	20	67	7.5	250QJ125-64/4	125	64	37
200QJ20-93/7	20	93	9.2	250QJ125-80/5	125	80	45
200QJ20-108/8	20	108	11	250QJ125-96/6	125	96	55
200QJ20-121/9	20	121	13	250QJ125-112/7	125	112	63
200QJ20-148/11	20	148	15	250QJ125-128/8	125	128	75
