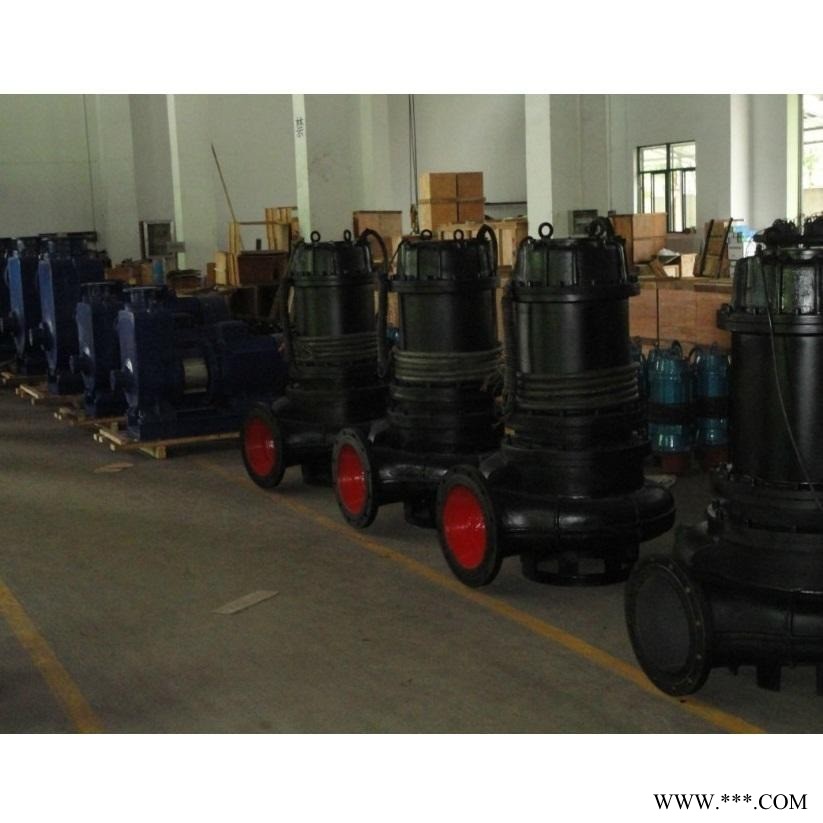

WQ型潜水式排污泵,无堵塞污水潜水泵,大流量潜水泵

一、WQ型潜水式排污泵适用范围：
WQ（QW）型无堵塞潜水排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
 二、无堵塞潜水污水泵产品特点：
1、无堵塞潜水排污泵采用双叶片叶轮结构，大大提高了污物的通过能力；
2、机械密封采用新型磨檫副，并长期处入油室内运行；
3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，方便用户更换；
4、自动控制柜可以根据所需液位变化，自动控制泵的超动与停止，不需专人看管，使用极为方便；
5、可根据用户需要配备安装方式，它给安装、维修到来极大的方便，人可不必此为而进入污水坑；
6、能够在设计范围内使用，而保证电机不会过载；
7、无堵塞潜水排污泵机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

 三、无堵塞污水潜水泵使用条件：
1、排污泵系列产品在额定电压为380V，电源频率为50Hz时适用
2、介质温度不超过40摄氏度，介质密度≤1150kg/m3,PH值在5-9范围之间;
3、海拔高度不超过1000米；
4、输送介质年粘度不超1000CP；
5、产品工作运行时必须完全潜入水中，但潜水深度不得超过10m;
6、产品材质主要为铸铁，不能用于强腐蚀性或含有强腐蚀性的介质中;
注意：在选型或安装使用前务必使泵实际使用条件符合以上条款，确保产品的正确使用！
 四、大流量潜水泵结构图与说明：

    WQ型无堵塞潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔开，属机电一体化产品， 电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。其主要部件作用如下：
信号线1：配备全保水泵控制柜，对泵实行*保护，包括漏水、断相、短路、过热、电机过载等项目。
电机定子8：采用B级或F级绝缘。
漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。
机械密封13：采用双道串联密封，选用新型硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。
叶轮17：叶轮采用单流道或双流逍结构，具有很强的通过能力，能够通过大的物料及纤维垃圾，减少堵塞、缠绕的故障。
泵体15：与叶轮配用，使得泵具有高的效率。
密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵以 率运行。
 五、排污泵技术选型：

 六、排污泵注意事项：
1.泵使用前应仔细检査电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。
3.该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿进两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。
4.泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。
5.电泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装、人下水做作业或移动，以防万一电泵漏电而发生意外事故。
6.电泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。
7.不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%)，控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。
8.无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。
