QJP型系列不锈钢深井潜水泵产品概述：

    QJP系列不锈钢井用潜水泵是深井提水的主要设备，电机与水泵直联，机组全部潜入水中工作，具有结构紧湊、安装、维护方便、体积小、重量轻、 节能等特点，适合家用。
工作方式为连续工作式。水泵体积小、重量轻、结构简单紧凑。安装使用方便，适应性强，是一种节能， 新产品，其性能指标较为先进。

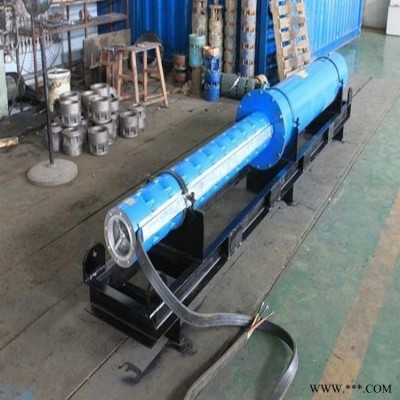

产品展示
QJP型系列不锈钢深井潜水泵工作条件：

   用于频率为50Hz的单相交流电源，额定电压220伏，允许变动范围：5%
      （1）水温不得高于 +20;
      （2）水中得固体物含量（按质量计）不大于0.01%;
      （3）水中的酸度PH值为6.5-8.5;
      （4） 的含量不大于1.5mg/L;
      （5）该电泵在正常工作时，保证完全浸在水中，严禁脱水运转。
      （6）工作介质为清水或化学性质类似于清水的液体。
      （7）电泵应完全潜水运行，潜水深度为不小于0.5米，不大于70米。

QJP型系列深井不锈钢潜水泵型号说明：

    100QJP3.5-69/16
    100-使用 小井径100mm QJ-井用潜水泵 P-材质不锈钢
    3.5-流量3.5m3/h 69-扬程69M 16-叶轮16级

QJP型系列不锈钢深井潜水泵用途：

    广泛用于农业排灌，喷灌，工业及建筑业的给排水的系统；水塔、深井提水及高楼送水、喷泉工程、农田灌溉、解决山区人、蓄用水，并可用于工厂、矿山排、给用水,适用地深井、河渠、水库。

QJP型系列不锈钢深井潜水泵特点

    1、电机、水泵一体、潜入水中运行，安全可靠。
    2、对井管、扬水管无特殊要求（即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用
    3、安装、使用、维护方便简单占地面积小、不需要造泵房。
    4、结构简单，节省原材料，管理得当与使用寿命有直接的关系。

QJP型系列不锈钢深井潜水泵结构说明

    1、QJP不锈钢深井泵由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
    2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
    3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
    4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
    5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的 压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
