| 品牌 : | 浙江南高 | 材质 : | 碳钢 |
| 型号 : | YK43F-100C | 连接形式 : | 法兰 |
| 适用介质 : | 蒸汽 | 公称通径 : | DN15-DN300 |
| 结构形式 : | 活塞式 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 隔膜式 |
| 类型(通道位置) : | 二通式 | 订货号 : | 2018 |
| 3C阀门类别 : | 工业 | 是否跨境货源 : | 否 |

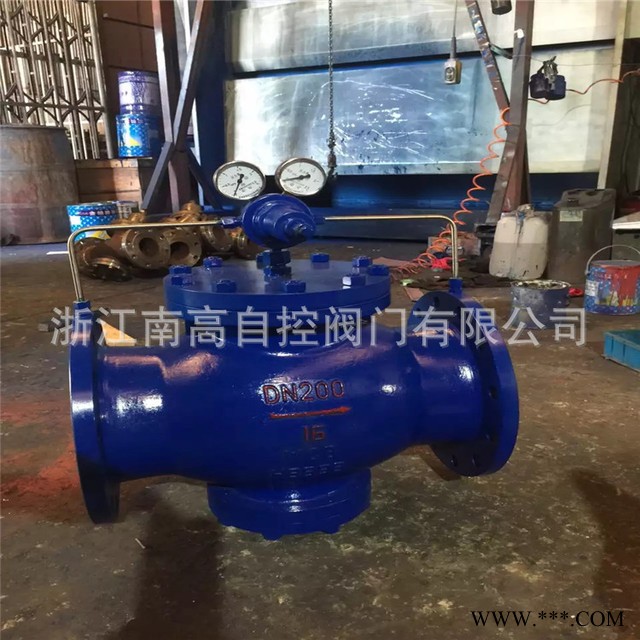

先导活塞式气体减压阀 主要技术参数和性能指标
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | X/F(聚四氟乙稀/橡胶)：O Y(硬密封)：GB12245-1989 | |||||
*：壳体试验不包括膜片、顶盖
先导活塞式气体减压阀 主要零件材料
零件名称 | 零件材料 |
阀体 阀盖 底盖 | WCB/FCB* |
阀座 阀盘 | 2Cr13/304* |
缸套 | 2Cr13/25(镀硬铬)/304* |
活塞 | 2Cr13/铜合金/铜合金* |
活塞环 | 合金铸铁/对位聚苯* |
导阀座 导阀杆 | 2Cr13/304* |
膜片 | 1Cr18Ni9Ti |
主阀 导阀弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
密封垫(X/F型号) | 橡胶/聚四氟乙稀 |
导阀体 导阀盖 | 25/304* |
先导活塞式气体减压阀 流量系数(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
先导活塞式气体减压阀 外形尺寸(PN1.6-4.0) 单位：mm
公称通径DN | 外 形 尺 寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 290 | 90 |
20 | 160 | 180 | 300 | 98 |
25 | 180 | 200 | 300 | 110 |
32 | 200 | 220 | 300 | 110 |
40 | 220 | 240 | 320 | 125 |
50 | 250 | 270 | 320 | 125 |
65 | 280 | 300 | 325 | 130 |
80 | 310 | 330 | 365 | 160 |
100 | 350 | 380 | 365 | 170 |
125 | 400 | 450 | 475 | 200 |
150 | 450 | 500 | 475 | 210 |
200 | 500 | 550 | 515 | 240 |
250 | 650 | 560 | 290 | |
300 | 800 | 705 | 335 | |
350 | 850 | 745 | 375 | |
400 | 900 | 780 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 835 | 465 | |
